ANSI 150LBS Stalowy skrzyżowanie na pasku z ASTM B16.5

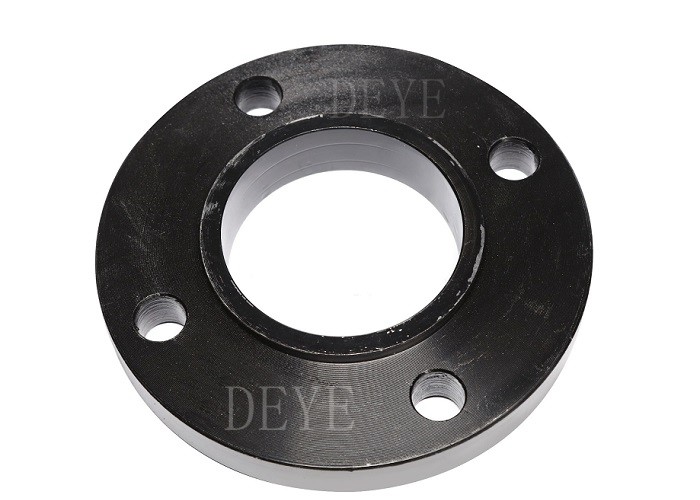

ANSI 150LBS Slip On Steel Flange z ASTM B16.5

Stal węglowaFlanges Slip On to flansy przesuwane przez koniec rur, a następnie spawane na miejscu.Slip-on flansy (SOF) mają kluczowe znaczenie w instalacjach rurociągowych i systemach rurociągowych, ponieważ tworzą bezpieczne połączenie między dwoma rurami.Ocieplenie stalowe na flanszach rurdostępne w różnych klasach takich jak 150 lbs, 300 lbs, 600 lbs, 900 lbs

Informacje o produkcie/opis produktu/podstawowe informacje/specyfikacja

Cechy/Właściwości

•Flanki ze stali węglowej nie mogą być stosowane w warunkach powyżej 425 °C

•Służba w wysokiej temperaturze: standardowy materiał ze stali węglowej jest ASTM A 105, który może być bezpiecznie

stosowane w temperaturze od minus 29 °C do 425 °C.

•Wykonanie pracy w niskich temperaturach: Flanki ze stali węglowej stosowane do pracy w temperaturze poniżej minus 29 °C muszą być zgodne z

wymagania dotyczące badań uderzeniowych określone w normie ASME B 31.3.

•ASTM A 350-LF2 jest standardowym materiałem do zastosowań w niskich temperaturach

• Wysokiej wydajności obsługa: Wysokiej wytrzymałości płaszcze ze stali węglowej ASTM A694 powinny odpowiadać API Std 5L

rury klasy X42 do X65.

•Materiał do płaszczów ze stali niskopołusowej (11/4 Cr ≈ 1/2 Mo) jest ASTM A 182-F11.

Flanki ze stali stopowej pośredniej (11/2 Cr 5 Mo) są zgodne z ASTM A 182-F5.

Technologia/ Sposoby używania i montażu różnych typów flans

Włókna złowione

Są one podłączone do rury za pomocą złącza spawania Butt.

stosowane, gdy wymagane jest badanie rentgenowskie lub gdy moment obrotowy przez połączenia jest maksymalny.

Jego długa, spinalna szyja optymalizuje rozkład napięć.

Flanki do przesuwania

Ten rodzaj flansek jest zainstalowany z dwoma żwirami spawania, przesuwając rurę do środka.

W związku z tym koszty montażu są niższe, więc do cięcia rur wymagana jest mniejsza dokładność.

Wyroby z włókien sztucznych

Zazwyczaj są one zainstalowane z rurą uprzednio nawiniętą, w miejscach, gdzie

Nie zalecamy instalacji, jeśli istnieją wysokie

zmiany ciśnienia w układzie

FLAGENY łączne łap

Są one powszechnie stosowane tam, gdzie jest

koszty demontażu

zmniejsza się ze względu na łatwość obracania płaszczyzny i wyrównania wiercenia.

.

Włókna do spawania gniazdek

Ten rodzaj flans jest specjalnie zaprojektowany dla mniejszych średnic i wysokich

Rurka jest wprowadzana do kołnierza do siedzenia, a następnie filerowana.

Spawane do kostki.

Włóczęga ślepa

Ślepe kołnierze są wykorzystywane do końcówki rur, a oni śruby do dowolnego z powyższych

rodzajów kołnierzy.

Wartości materiału:

Proces produkcji

Standardowy płaszcz

ASME B16.5

Jest to najczęściej stosowany standard flans na świecie.

pokrywa obsługę, materiały, wymiary,

opisuje również wszystkie typy brzegów

dla rozmiarów 1/2 ∼ 24 ∼ klasa 150#, 300#, 400#, 600#, 900# i 1500# oraz 1/2 ∼

Klasa 2500#.

ASME B16.36

Niniejsza norma ma zastosowanie do flans do pomiaru przepływu z płytką otworu.

Flanki ASME B16.36 mają takie same wymiary jak flanki B16.5 z wyjątkiem minimalnej grubości

który jest zwiększony w celu umożliwienia otworów pomiarowych.

Ponadto dwa szczeliny i śruby umożliwiają oddzielenie kołnierza i wymianę

Płytka pomiarowa obejmuje rozmiary od 1 do 24 klasy 300# do 1500#,

i rozmiarów od 1 do 12 klasy 2500#.

MSS SP-44

Standaryzacja stosowana dla cienkich grubości i wysokiej wytrzymałości.

zakres od 12 do 60 łącznie łącznie łącznie klasy 150# do 600# i do 48 łącznie łącznie łącznie łącznie 900#

dla ślepych i spawalniczych płaszczyzn szyjnych; średnica zewnętrzna i szablon wiertniczy

Zatem mogą być stosowane z zawodami i

pompy zgodnie z normą ASME.

ASME B16.47

Niniejsza norma obejmuje poprzednią normę uzupełniającą ją materiałami,

wskaźniki ciśnienia i temperatury zgodnie z normą ASME B16.5Klasa typu jest podobna do

Typ B jest taki sam jak API 605.

ASME B16.20

Obejmuje materiały, wymiary i oznakowanie pierścieni dla stalowych flanszek 1/2 do

Klasa 150# do 1500# i Klasa 900#.

API 6 A

API 6 Stworzono specyfikację dla wierzchołków studni i choinek.

Obejmuje ona standaryzację flansek złączy biodrowych, które są wymiarowo

Wymienne z normami ASME B16.5, ale z dodatkiem pewnych tolerancji dla wszystkich rozmiarów.

Jednakże, ponieważ materiały API są bardziej odporne, maksymalne ciśnienie robocze wynosi

Związek API/ASME ogranicza się do związków o niższej wydajności.

Wymagania dotyczące:

Niniejsza norma europejska dla pojedynczej serii kołnierzy określa wymagania dotyczące stali okrągłej

kołnierze o oznaczeniach PN PN 2,5 do PN 400 i wielkości nominalnych od DN 10 do DN 4000.

Niniejsza norma europejska określa rodzaje brzytów oraz ich wykończenia, wymiary, tolerancje,

przędzenie, rozmiary śrub, wykończenie powierzchni powierzchni złącza flanszu, oznakowanie, materiały, ciśnienie/temperatura

wartości prawnej i przybliżonej masy kołnierza.

Do celów niniejszej normy europejskiej "przęgły" obejmują również końce i obroże z zaokrąglonymi końcami.

Niniejsza norma europejska ma zastosowanie do brzytów wytworzonych zgodnie z metodami:

opisane w tabeli 1. Złącza rurowe bez uszczelnienia nie są objęte zakresem niniejszej normy europejskiej.

Zastosowanie/użycie

Flanka to metoda łączenia rur, zaworów, pomp i innego sprzętu w celu utworzenia rurociągu

system transportu wody, pary, powietrza, gazu i oleju.

inspekcji lub modyfikacji.
