SS Metalowe złącza rozszerzające z CL150 PN16 PN25

  • SS Metal Bellows Expansion Joints With CL150 PN16 PN25
Miejsce pochodzenia Chiny
Nazwa handlowa DEYE
Orzecznictwo ISO9001:2015 PED
Numer modelu DY-RJ-U12
Document Product Brochure PDF
Minimalne zamówienie 10 PCS
Cena USD2-USD25 each
Szczegóły pakowania karton + drewniane skrzynie lub karton + palety
Czas dostawy 20 dni na zwykłe zamówienie, 7 dni na produkty magazynowe
Zasady płatności T/T, L/C, D/P
Możliwość Supply 1000 SZTUK JEDEN MIESIĄC

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
typy Typ pojedynczej kuli, typ podwójnej kuli, typ podwójnej kuli, typ podwójnej kuli, typ złączek Materiał gumowy EPDM, NBR, BUNA, neopren, VITON, PTFE, Hypalon
Typ kołnierza HDG, elektryczny, ocynkowany, pokryty cynkiem, stal nierdzewna Ocena PN10 PN16 PN25 CL150LBS 150#
Wielkość 2" (DN50MM) - 144" ((DN3600MM)
Podkreślić

Złącza rozszerzające do metalowych węglików

,

Złącza rozszerzające wiatraki SS

,

PN25 rozszerzenie stawu dolnego
Zostaw wiadomość
opis produktu

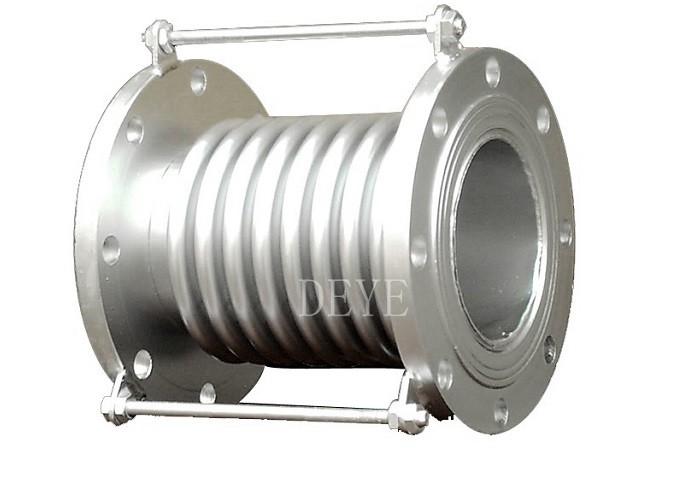

SS METAL BELLOWS ZŁOŻEK EXPANSJONALNY Z CL150 PN16 PN25

Metalowe złącza rozszerzające są elementami kompensującymi rozszerzanie cieplne i ruch w zakresie węgla w rurociągach, pojemnikach i maszynach.
W zależności od zastosowania składają się one z jednej lub kilku metalowych rur falistych, z łącznikami na obu końcach oraz z prętami ciągnącymi.
Różnią się one na podstawie trzech podstawowych rodzajów ruchu: składników aksyjnych, kątowych i bocznych.
Złącza rozszerzające mogą być stosowane w przemyśle energetycznym, przemysłu papierniczym, przemysłu chemicznego, oczyszczaniu wody, ropy naftowej i gazu ziemnego.
niezależnie od ruchu termicznego lub wibracji w rurociągu.

Zakres rozmiarów:

1-48

Klasa materiału projektu:

Stal węglowa: ST37, Q235, A105

Austenityczne stali nierdzewne: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Stopy niklu: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400

Rysunki techniczne stawu rozszerzającego mięso/ stawu rozszerzającego metaliczne

SS Metalowe złącza rozszerzające z CL150 PN16 PN25 0

Rodzaj 01 Wymiar

Wielkość Ripple Ciśnienie robocze ((bar) Skuteczność Max, proszę. Podawana długość ((mm)
10 16 25 10 16 25 obszar Nadmiar
DN qty Kompensacja osiowa ((mm) Siła do sprężania ((N/mm) (cm)2) (mm) Końcówka z płaszczyzną Wylotowane końce
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Rodzaj 02 wymiar

NPS Ripple Ciśnienie robocze ((bar) Skuteczność Max, proszę. Podawana długość ((mm)
10 16 25 10 16 25 obszar Przesada.
DN qty Kompensacja osiowa ((mm) Siła do sprężania ((N/mm) (cm)2) (mm) Końcówka z płaszczyzną Wylotowane końce
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

W jakich zastosowaniach powszechnie stosowane są złącza rozszerzające?

Metalowe miotacze i łącza rozszerzające są powszechnie stosowane w różnych zastosowaniach w celu zrekompensowania rozszerzenia termicznego, wibracji, niewłaściwego ustawienia i innych rodzajów ruchu w rurociągach i sprzęcie.Poniżej przedstawiamy kilka powszechnych zastosowań metalowych wiertników i złączy rozszerzających:

•systemy HVAC: metalowe miotacze i złącza rozszerzające są stosowane do ogrzewania, wentylacji,systemy klimatyzacji (HVAC) w celu absorpcji rozszerzenia i kurczenia cieplnego spowodowanego zmianami temperatury i ciśnienia.

•Przemysł lotniczy

•przemysł petrochemiczny

•Produkcja energii

•Wyposażenie medyczne

•Przemysł motoryzacyjny

•przemysł półprzewodnikowy: w przemyśle półprzewodnikowym wykorzystywane są metalowe miotacze i złącza rozszerzające w celu kompensowania ruchu i wibracji w komorach próżniowych i innym sprzęcie.

Jak wybrać odpowiedni połączenie metalowe do rozszerzania dla mojego konkretnego zastosowania?

Wybór odpowiedniego materiału do metalowych miotaczy i złączy rozszerzających jest ważny, aby zapewnić ich trwałość i niezawodność w określonych zastosowaniach przemysłowych.Oto kilka czynników, które należy wziąć pod uwagę przy wyborze materiału:

  1. Temperatura: Materiał powinien być w stanie wytrzymać zakres temperatury zastosowania.Dlatego ważne jest, aby wybrać materiał, który może obsłużyć oczekiwany zakres temperatur..

  1. Odporność na korozję: W przemyśle, w którym występują substancje żrące, ważne jest, aby wybrać materiał odporny na korozję.Materiały takie jak stal nierdzewna i Inconel są często stosowane ze względu na ich odporność na korozję.

  1. Ciśnienie: Materiał powinien być w stanie wytrzymać ciśnienie, które musi zostać zastosowane.Dlatego ważne jest, aby wybrać materiał, który może wytrzymać oczekiwany zakres ciśnienia..

  1. Elastyczność: Materiał powinien być wystarczająco elastyczny, aby pomieścić ruch i wibracje w aplikacji.

  1. Koszt: koszt materiału należy rozważyć w odniesieniu do konkretnego zastosowania przemysłowego.Dlatego ważne jest, aby wybrać materiał, który jest opłacalny dla zastosowania.

Ważne jest, aby skonsultować się z producentem lub dostawcą metalowych miotaczy i złączy rozszerzających, aby określić najlepszy materiał dla konkretnego zastosowania przemysłowego.Mogą udzielać wskazówek i zaleceń na podstawie swojej wiedzy fachowej i doświadczenia w danej dziedzinie.

Inżynierowie i techniczni sprzedawcy Bellows Systems mogą pomóc w doborze odpowiedniego materiału w oparciu o Twoją aplikację.

Wykorzystanie

Wchłaniają ruchy osiowe (rozciąganie i kompresja).
Ruch osiowy to zmiana długości wymiarowej miecza w stosunku do jego wolnej długości w
kierunek równoległy do osi wzdłużnej.

Wchłaniać ruchy boczne.
Ruch boczny to względne przesunięcie jednego końca miecza do drugiego końca w kierunku prostopadłym do jego osi wzdłużnej.

Wchłaniają ruchy kątowe i skrętowe.
Ruch kątowy jest przemieszczeniem rotacyjnym osi wzdłużnej miecza w kierunku punktu obrotu.
końcówki miotaczy w stosunku do drugiego końca, w okolicach linii środkowej miotaczy.

Zmniejsz wibracje.
Gumowe złącza rozszerzające izolują lub zmniejszają wibracje powodowane przez urządzenia.
Zmniejsza się ilość wibracji i chronią urządzenia przed tymi szkodliwymi skutkami.

Przekaz dźwięku.
Gumowe złącza rozszerzające mają tendencję do tłumienia przenoszenia dźwięku ze względu na stalowy gumkowy interfejs złączy i płaszczyków sprzęgających.

Podręcznik i instrukcje montażu gumowego złącza

1, Instalacja złączy rozszerzających musi być zgodna z wymaganymi rysunkami konstrukcyjnymi rur rozszerzających i instrukcjami montażowymi
2, Instalowanie łącza rozszerzającego rurociąg musi być przybliżone do wzrostu ustawionego przez orientację
W celu zapewnienia odpowiedniej orientacji i ustawienia ustawień należy ściśle dostosować się do wymogów określonych w dokumentacji technicznej.zasada ustalania stałego wsparcia, patrz "Przewodnik instalacyjny złączy rozszerzających".
3, Z wiertarką rozszerza się połączenie jest utworzony z cienką płytę ze stali nierdzewnej, więc zgubione w ruchu, podnoszenia i spawania należy uważać, aby nie uderzyć w okres, zadrapać, łuk,Rozpraszanie spawania i inne przyczyny uszkodzenia miotacza
4, Należy usunąć przed instalacją i rurociąg mieczów ciało obce w celu zapewnienia normalnego ruchu mieczów
5, Na przepływ mediów żądań do połączenia rozszerzenia powinny być wymagane do zainstalowania strzałki przepływu
6, Aby zrobić miotacze w dobrym stanie roboczym,nie można zainstalować złączy rozszerzających w deformacji, w tym osialnej, bocznej, błędu instalacji rury przeniesienia obrotu
7, Złącza rozszerzeniowe zainstalowane, uruchomione w systemie przed przeprowadzeniem do usunięcia wszystkich pomalowane żółto stracić stałą śrubę
8, łącze rozszerzające włókna tkaninowe nie podlega przemieszczeniu rozciągania ze względu na prawidłowe przeprowadzenie instalacji przedkompresji, rurociąg nie może się odchylać,przesunięcie i rozszerzenie osioweNależy zauważyć, że elastyczny pierścień ochronny przed zadrapania, zainstalowany tak szybko, jak to możliwe, aby zdemontować deskę nośną, tak aby w normalnym stanie pracy


Zastosowanie:

Olej i gaz, odsalanie, systemy chłodzenia, pompy, zakłady chemiczne, ogrzewanie, wentylacja
i klimatyzacja, Budowa statków, Aplikacje na morzu, Instalacje oczyszczania wody
Systemy kanalizacyjne, systemy kanalizacyjne, systemy kanalizacyjne, systemy kanalizacyjne, systemy hydrauliczne, systemy hydrauliczne, systemy hydrauliczne
