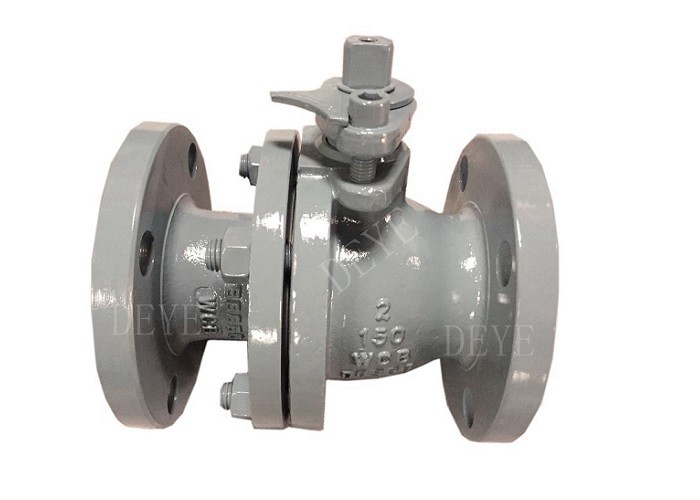

API6D API600 WCB Stalowy zawór kulkowy z pływającą kulą BV-0150-2F
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | DY-V-07 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD2-USD20000 each |
| Szczegóły pakowania | karton + drewniane skrzynie lub karton + palety |
| Czas dostawy | 20 dni na zwykłe zamówienie, 7 dni na produkty magazynowe |
| Zasady płatności | T/T, L/C, D/P |
| Możliwość Supply | 1000 SZTUK JEDEN MIESIĄC |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Podkreślić | Włókno o szerokości nieprzekraczającej 10 mm,API6D Stalowy zawór kuli,API600 ss zawór kuli |
||
|---|---|---|---|
opis produktu
Zawór kuliposiadają kulisty dysk do otwierania i zamykania przepływu płynu.ponieważ ich konstrukcja gwarantuje bardzo szczelne i bezciekowe uszczelnienie nawet po wielu latach eksploatacji. Dwa główne typy zaworów kulkowych to pływające i trunnion (strona lub górne wejście). Ciało może być odlewane lub wykute oraz monolityczne lub podzielone (w 2 lub 3 kawałki).34 są kluczowymi specyfikacjami.
Informacje o produkcie / Opis produktu / Informacje podstawowe / Specyfikacja
| Standardy API VALVE |
API6D Zawór bramowy, zawór z wtyczką i zawór kulkowy API600 Wtyki bramkowe ze stoperem stalowym do przemysłu naftowego i gazowego API602 Zawory ze stali kuwanej API603 Zawór ze stali nierdzewnej API609 Zawór motyli API594 Płytka, zawór kontrolny lub włączacz BS1868 Zawór awaryjny BS1873/ /BS 5352 Odlewany i kuwany zawór globusowy |
| Rodzaje zaworów | Wyroby z tworzyw sztucznych, z tworzyw sztucznych lub z tworzyw sztucznych |
| Zawór kulkowy z pływającą kulą i kulą zamontowaną na trunnionie, nadwozie z 1pc. 2pcs. 3pcs Typ podzielony | |
| Wielkość | 1/2"-48 DN15-DN1200" |
| Zakończenie połączenia | Końce płaszczyzn, RF, FF, RTJ, LM, BW, końce z nitkami, końce NPT, BSPT, BSPP, końce spawane z gniazdkiem |
| Zakres ciśnienia |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Powierzchnia | Oczyszczanie kwasem, Polerowanie, Galwanizacja, Malowanie, Epoxy Power Coated |
Lista materiałów
| Zakres zasilający zawory kulkowe | |||||
| Standardowy | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| Budowa | Typ wejścia bocznego, 2-cyt, 3-cyt nadwozia, 1cyt nadwozia wejścia górnego | ||||
| Rodzaj kuli | Piłka pływająca od wielkości 1/2"-12", Piłka z trunnionem od 2"-48" | ||||
| Połączenie | Flanki RF, RTJ, końce z naciągiem NPT BSPT, końce gniazdka, końce spawane w tyłach | ||||
| Ciśnienie | 150-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Akwatory | Ręcznik z dźwignią/składką biegów; silnik elektryczny, napęd pneumatyczny | ||||
| Materiały części według różnych zastosowań | |||||
| - Nie, nie. | Nazwa części | Stal węglowa | Stal nierdzewna | Duplex SS | Węgiel S |
| 1 | Ciało | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Kaputa | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Piłka | A105+ENP//A182-F304 | A182- F316 | SAF2205/2507 | A182-F304 |
| 4 | Stąb | A276- 304 | A276 - 316 | SAF2205/2507 | A276- 304 |
| 5 | Siedzenie | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | Włączenie siedzenia | PTFE wypełnione szkłem | |||
| 7 | Sprężyna siedziska | A313- 304 | Inkonel X- 750 | Inkonel X- 750 | A313- 304 |
| 8 | O-krąg siedzenia | NPR | Viton | PTFE | Viton |
| 9 | Stąpek O- pierścień | NBR 2) | Viton 2) | PTFE | Viton 2) |
| 10 | Gasketa maszynowa | Grafit+304 | Grafit+316 | PTFE+2205 | Grafit+304 |
| 11 | Kapulet O-kręg | NBR | Viton | PTFE | Viton |
| 12 | Sprężyna antystatyczna | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | Górna pokrywa | A216- WCB | A182- F316 | SAF2205/2507 | A182-F304 |
| 14 | Głowicy | A193- B7 | A193- B8 | A193- B8 | A320-L7 |
| 15 | Owoc z kapelusza | A194- 2H | A194-8 | A194-8 | A194- 4 |
| 16 | Trunnion | A276- 304 | A276 - 316 | A276 - 316 | A276- 304 |
| 17 | Źródło: | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Flanca gruczołu | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Bolt gruczołu | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Płytka zatrzymania | Stal węglowa+Zn | Stal węglowa+Zn | Stal węglowa | |
| 21 | Ręcznik | Stal węglowa | |||
Materiał o wysokiej temperaturze CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Materiał niskotemperaturowy A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Materiał stopu: brąz, IN Conoy, DUPLEX SS, stopu 20, Hastelloy C 276, Hastelloy B
Badanie ciśnienia technicznego
| Badanie powłoki | 10,5x ciśnienie robocze | ||||
| Badanie pieczęci | 1.1x Ciśnienie robocze | ||||
| badanie powietrza dla uszczelnienia | 0.6Mpa przez powietrze | ||||
| Rozmiar zaworu | Minimalny czas trwania badania (sekundy) | ||||
| DN | NPS | Skórka | Pojazd z tylnym siedzeniem (dla zaworów z tylnym siedzeniem Fe_re) | Wyniki badań | Zamknięcie Inne zawory |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 do 150 | 2 1/2 do 6 | 60 | 60 | 60 | 60 |
| 200 do 300 | 8 - 12 cali. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a Czas trwania badania to okres inspekcji po całkowitym przygotowaniu zaworu i pod pełnym ciśnieniem. | |||||
| Maksymalne dopuszczalne wskaźniki wycieku w badaniu zamknięcia | |||||||
| Rozmiar zaworu | Wszystkie elastyczne zawory siedzące | Wyniki badań | Wyniki badania | ||||
| DN (mm) |
NPS | Badanie płynne (krople/minuta) | Próbka gazu (bąbelki/minuta) | Badanie płynu (cc/min) | Badanie gazu (m3/h) | Badanie gazu (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a W badaniu płynnym 1 ml uważa się za odpowiednik 16 kropli. b Nie ma żadnych wycieków przez minimalny określony czas trwania badania. W przypadku badania cieczy 0 kropli oznacza brak widocznych wycieków przez minimalny określony czas trwania badania. W przypadku badania gazu:0 pęcherzyków oznacza mniej niż 1 pęcherzyk na minimalny określony czas trwania badania. |
|||||||
Strony katalogu zaworów kulkowych/Lista wymiarów
Zastosowanie:
Zawór jest uniwersalnym produktem przemysłowym, który jest szeroko stosowany w wielu gałęziach przemysłu, takich jak ropa naftowa, petrochemikalia, chemikalia, metalurgia, energia, ochrona wody, budownictwo miejskie,maszyny, węgiel, żywność, woda morska, ropy naftowe, rafinacja, środowisko, energia.
Para, LPG.
Standard referencyjny:
API 600: zawory odlewane z węgla i stopów
API 603: zawory ze stali nierdzewnej
API 602/BS 5352: zawory kujące
API 6D: zawory płytkowe i przewodowe dla rurociągów
API 598 i BS EN 12266-1: badania zaworów
ASME B16.10: wymiary zwrotne dla zaworów
ASME B16.5 i ASME B16.47: połączenia z kołnierzem
ASME B16.25: konstrukcja połączeń spawania tylnego
ASME B16.34: Wskaźniki ciśnienia, ciśnienia i temperatury według klasy materiału
ISO 7-1:1994, Węzły rurowe, w których na węzłach wykonane są szczelne na ciśnienie połączenia Część 1: Wymiary, tolerancje
i wyznaczenia.
ISO 4200:1991, Rury stalowe o prostych końcach, spawane i bezszwowe
ISO 5208:1993, zawory przemysłowe ️ Badanie ciśnienia zawórów.
ISO 5209:1977, zawory przemysłowe ogólnego przeznaczenia ️ oznakowanie.
ISO 5210:1991, zawory przemysłowe ¥ urządzenia do uruchamiania wielokrotnego zaworu.
ISO 5752: ?? 1), metalowe zawory do stosowania w systemach rurociągowych z kołnierzem
ISO 6708:1995, Komponenty rurociągów Definicja i wybór DN (wielkość nominalna).
ISO 7005-1:1992, Flance metalowe ¢ Część 1: Flance stalowe
ISO 7268:1983, Komponenty rur Definicja ciśnienia nominalnego.
ASME B1.1:1989, Zunifikowane wątki śrubowe o średnicy cala (formularz UN i UNR).
ASME B1.5Źródła pochodzenia
ASME B1.81988 (R1994), Stub Acme przędza.
ASME B1.12:1987 (R1992), przędza śrubowa ️ zakłócenia klasy 5 ️ przędza pasowa.
ASME B1.20.11983 (R1992), Węzły rurowe, ogólne przeznaczenie (calo)
ASME B16.5:1996, Flance rurowe i akcesoria z flansami.
ASME B16.34:1996, Zawory Flankowane, nawinięte i końcówki spawalnicze.
ASME B18.2.2:1987 (R1993), orzechy kwadratowe i sześciokątne (serie cali).
ASTM A193:1996, Specyfikacja dla stali stopowej i materiałów śrutowych ze stali nierdzewnej do obsługi w wysokiej temperaturze.
ASTM A194:1996, Specyfikacja orzełków z stali węglowej i stopowej do śrub do wysokiego ciśnienia i wysokiej temperatury
usługi.
ASTM A307:1994, Specyfikacja śrub i szpilów ze stali węglowej, wytrzymałość na rozciąganie 60 000 psi.
MSS SP-55:1985 (R1990), norma jakości odlewów stalowych, wizualna kontrola powierzchni.
1) Do opublikowania (rewizja ISO 5752:1982)
