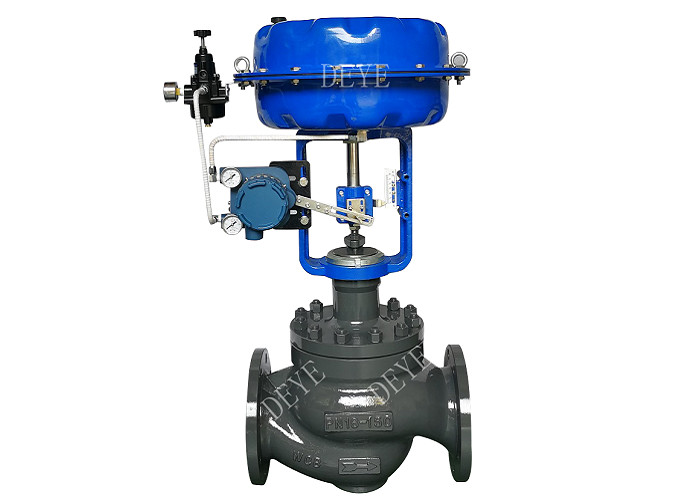

Stalowy zawór sterujący kulą z diafragmą

Numer serii C-PR-16-6

Zestaw do regulacji ciśnienia ze stali węglowej

Szybkie szczegóły:

Standardy projektowe DIN PN16

Korpus zaworu/kropka: WCB ze stali węglowej

Rdzeń zaworu/siedzenie: Stellit.

Opakowanie: PTFE.

Ściskacz: grafit.

Pokrycie membranowe: A3.

Sprężyna: 60Si2Mn.

S.S. 304.

S.S. 304.

Flanca: DIN EN1092-1 PN16

Rozmiar: DN150

Ciśnienie: PN16

Badanie: EN12226-1

Wykonawca

Typ: Układ napędowy z wieloprzewodową folia

pozytywne działanie, odwrotne działanie

Materiał diafragmy: tkanina poliestrowa wzmocniona za pomocą zacisków z gumy nitrylowej

Zakres sprężyny: 20 ̊100 KPa, 40 ̊200 KPa 80 ̊240 KPa

Ciśnienie podania powietrza: 0,14 ± 0,4 MPa

Interfejs sygnału: włókno żeńskie M16×1,5 (M10×1)

Temperatura otoczenia: -30°C+70°C

Akcesoria (konfigurowane zgodnie z wymaganiami)

Pozycjonator, zawór obniżający ciśnienie filtra powietrza, mechanizm koła ręcznego, przełącznik graniczny, zawór magnetyczny, nadajnik pozycji zaworu, rle, zawór zatrzymujący, inne

Różnica zwrotu: 3% (bez pozycjonera), 1% (z pozycjonerem)

Liniowy: ±5% (bez pozycjonera), ±1% (z pozycjonerem)

Zakres regulowany: 50:1

Zakres produktów:

Wymagania w odniesieniu do zastosowania urządzeń do pomiaru ciśnienia

Rodzaj nadwozia zaworu: rodzaj prostokątny, rodzaj kątowy

Materiał: WCB, CF8, CF8m, brąz

Średnica nominalna: Dn20~400mmNps3/4~16

Zastosowany zakres temperatur: -196°C~+566°C

Rodzaj siłownika: Siłownik diafragmy pneumatycznej, Siłownik elektryczny.

Połączenie: Flanged, Butt Welded

Specyfikacja: CE, SGS

Charakterystyka przepływu: równy procent, liniowy, szybki otwarty

Klasa wyłączenia: ASME B16.104 V (standardowe metalowe siedzenie) / ASME B16.104 V I (miękkie siedzenie z wyłączeniem)

Wydajność:

Zawór kontrolny Globe składa się z pneumatycznego wieloprzewodowego, napędu pneumatycznego i rękawka oporu niskiego przepływu.Różnica ciśnienia jest duża.W porównaniu z zwykłym jednosobowym i podwójnym zaworem regulacyjnym ma niską hałas, prostą strukturę i wygodne właściwości montażu i demontażu.

Klawisz ma mały kształt, ciało jest lekkie, wydajność jest dobra, a pojemność jest duża.Jest odpowiedni dla powszechnych płynów medium i techniki stan przemysłowego systemu sterowania.

Zastosowanie:

Zawór sterujący ma szeroki zakres sterowania od zaworu próżniowego po zawór wysokiego ciśnienia, od niskiej do wysokiej temperatury.Jest szeroko stosowany w procesie automatycznego sterowania rafinacją ropy naftowej, przemysł petrochemiczny, nawozy chemiczne, chemię ogólną, stal, metalurgię, papiernictwo, energię elektryczną, przemysł lekki itp.
