Zestaw oczyszczalny z stali nierdzewnej, oczyszczalnik oczyszczalny z stali nierdzewnej, oczyszczalnik oczyszczalny z stali nierdzewnej, oczyszczalnik oczyszczalny z stali nierdzewnej, oczyszczalnik oczyszczalny z stali nierdzewnej
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | DY-V-24 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD2-USD20000 each |
| Szczegóły pakowania | karton + drewniane skrzynie lub karton + palety |
| Czas dostawy | 20 dni na zwykłe zamówienie, 7 dni na produkty magazynowe |
| Zasady płatności | T/T, L/C, D/P |
| Możliwość Supply | 1000 SZTUK JEDEN MIESIĄC |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Podkreślić | Zawór gazowy do oleju ze stali nierdzewnej,Zawór gazowy olejowy PN16,Zestaw z stali stopowej |
||
|---|---|---|---|
opis produktu

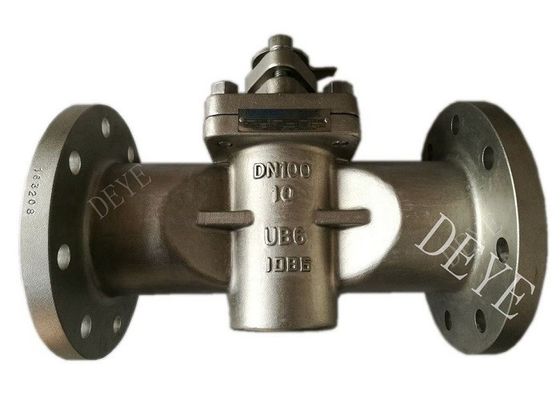

Zawór wtykowy API 6Dposiada cylindryczny lub stożkowy dysk, z jednym lub wieloma poziomymi, pustymi przejściami, które można obracać w celu otwierania, zamknięcia lub sterowania przepływem płynu przez zawór.Najczęściej stosowany typ to dwusprzęgowy typ smarowany z pozycją otwartą i zamkniętą.
Informacje o produkcie / Opis produktu / Informacje podstawowe / Specyfikacja
| Standardy APIL VALVE |
API600 Wtyki bramkowe ze stoperem stalowym do przemysłu naftowego i gazowego API602 Zawory ze stali kuwanej API603 Zawór ze stali nierdzewnej API6D Zawór bramowy, zawór z wtyczką i zawór kulkowy API609 Zawór motyli API594 Płytka, zawór kontrolny lub włączacz BS1868 Zawór awaryjny BS1873/ /BS 5352 Odlewany i kuwany zawór globusowy |
| Rodzaje | Zawór wtykowy prostokąty, zawór wtykowy trójstronny i zawór wtykowy czterostronny, zawór wtykowy z wkładu, zawór wtykowy miękkiego uszczelnienia, zawór wtykowy przesuwny smarowany olejem, zawór wtykowy podnoszący, typ ekscentryczny,Podwójne rozszerzanie (podwójne blokowanie i krwawienie) |
| Wielkość | 1/2"-24 DN15-DN600 |
| Zakończenie połączenia | Końce płaszczyzn, RF, FF, RTJ, LM, BW, końce z nitkami, końce NPT, BSPT, BSPP, końce spawane z gniazdkiem |
| Zakres ciśnienia |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160 |
| Powierzchnia | Oczyszczanie kwasem, Polerowanie, Galwanizacja, Malowanie, Epoxy Power Coated |
Lista materiałów
| Główne składniki | Standardy | |||||||
| Odlewy | Pozostałe, o masie przekraczającej 10 kg | |||||||
| ASTM | DIN (W-Nr.) | - Nie. | JIS | ASTM | DIN (W-Nr.) | - Nie. | JIS | |
| Stal nierdzewna martensyczna | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - Co się stało? |
| Stal nierdzewna austenitowa | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3,5Mo | A351 CG8M | - Co się stało? | J93000 | - Co się stało? | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - Co się stało? | J92999 | - Co się stało? | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - Co się stało? |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | |
| 25Cr-20N | A351 CK20 | - Co się stało? | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - Co się stało? | B408 N08800 | 1.4876 | N08800 | NCF800 |
| Super austenityczna stal nierdzewna | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - Co się stało? | - Co się stało? | - Co się stało? | B691 N08367 | - Co się stało? | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN mod. | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - Co się stało? | J93254 | - Co się stało? | A276 S31254 | - Co się stało? | S31254 | - Co się stało? |
| Stal nierdzewna typu dupleks | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - Co się stało? | J92205 | - Co się stało? | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - Co się stało? | J93370 | - Co się stało? | A790 UNS31260 | - Co się stało? | S31260 | - Co się stało? |
| Super dupleks ze stali nierdzewnej | ||||||||
| 25Cr-7Ni-3Mo-N | - Co się stało? | - Co się stało? | - Co się stało? | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - Co się stało? | - Co się stało? | - Co się stało? | SCS10 mod. | - Co się stało? | - Co się stało? | - Co się stało? | - Co się stało? |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - Co się stało? | A479 S32750 | 1.446 | S32750 | - Co się stało? |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - Co się stało? | J93404 | - Co się stało? | A479 S32750 | 1.446 | S32750 | - Co się stało? |
Materiał o wysokiej temperaturze CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Materiał niskotemperaturowy A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Materiał stopu: brąz, IN Conoy, DUPLEX SS, stopu 20, Hastelloy C 276, Hastelloy B
Badanie ciśnienia technicznego
| Badanie powłoki | 10,5x ciśnienie robocze | ||||
| Badanie pieczęci | 1.1x Ciśnienie robocze | ||||
| badanie powietrza dla uszczelnienia | 0.6Mpa przez powietrze | ||||
| Rozmiar zaworu | Minimalny czas trwania badania (sekundy) | ||||
| DN | NPS | Skórka W nocy. 编` |
Pojazd z tylnym siedzeniem (dla zaworów z tylnym siedzeniem Fe_re) | Wyniki badań | Zamknięcie Inne zawory |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 do 150 | 2 1/2 do 6 | 60 | 60 | 60 | 60 |
| 200 do 300 | 8 - 12 cali. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a Czas trwania badania to okres inspekcji po całkowitym przygotowaniu zaworu i pod pełnym ciśnieniem. | |||||
| Maksymalne dopuszczalne wskaźniki wycieku w badaniu zamknięcia | |||||||
| Rozmiar zaworu | Wszystkie elastyczne zawory siedzące | Wyniki badań | Wyniki badania | ||||
| DN (mm) |
NPS | Badanie płynne (krople/minuta) | Próbka gazu (bąbelki/minuta) | Badanie płynu (cc/min) | Badanie gazu (m3/h) | Badanie gazu (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a W badaniu płynnym 1 ml uważa się za odpowiednik 16 kropli. b Nie ma żadnych wycieków przez minimalny określony czas trwania badania. W przypadku badania cieczy 0 kropli oznacza brak widocznych wycieków przez minimalny określony czas trwania badania. W przypadku badania gazu:0 pęcherzyków oznacza mniej niż 1 pęcherzyk na minimalny określony czas trwania badania. |
|||||||
Zalety zaworu wtykowego
1Zawory z wtyczką są używane do częstego działania, z szybkim i lekkim otwarciem i zamknięciem.
2Zawór wtykowy ma niską odporność płynu.
3Zawór wtykowy ma prostą strukturę, stosunkowo małą objętość, lekką wagę i jest łatwy w konserwacji.
4- Dobra wydajność uszczelniająca.
5Kierunek przepływu środka może być dowolny bez ograniczeń kierunku instalacji.
6Brak wibracji, niski hałas.
Strony katalogu zawory z wtyczką
Zastosowanie:
Zawór jest uniwersalnym produktem przemysłowym, który jest szeroko stosowany w wielu gałęziach przemysłu, takich jak ropa naftowa, petrochemikalia, chemikalia, metalurgia, energia, ochrona wody, budownictwo miejskie,maszyny, węgiel, żywność, woda morska, ropy naftowe, rafinacja, środowisko, energia.
Standard referencyjny:
API 600: zawory odlewane z węgla i stopów
API 603: zawory ze stali nierdzewnej
API 602/BS 5352: zawory kujące
API 6D: zawory płytkowe i przewodowe dla rurociągów
API 598 i BS EN 12266-1: badania zaworów
ASME B16.10: wymiary zwrotne dla zaworów
ASME B16.5 i ASME B16.47: połączenia z kołnierzem
ASME B16.25: konstrukcja połączeń spawania tylnego
ASME B16.34: Wskaźniki ciśnienia, ciśnienia i temperatury według klasy materiału
ISO 7-1:1994, Węzły rurowe, w których na węzłach wykonane są szczelne na ciśnienie połączenia Część 1: Wymiary, tolerancje
i wyznaczenia.
ISO 4200:1991, Rury stalowe o prostych końcach, spawane i bezszwowe
ISO 5208:1993, zawory przemysłowe ️ Badanie ciśnienia zawórów.
ISO 5209:1977, zawory przemysłowe ogólnego przeznaczenia ️ oznakowanie.
ISO 5210:1991, zawory przemysłowe ¥ urządzenia do uruchamiania wielokrotnego zaworu.
ISO 5752: ?? 1), metalowe zawory do stosowania w systemach rurociągowych z kołnierzem
ISO 6708:1995, Komponenty rurociągów Definicja i wybór DN (wielkość nominalna).
ISO 7005-1:1992, Flance metalowe ¢ Część 1: Flance stalowe
ISO 7268:1983, Komponenty rur Definicja ciśnienia nominalnego.
ASME B1.1:1989, Zunifikowane wątki śrubowe o średnicy cala (formularz UN i UNR).
ASME B1.5Źródła pochodzenia
ASME B1.81988 (R1994), Stub Acme przędza.
ASME B1.12:1987 (R1992), przędza śrubowa ️ zakłócenia klasy 5 ️ przędza pasowa.
ASME B1.20.11983 (R1992), Węzły rurowe, ogólne przeznaczenie (calo)
ASME B16.5:1996, Flance rurowe i akcesoria z flansami.
ASME B16.34:1996, Zawory Flankowane, nawinięte i końcówki spawalnicze.
ASME B18.2.2:1987 (R1993), orzechy kwadratowe i sześciokątne (serie cali).
ASTM A193:1996, Specyfikacja dla stali stopowej i materiałów śrutowych ze stali nierdzewnej do obsługi w wysokiej temperaturze.
ASTM A194:1996, Specyfikacja orzełków z stali węglowej i stopowej do śrub do wysokiego ciśnienia i wysokiej temperatury
usługi.
ASTM A307:1994, Specyfikacja śrub i szpilów ze stali węglowej, wytrzymałość na rozciąganie 60 000 psi.
MSS SP-55:1985 (R1990), norma jakości odlewów stalowych, wizualna kontrola powierzchni.
1) Do opublikowania (rewizja ISO 5752:1982)
