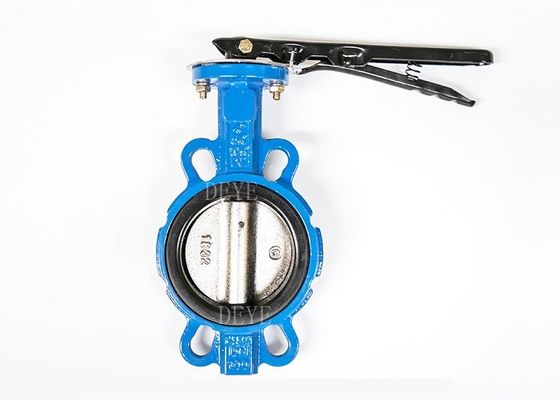

Wras Duktylny Żelazny Zawór Wodny GG25 GGG40 GGG50 Wafer Zawory Motylne Do Wody
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | DY-BFV-1005 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD2-USD20000 each |
| Szczegóły pakowania | karton + drewniane skrzynie lub karton + palety |
| Czas dostawy | 20 dni na zwykłe zamówienie, 7 dni na produkty magazynowe |
| Zasady płatności | T/T, L/C, D/P |
| Możliwość Supply | 1000 SZTUK JEDEN MIESIĄC |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Podkreślić | Włókno węglowe,Zawór wodny GG25,GGG50 Zawory motylkowe dla płytek |
||
|---|---|---|---|
opis produktu
Numer serii BFV-1005
Zawór motylkowy, znany również jako zawór klapkowy, jest prostą strukturą regulacyjną zaworu, który może być używany do sterowania przełącznikiem niskoprężnych nośników rurociągów.Zawór motyla odnosi się do zaworu z dyskiem jako elementem zamykającym (dysk zaworu lub płytka motyla), który obraca się wokół osi zaworu w celu osiągnięcia otwarcia i zamknięcia.
Zawory motylkowe mogą być używane do kontrolowania przepływu różnych rodzajów płynów, takich jak powietrze, woda, para, różne środki korozyjne, błoto, produkty naftowe, ciekłe metale i środki promieniotwórcze.Głównie stosowane do cięcia i tłoczenia rurociągów. Część otwierająca i zamykająca zawór motylkowy to płytka motylkowa w kształcie dysku, która obraca się wokół własnej osi w ciele zaworu w celu osiągnięcia celu otwierania, zamykania lub regulacji.
Szybki szczegół
Standardy projektowania: API 609.
Materiał nadwozia: ŻELNO DUKTYLNE ASTM A536
Średnica nominalna: od DN40 do DN1200 (1-1/2?? 48??.)
Ciśnienie: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
Połączenie końcowe: Wafer, LUG
Twarzą w twarz:EN558 serii 20
Górna bramka ISO5211.
Dwuwymiarowa pieczęć, odnawialny projekt siedzenia
Sposób działania: dźwignia
Badanie i kontrola: API 598.
Proszek epoksydowy powleczony wewnątrz i na zewnątrz Min. 250 mikronów.
Zakres produktów
Dostępny materiał nadwozia: żelazo elastyczne, stal węglowa, stal nierdzewna, stal stopowa.
Dostępny materiał dysku: żelazo elastyczne, SS304, SS316, brąz, dupleks SS2205/2507, UNS31803/UNS32750
Opcjonalne siedzenie: EPDM, NBR, PTFE, Teflon.
Opcjonalne połączenie końcowe: Wafer, Lug, Flanged.
Opcjonalna konstrukcja nadwozia: ekcentryczna lub koncentryczna linia środkowa
Twarzą w twarz: EN558 serii 13/14, długiego lub krótkiego typu
Normalna średnica: 4"~96" (DN100~DN2400).
Zakres ciśnienia: 150 funtów (PN10~PN25).
Dostępne działanie: skrzynia biegów, elektryczny, napęd pneumatyczny
Temperatura pracy: -46°C~+200°C.
Wydajność:
- Ciała zaworu z żelaza elastycznego, QT450-10 Ciała zaworu z żelaza elastycznego, wytrzymałość na rozciąganie 450Mpa Min.
- Gumowe siedzenia o wysokiej elastyczności
Zawartość gumy w gumie siedzenia zaworu wynosi 50%, a symulacja eksperymentów otwierania i zamykania jest ponad 10 000 razy, bez wycieku
- Proszek z epoksydowego tworzywa sztucznego Aksu
Korpus zaworu jest opryskiwany proszkiem z żywicy epoksydowej Akzo Min. 250 mikronów. z silną adhezją
- Projekt wału zaworu przeciwprzepływowego
Wał zaworu zaworu motylkowego przyjmuje konstrukcję antyblasową, która ma doskonałe osiągi bezpieczeństwa.
Instalacja zaworu motyla
Rysunek 1
|
Nieprawidłowe Płyta otwarta poza zawór Flanki rurowe nie rozłożone wystarczająco.
|
Płaszczyzna przewodu jest umieszczona w prawie zamkniętej pozycji. wystarczająca przestrzeń dla zaworu. |
 |
|
Rysunek 2 Centryzacja i flankowanie zaworu
|
Płyta w pozycji zamkniętej Uszczelki zainstalowane między zaworem a płaszczami sprzęgającymi |
Racja. Nie użyto uszczelnienia kołnierza, dysk w pozycji "prawie zamknięty". |
|
|
|
Rys. 3. Sekwencja zaciskania śruby
Rysunek 4 - Położenie końcowe zaworu i zaciskanie śrubokrętów pasów
|
Nieprawidłowe Włókna rurowe źle wyrównane nierównomierne momentu obrotowego stosowane do śrub. |
Racja. Rurociągi ustawione. po obu stronach zaworu. |
|
|
|
Zastosowanie:
szeroko stosowane w gazie, ropie naftowej, wodnej, inżynierii chemicznej i innych pokrewnych gałęziach przemysłu, również w systemach wody chłodzącej elektrowni cieplnych
