GGG40 GGG50 Zawór wodny elastyczny Żelazny Zawór bramkowy
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | DY-GV-Z-14 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD2-USD20000 each |
| Szczegóły pakowania | karton + drewniane skrzynie lub karton + palety |
| Czas dostawy | 20 dni na zwykłe zamówienie, 7 dni na produkty magazynowe |
| Zasady płatności | T/T, L/C, D/P |
| Możliwość Supply | 1000 SZTUK JEDEN MIESIĄC |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Podkreślić | Wodowy zawór żelazo elastyczne,Zawór wodny GGG50,Gniazdo zaworu bramy DIN |
||
|---|---|---|---|
opis produktu

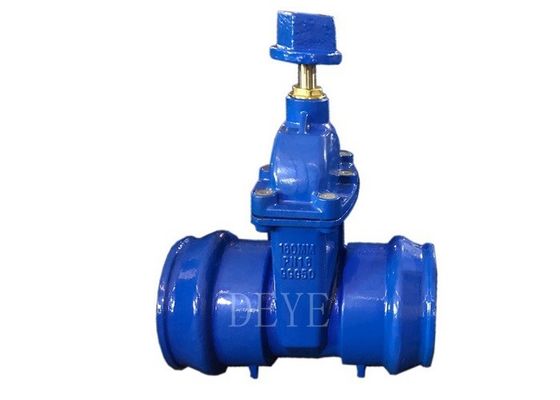

GGG40 GGG50 Duktylny żelazny gniazdo końcówki zaworu bramkowego do łączenia rur Pvc
Numer modelu GV-Z-14
zwalony zawór bramowy z gniazdkiem z elastycznego żelaza do rur PVC HDPE. Temperatura: -30°C-+125°C
Szybki szczegół
Standardy projektowania: DIN
Materiał nadwozia: żelazo elastyczne GGG50
Włókno: żelazo elastyczne + EPDM/NBR
Ciśnienie: PN16
Połączenie końcowe: z spawaniem gniazdka SW
Twarzą w twarz: DIN33352 F5
Temperatura pracy: -30°C~+125°C.
Badanie i kontrola: API 598.

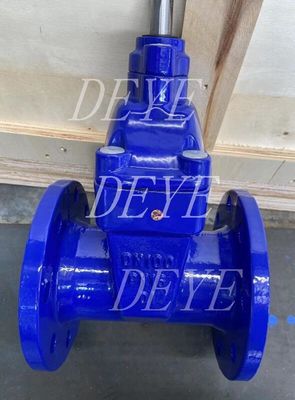

Zawór bramy gruczołowej
Zakres produktów Wielkość: 2"-14" 50mm-355mm
Połączenie: końce flensów zgodne z normą EN1092-1
Zakres produktów
Dostępny materiał nadwozia: żelazo odlewane GG25, żelazo elastyczne GGG40, GGG50
Opcjonalnie siedzenie z kołem: EPDM, NBR
Opcjonalna konstrukcja: DIN /SABS z różnicą długości twarzy
Opcjonalne końce: SW dla rur PVC/ PE/ HDPE/ Plastikowych
Zakres rozmiarów: 50 mm- 355 mm (2 ′′-14 ′′)
Zakres ciśnienia: PN10, PN16
Opcjonalny kolor powierzchni: RAL5002, RAL5015.

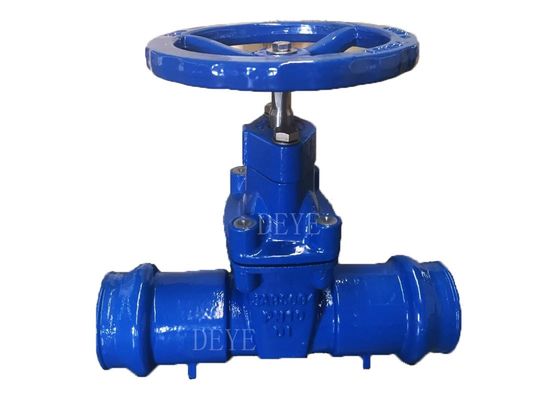

Opcjonalna operacja: kwadratowy orzech, koło ręczne
Wydajność:
• PN10/16 elastyczny zawór wejściowy jest sterowany przez żelazny klin pokryty EPDM
porusza się prostopadle do osi przepływu przez robak obrobiony wielokrotnie
• 100% szczelnej uszczelnienia osiąga się poprzez pokryty EPDM klin w pełni kontaktujący
Powierzchnia przepływu powlekana epoksydową związaną fuzją
• Za każdym razem, gdy zawór jest otwarty, przepływ na linii oczyszcza powierzchnię uszczelniającą,
Chroni przed brudem i osadami
• Z powodu krótkiej długości montażu (DIN 3202 F5) nie zajmuje dużej powierzchni
• Ma elastyczne ciało żelazne i korpus ze stali nierdzewnej
• Wewnętrzne i zewnętrzne powierzchnie pokryte są epoksydem wiązanym fuzją o pojemności co najmniej 250 mikronów
• nadaje się do montażu siłownika i skrzynki biegów
• nadaje się do zastosowań na ziemi i w podziemiach.
• Bardzo niska utrata głowy, można ją obsługiwać przy mniejszym momentu obrotowym, bez konieczności konserwacji
Arkusze danych technicznych
|
Lista materiałów |
||
|
Nie, nie, nie. |
Nazwa części |
Materiał |
|
1 |
Ciało |
Żelazo elastyczne |
|
2 |
Kaputa |
Żelazo elastyczne |
|
3 |
wino |
Węgiel żelazny/nbr |
|
4 |
Owoce |
Z miedzi |
|
5 |
Stąb |
Stal nierdzewna |
| Badanie projektowe | ||
| Projekt: DIN: 3352 Część 5 | ||
| Rozmiar twarzą w twarz: DIN3352 F5 | ||
| Ciśnienie pracy | PN10 | PN16 |
| Badanie powłoki | 1.5Mpa | 2.4Mpa |
| Badanie siedzenia | 1.1Mpa | 1.8Mpa |
| Zastosowanie | Rury z U-PVC lub PE | |
| Rozmiar (mm) | ||||||||
| DN | OD rur | L | L1 | D1 | D2 | H1 | H | Waga |
| DN50 | 63 | 250 | 77 | 63 | 68 | 50 | 241 | 6 |
| DN65 | 75 | 270 | 80 | 75 | 80 | 58 | 271 | 6.6 |
| DN80 | 90 | 280 | 84 | 90 | 95 | 66 | 297 | 8.8 |
| DN100 | 110 | 300 | 88 | 110 | 116 | 80 | 334 | 11.2 |
| DN125 | 125 | 325 | 90 | 125 | 131 | 100 | 375 | 15 |
| DN15o | 160 | 350 | 94 | 160 | 167 | 110 | 448 | 21.4 |
| DN200 | 200 | 400 | 100 | 200 | 207 | 128 | 562 | 35 |
| DN200 | 225 | 400 | 100 | 225 | 232 | 128 | 562 | 37 |
| DN 250 | 250 | 450 | 125 | 250 | 258 | 156 | 664 | 61 |
| DN 250 | 280 | 450 | 125 | 380 | 288 | 156 | 664 | 61 |
| DN300 | 315 | 500 | 140 | 315 | 323 | 192 | 740 | 75 |
Zawór bramowy do zastosowań w zakresie łączenia rur PVC
Zawór bramowy stosowany do ciepłej wody, zimnej wody, płynów bez właściwości kwasowych lub alkalicznych
