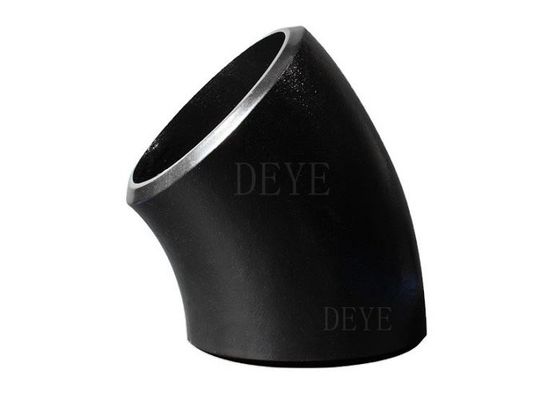

P91 A234 Wyposażenie rurowe ze stali stopowej Długi promień łokcia 45° Z ANSI B16.9 Sch40

P91 A234 Wyposażenie rurowe ze stali stopowej Długi promień łokcia 45° Z ANSI B16.9 Sch40

Łokieć to urządzenie rurowe, które służy jako punkt połączenia między dwoma długościami rur w celu zmiany kierunku przepływu.

Łokcie są również powszechnie określane jako zakręty i są dostępne w różnych materiałach.

Na przykład stali nierdzewnej, stali węglowej, stopów stali nickelowej, dupleksu i kopro niklu.

Wykaz grubości łączników rurowych ANSI B16.9

Jednostka: mm

Wymiary łokci o długim promieniu

Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny,

Przemysł elektryczny, budowa statków, urządzenia nawozowe i rurociągi, budownictwo, przemysł petrochemiczny, przemysł farmaceutyczny itp.

Określenie: A 234/A 234M ¥ 05 Standardowa specyfikacja łączników rurowych ze stali węglowej wykutej i stali stopowej do
Ograniczona i wysoka temperatura

Niniejsza specyfikacja obejmuje łączniki ze stali utwardzonej węglowej i stali stopowej o konstrukcji bezszwowej i spawanej
przez najnowszą wersję ASME B16.9, B16.11, MSS SP-79 i MSS SP-95.
W przypadku urządzeń, które nie spełniają wymogów niniejszego regulaminu
Standardy MSS są dostarczane zgodnie z wymogiem uzupełniającym S58 specyfikacji A 960.

Wymagania chemiczne (skład, %)

^{Wymagania dotyczące właściwości mechanicznych}

Proces znakowania łokcia i przebudowa wyposażenia

Wykonanie obróbki w układzie ELBOW shaper

Formularz tee Proces i wyposażenie

Proces i wyposażenie reduktorów

Proces i sprzęt używany do wybijania piasku

Proces obwijania

Sklep malowniczy

Pakiet do wysyłki

Specyfikacja ASME B16.9 dla oprawianych na tyłach łączników

Specyfikacja ASME B16.9 jest przeznaczona dla łączników spawanych na tyłach stosowanych w rurociągach budowlanych.

tee, cross, cap, reducer itp.

Standardowy zakres

Norma obejmuje specyfikacje NPS 1/2 do NPS 48 (DN15-DN1200) fabrycznie wykonane walcowane, spawane zębami łączniki rurowe

wymiary ogólne, wartości tolerancji, metody badań i oznakowania.

Wyposażenie specjalne

Specjalne wyposażenie odnosi się tutaj do specjalnych rozmiarów, kształtów i tolerancji uzgodnionych między kupującym a producentem.

Pozostałe części i akcesoria

Pozostałe elementy, o szerokości nieprzekraczającej 1 mm

nie mogły zastosować tej normy.

Jednostki zgodnie z normą ASME B16.9 podawane są zarówno w jednostkach SI (metrycznych), jak i w jednostkach zwyczajowych Stanów Zjednoczonych.

Standardy odniesienia

Nie uznaje się za praktyczne określenie konkretnej edycji każdej normy i specyfikacji w poszczególnych odniesieniach.

Produkt wykonany zgodnie z wcześniejszą edycją referencyjnych norm i we wszystkich pozostałych aspektach zgodny z tą normą

zostanie uznane za spełnione.

ASME B16.5: Flanki rurowe i wyposażenie z flankami: NPS 1 ̇2 poprzez standard NPS 24 metryczny/calowy

ASME B16.25: Do końcówki spawania tylnego

ASME B31: Kodeks dla rur ciśnieniowych

ASME B31.3: Rurociągi procesowe

ASME B36.10M, Słocone i bezszwowe rury stalowe

ASME B36.19M, Rury ze stali nierdzewnej

Kod ASME dla kotłów i naczyń ciśnieniowych

ASTM A234/A234M-17, Specyfikacja łączników rurociągowych ze stali węglowej i stali stopowej do

Ograniczona i wysoka temperatura

ASTM A403/A403M-16, Specyfikacja wyposażenia rurociągowego z austenitycznej stali nierdzewnej

ASTM A420/A420M-16, Specyfikacja łączników rurowych ze stali węglowej wykutej i stali stopowej do:

Usługa niskiej temperatury

ASTM A815/A815M-14e1, Specyfikacja łączników rurociągowych ze stali nierdzewnej ferrytowej, ferrytowej/austenitycznej i martensytycznej

ASTM A960/A960M-16a, Specyfikacja wspólnych wymogów dotyczących łączników rurociągowych ze stali wykutej

ASTM E29-13, Praktyka wykorzystania znaczących cyfr w danych testowych w celu określenia zgodności ze specyfikacjami

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: dla innych metali (aluminium, tytan, nikel i stop).

P: Klient poprosił o łączniki do spawania w A105:

A: Najczęściej stosowany materiał pasujący ze stali węglowej jest A234WPB. Jest on równoważny płaszczom A105,

Jednakże nie ma czegoś takiego jak A105 lub A106 pasów spawalniczych A106 Gr.B jest dla klasy rur.

Wyposażenie A234WPB jest wykonane z rur A106GR.B. A105 jest materiałem ze sztab wykuwanych do

być Artykuły wysokiego ciśnienia lub paski

P: Klient żąda “Normalizowanych” “Fitings ”

Odpowiedź: Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w wersjach A105 i A105 N, gdzie N oznacza znormalizowane.

Jednakże nie ma czegoś takiego jak A234WPBN.

że znormalizowany proces obróbki cieplnej został wykonany, zwłaszcza dla łokci i Tees Klient potrzebuje

W przypadku “normalizowanych” „przymowań z spawaniami wstecznymi należy wymagać „przymowań WPL6”, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.

P: Klient zapomniał wspomnieć o harmonogramie rurociągu:

A: Armatury z zapłonami przyciskowymi sprzedawane są według rozmiaru rury, ale harmonogram rury musi być określony tak, aby odpowiadał identyfikacji urządzenia do

Jeśli nie ma zapisu, założymy, że wymagana jest standardowa ściana.

P; Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach spawania:

A: Zestawy z spawaniem przyświecającymi są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.

W przypadku urządzeń z tworzyw sztucznych lub stali nierdzewnej jest to urządzenie wykonane z rury bez szwu i jest zazwyczaj droższe.

Nie jest powszechne w rozmiarach większych niż 12 ̊.

Rurociągi z stali nierdzewnej są dostępne w rozmiarach od 1⁄2 do 72 ̊ i są tańsze niż łączniki bezszwowe.

P: Co oznacza krótki promień (SR) lub długi promień (LR)?

Odpowiedź: Często słyszysz łokieć SR45 lub łokieć LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania buttweld

aby zmienić kierunek przepływu. Łokieć o długim promieniu (LR 90 Elbow lub LR 45 Elbow) będzie miała zakręt rury, który

Więc, 6-calowy LR 90 ma promień gięcia, który jest 1,5 x nominalny rozmiar rury.

Łokieć krótkiego promienia (SR45 lub SR90) ma zakręt rury, który jest równy wielkości armatury, więc 6 ′′ SR 45

ma promień gięcia wynoszący 6 ̊ nominalnego rozmiaru rur.

P: Co to jest urządzenie 3R lub 3D do rur łokciowych?

Po pierwsze, terminy 3R lub 3D są używane jako synonimy.

3 razy nominalny rozmiar rury.

1Wsparcie techniczne

2Kontrola jakości surowców.

3. inspekcja w czasie produkcji.

4Test końcowy obejmuje test powierzchniowy, wymiar, test PT, test RT, test ultradźwiękowy

5. Raport z każdego przesyłki

4Elastyczne warunki dostawy EXW FOB CIF CFR DDP DDU

5. Elastyczne sposoby płatności: LC. TT. DP

6/Kustomowany pakiet zawiera logo.

7. 18 miesięcy Gwarancja jakości.

9. Bezpłatna wymiana lotnicza w przypadku ustalenia błędu

10. 24 godziny na odpowiedzi na pytania
