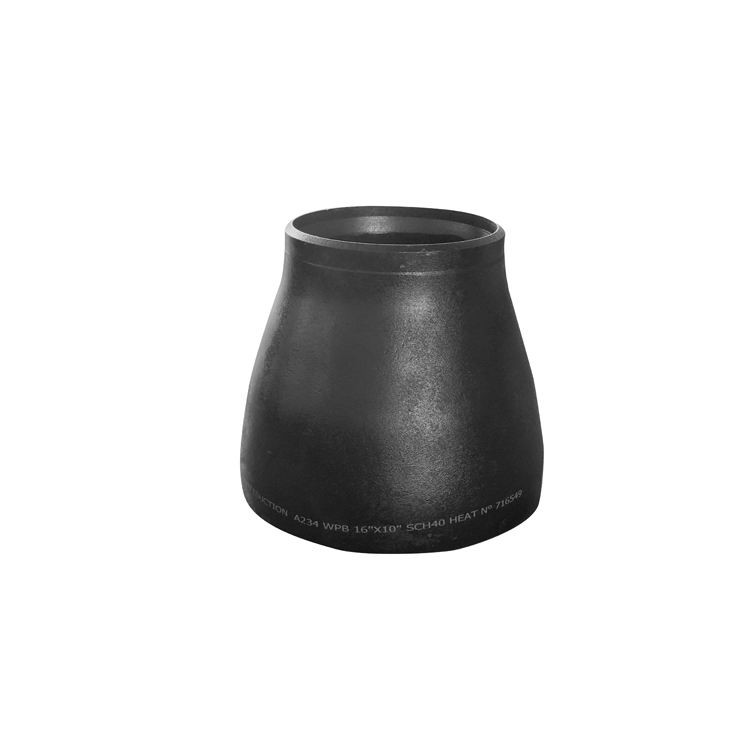

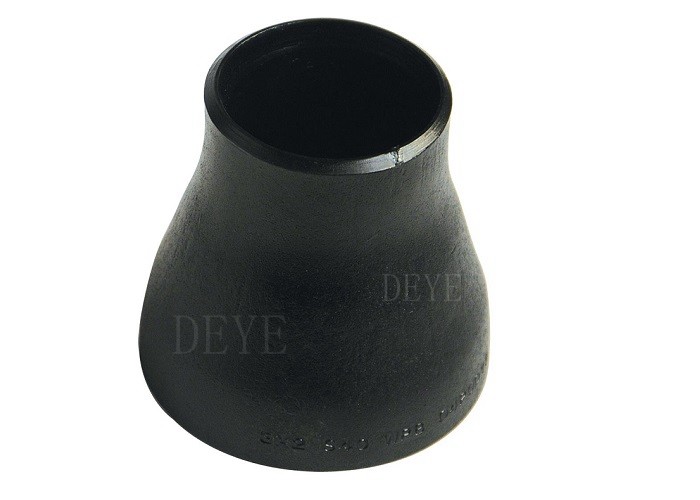

A420 WPL6 Reduktor koncentryczny ze stali węglowej z SCH40 SCH60 SCH80
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | PF-RE-C06 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD0.58-USD100 for seamless fittings |
| Szczegóły pakowania | Skrzynie sklejkowo-drewniane, palety, kartony |
| Czas dostawy | 5-8 dni na produkty magazynowe |
| Zasady płatności | L/C, T/T, D/P |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| standardowe | ASME ANSI DIN GOST | Gęstość | SGP, STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS |
|---|---|---|---|
| Materiał | A234WPB, WP11, WP22, WPC, P9, P11, A420WPL6 | Wielkość | 1/2"-72" |
| Połączenie | Spawane doczołowo BW | Powierzchnia | Malowanie na czarno, malowanie Vanish, olej antykorozyjny, piaskowanie |
| Podkreślić | Reduktor koncentryczny ze stali węglowej WPL6,A420 reduktor koncentryczny ze stali węglowej,Ocieplenie węglowe |
||
opis produktu
A420 WPL6 Reduktor koncentryczny ze stali węglowej z SCH40 SCH60 SCH80
ASTM A420 jestspecyfikacja standardowa łączników rur ze stali węglowej i stali stopowej stosowanych do usług niskotemperaturowych.
Oprócz klasy WPL6 standard obejmuje również WPL9, WPL3, WPL8,
temperaturę badania uderzeniowego odpowiednio -45°C, -75°C, -100°C, -195°C.łączniki rurowe ASTM A420 WPL6 zgodne z
Rury klasy 6 ASTM A333 i ASTM A350LF2Flanka pierwszej klasy.
Informacje o produkcie/opis produktu/podstawowe informacje/specyfikacja
| Nazwa produktu | Reduktory kondycji przeznaczone do niskich temperatur A420 WPL6, WPL9 |
| Rodzaje | Zmniejszacze, reduktory, LR 90° Łokcie, SR 90° Łokcie, 45° Łokcie LR, 22.5LR Łokcie, 80° Zwroty, Zgięcia, Redukcja Łokcia, Tee proste, Tee równe, Y tees, caps, Stub Ends,Długie i krótkie końcówki końcówki stawu biodrowego |
| Wielkość | 1/2"-48" DN15-DN1200 |
| Gęstość ściany | SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP |
| Standardowy materiał | ASTMA234, ASTM A420, ASTM A312, ANSI B16.9/B16.28/B16.25,ASME B16.9, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, norma EN itp. | |
| Klasa materiału | Stal węglowa: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 i WPHY 70 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Stal nierdzewna304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Powierzchnia | Czarna farba, lakier, olej antyrostyczny, galwanizowany na gorąco, galwanizowany na zimno, 3PE, itp. |
| Pakiet transportowy | Film plastikowy, drewniane obudowy, drewniane palety lub według życzeń klientów |
Cechy/Właściwości
1) Wyroby objęte normą ASTM A420 muszą być wyposażone w standaryzowane, standaryzowane i hartowane, wygrzewane lub ugasione i
Wszystkie spawania muszą zostać zakończone przed austenityzacją cieplną.
2) ASTM A420 obejmuje łokieć, odbiór, reduktor, czapkę, złącze itp., które są wytwarzane zgodnie z normą ASME B16.9, ASME B16.11,
MSS SP-79 i MSS SP-95, rodzaje w bezszwowych i spawanych łącznikach strukturalnych rurociągów.
rurociągi i zbiorniki ciśnieniowe/zapasy o niższej temperaturze
Technologia/ arkusz danych technicznych
Wykaz grubości łączników rurowych ANSI B16.9
Jednostka: mm
| NPS | Wyjściowy miernik | Różne grubości z tolerancją +12,5% | |||||||||
| Sch20 | Sch30 | Choroby przenoszone drogą płciową | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | / | / | 1. 73 | 1. 73 | / | 2. 41 | 2. 41 | / | / | / |
| 1/4 | 13. 7 | / | / | 2. 24 | 2. 24 | / | 3. 02 | 3. 02 | / | / | / |
| 3/8 | 17. 1 | / | / | 2. 31 | 2. 31 | / | 3. 20 | 3. 20 | / | / | / |
| 1/2 | 21. 3 | / | / | 2. 77 | 2. 77 | / | 3. 73 | 3. 73 | / | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | / | / | 2. 87 | 2. 87 | / | 3. 91 | 3. 91 | / | 5. 56 | 7. 82 |
| 1 | 33.4 | / | / | 3. 38 | 3. 38 | / | 4. 55 | 4. 55 | / | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | / | / | 3. 56 | 3. 56 | / | 4. 85 | 4. 85 | / | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | / | / | 3. 68 | 3. 68 | / | 5. 08 | 5. 08 | / | 7. 14 | 10. 15 |
| 2 | 60. 3 | / | / | 3. 91 | 3. 91 | / | 5. 54 | 5. 54 | / | 8. 74 | 11. 07 |
| 2 i pół | 73. 0 | / | / | 5. 16 | 5. 16 | / | 7. 01 | 7.01 | / | 9. 53 | 14. 02 |
| 3 | 88. 9 | / | / | 5. 49 | 5. 49 | / | 7. 62 | 7. 62 | / | 11. 13 | 15. 24 |
| 3 i pół | 101. 6 | / | / | 5. 74 | 5. 74 | / | 8. 08 | 8. 08 | / | / | / |
| 4 | 114. 3 | / | / | 6.02 | 6. 02 | / | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | / | / | 6. 55 | 6. 55 | / | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | / | / | 7. 11 | 7. 11 | / | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | / |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | / |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | / |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | / |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | / | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | / |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | / |
| 26 | 660.4 | 12. 70 | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / |
| 38 | 965.2 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 40 | 1016. 0 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 42 | 1066. 8 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 44 | 1117. 6 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 46 | 1168.4 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 48 | 1219. 2 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
Wymiary reduktorów
| Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od końca do końca, H. | Wielkość | Średnica zewnętrzna w Bevel | Od końca do końca, | ||
| Wielki koniec | Mały koniec | (NPS) | Wielki koniec | Mały koniec | H | ||
| 3/4 x 1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4 x 3/8 | 26.7 | 17.3 | 38 | 5 x 3??/2 | 141.3 | 101.6 | 127 |
| 1 x 3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1 x 1/2 | 33.4 | 21.3 | 51 | 5 x 2/2. | 141.3 | 73.0 | 127 |
| 1-1/4 X 1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4 x 3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4 x 1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2 x 1-1/4 | 48.3 | 42.2 | 64 | 6 x 31/, | 168.3 | 101.6 | 140 |
| 1-1/2 X 1 | 48.3 | 33.4 | 64 | 6x3 | 168.3 | 88.9 | 140 |
| 1-1/2X3/4 | 48.3 | 26.7 | 64 | 6 x 27 | 168.3 | 73.0 | 140 |
| 1-1/2X1/2 | 48.3 | 21.3 | 64 | 8x6 | 219.1 | 168.3 | 152 |
| 2 x 1/2. | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 x 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8 x 3-1/2 | 219.1 | 101.6 | 152 |
| 2 x 3/4 | 60.3 | 26.7 | 76 | 10 x 8 | 273.0 | 219.1 | 178 |
| 2-1/2 X 2 | 73.0 | 60.3 | 89 | 10 x 6 | 273.0 | 168.3 | 178 |
| 2-1/2 x 1-1/2 | 73.0 | 48.3 | 89 | 10 x 5 | 273.0 | 141.3 | 178 |
| 2-1/2 X 1-1/4 | 73.0 | 42.2 | 89 | 10 x 4 | 273.0 | 114.3 | 178 |
| 2-1/2 X 1 | 73.0 | 33.4 | 89 | 12 x 10 | 323.8 | 273.0 | 203 |
| 3 x 2-1/2 | 88.9 | 73.0 | 89 | 12 x 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 x 6 | 323.8 | 168.3 | 203 |
| 3 x 1-1/2 | 88.9 | 48.3 | 89 | 12 x 5 | 323.8 | 141.3 | 203 |
| 3 x 1-1/4 | 88.9 | 42.2 | 89 | 14 x 12 | 355.6 | 323.8 | 330 |
| 3-1/2 x 3 | 101.6 | 88.9 | 102 | 14 x 10 | 355.6 | 273.0 | 330 |
| 3-1/2x 2-1/2 | 101.6 | 73.0 | 102 | 14 x 8 | 355.6 | 219.1 | 330 |
| 3-1/2 X 2 | 101.6 | 60.3 | 102 | 14 x 6 | 355.6 | 168.3 | 330 |
| 3-1/2 x 1-1/2 | 101.6 | 48.3 | 102 | 16 x 14 | 406.4 | 355.6 | 356 |
| 3-1/2x 1-1/4 | 101.6 | 42.2 | 102 | 16 x 12 | 406.4 | 323.8 | 356 |
| 4 x 3-1/2 | 114.3 | 101.6 | 102 | 16 x 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 x 8 | 406.4 | 219.1 | 356 |
| 4 x 2-1/2 | 114.3 | 73.0 | 102 | 18 x 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 x 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 x 12 | 457 | 323.8 | 381 |
| 18 x 10 | 457 | 273.0 | 381 | ||||
| Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od końca do końca, H. | Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od końca do końca, H. | ||
| Wielki koniec | Mały koniec | Wielki koniec | Mały koniec | ||||
| 20 x 18 | 508 | 457.0 | 508 | 36 x 34 | 914 | 864 | 610 |
| 20 x 16 | 508 | 406.4 | 508 | 36 x 32 | 914 | 813 | 610 |
| 20 x 14 | 508 | 355.6 | 508 | 36 x 30 | 914 | 762 | 610 |
| 20 x 12 | 508 | 323.8 | 508 | 36 x 26 | 914 | 660 | 610 |
| 36 x 24 | 914 | 610 | 610 | ||||
| 22 x 20 | 559 | 508.0 | 508 | ||||
| 22 x 18 | 559 | 457.0 | 508 | 38 x 36 | 965 | 914 | 610 |
| 22 x 16 | 559 | 406.4 | 508 | 38 x 34 | 965 | 864 | 610 |
| 22 x 14 | 559 | 355.4 | 508 | 38 x 32 | 965 | 813 | 610 |
| 38 x 30 | 965 | 762 | 610 | ||||
| 38 x 28 | 965 | 711 | 610 | ||||
| 24 x 22 | 610 | 559.0 | 508 | 38 x 26 | 965 | 660 | 610 |
| 24 x 20 | 610 | 508.0 | 508 | ||||
| 24 x 18 | 610 | 457.0 | 508 | 40 x 38 | 1 016 | 965 | 610 |
| 24 x 16 | 610 | 406.4 | 508 | 40 x 36 | 1 016 | 914 | 610 |
| 40 x 34 | 1 016 | 864 | 610 | ||||
| 26 x 24 | 660 | 610.0 | 610 | 40 x 32 | 1 016 | 813 | 610 |
| 26 x 22 | 660 | 559.0 | 610 | 40 x 30 | 1 016 | 762 | 610 |
| 26 x 20 | 660 | 508.0 | 610 | ||||
| 26 x 18 | 660 | 457.0 | 610 | 42 x 40 | 1 067 | 1 016 | 610 |
| 42 x 38 | 1 067 | 965 | 610 | ||||
| 28 x 26 | 711 | 660.0 | 610 | 42 x 36 | 1 067 | 914 | 610 |
| 28 x 24 | 711 | 610.0 | 610 | 42 x 34 | 1 067 | 864 | 610 |
| 28 x 20 | 711 | 508.0 | 610 | 42 x 32 | 1 067 | 813 | 610 |
| 28 x 18 | 711 | 457.0 | 610 | 42 x 30 | 1 067 | 762 | 610 |
| 30 x 28 | 762 | 711.0 | 610 | 44 x 42 | 1 118 | 1 067 | 610 |
| 30 x 26 | 762 | 660.0 | 610 | 44 x 40 | 1 118 | 1 016 | 610 |
| 30 x 24 | 762 | 610.0 | 610 | 44 x 38 | 1 118 | 965 | 610 |
| 30 x 20 | 762 | 508.0 | 610 | 44 x 36 | 1 118 | 914 | 610 |
| 32 x 30 | 813 | 762.0 | 610 | 46 x 44 | 1 168 | 1 118 | 711 |
| 32 x 28 | 813 | 711.0 | 610 | 46 x 42 | 1 168 | 1 067 | 711 |
| 32 x 26 | 813 | 660.0 | 610 | 46 x 40 | 1 168 | 1 016 | 711 |
| 32 x 24 | 813 | 610.0 | 610 | 46 x 38 | 1 168 | 965 | 711 |
| 34 x 32 | 864 | 813.0 | 610 | 48 x 46 | 1 219 | 1 168 | 711 |
| 34 x 30 | 864 | 762.0 | 610 | 48 x 44 | 1 219 | 1 118 | 711 |
| 34 x 26 | 864 | 660.0 | 610 | 48 x 42 | 1 219 | 1 067 | 711 |
| 34 x 24 | 864 | 610.0 | 610 | 48 x 40 | 1 219 | 1 016 | 711 |
Zastosowanie/użycie
Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny,
Przemysł elektryczny, budowa statków, urządzenia nawozowe i rurociągi, budownictwo, przemysł petrochemiczny, przemysł farmaceutyczny itp.
Specyfikacja materiału
Określenie: A 234/A 234M ¥ 05 Standardowa specyfikacja łączników rurowych ze stali węglowej wykutej i stali stopowej do
Ograniczona i wysoka temperatura
Niniejsza specyfikacja obejmuje łączniki ze stali utwardzonej węglowej i stali stopowej o konstrukcji bezszwowej i spawanej
przez najnowszą wersję ASME B16.9, B16.11, MSS SP-79 i MSS SP-95.
W przypadku urządzeń, które nie spełniają wymogów niniejszego regulaminu
Standardy MSS są dostarczane zgodnie z wymogiem uzupełniającym S58 specyfikacji A 960.
Wymagania chemiczne (skład, %)
| GRade i materiały | C | Mn | P | S | Silikon | Chrom | Molibden | Włókiennicze | Miedź |
| WPBB,C,D,E,F0.30 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 min. | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
| WPCC,D,E,F0.35 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 min. | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
| WP1 | 0.28 max. | 0.30-0.90 | 0.045 | 0.045 | 0.10-0.50 | . . . | 0.44 ≈ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ‰0.20 | 0.30-0.80 | 0.045 | 0.045 | 0.60 maksymalnie | 0.80 ‰1.25 | 0.44 ≈ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ‰0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | ||
| WP11 CL2, | 0.05 ‰0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ‰0.15 | 0.30-0.60 | 0.04 | 0.04 | 0.50 maksymalnie | 1.90 ¢2.60 | 0.87 ≈ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 max. | 0.30-0.60 | 0.04 | 0.03 | 0.50 maksymalnie | 4.0 ¢6.0 | 0.44 ≈ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 max. | 0.30-0.60 | 0.03 | 0.03 | 1.00 maksymalnie | 8.0 ¢10.0 | 00,90 ‰ 1,10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 maksymalnie | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ‰0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.0995 | 0.85 ¢1.05 | 0.40 max. | . . . |
| WP911 | 0.09 ‰0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.10-0.50 | 8.59.5 | 0.90 ¢1.10 | 0.40 max. |
. .
|
Wymagania dotyczące właściwości mechanicznych
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| Symbol klasy i oznakowania | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Wytrzymałość na rozciąganie, zakres ksi [MPa] | 60 ‰ 85 | 70 ‰ 95 | 55 ¢80 | 60 ‰ 85 | 63 ¢ 88 | 75 ¢100 | 85 ‰ 110 | 90 ‰ 120 | 60 ‰ 85 |
| [415?? 585] | [485?? 655] | [380?? 550] | [415?? 585] | [435?? 605] | [520?? 690] | [585?? 760] | [620?? 840] | [415?? 585] | |
| Siła wytrzymałości, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2 % przesunięcia lub 0,5 % przedłużenia pod obciążeniem) |
|||||||||
Proces produkcji
Standardy odniesienia
Specyfikacja ASME B16.9 dla oprawianych na tyłach łączników
Specyfikacja ASME B16.9 jest przeznaczona dla łączników spawanych na tyłach stosowanych w rurociągach budowlanych.
tee, cross, cap, reducer itp.
Standardowy zakres
Norma obejmuje specyfikacje NPS 1/2 do NPS 48 (DN15-DN1200) fabrycznie wykonane walcowane, spawane zębami łączniki rurowe
wymiary ogólne, wartości tolerancji, metody badań i oznakowania.
Wyposażenie specjalne
Specjalne wyposażenie odnosi się tutaj do specjalnych rozmiarów, kształtów i tolerancji uzgodnionych między kupującym a producentem.
Pozostałe części i akcesoria
Pozostałe elementy, o szerokości nieprzekraczającej 1 mm
nie mogły zastosować tej normy.
Jednostki zgodnie z normą ASME B16.9 podawane są zarówno w jednostkach SI (metrycznych), jak i w jednostkach zwyczajowych Stanów Zjednoczonych.
Standardy odniesienia
Nie uznaje się za praktyczne określenie konkretnej edycji każdej normy i specyfikacji w poszczególnych odniesieniach.
Produkt wykonany zgodnie z wcześniejszą edycją referencyjnych norm i we wszystkich pozostałych aspektach zgodny z tą normą
zostanie uznane za spełnione.
ASME B16.5: Flanki rurowe i wyposażenie z flankami: NPS 1 ̇2 poprzez standard NPS 24 metryczny/calowy
ASME B16.25: Do końcówki spawania tylnego
ASME B31: Kodeks dla rur ciśnieniowych
ASME B31.3: Rurociągi procesowe
ASME B36.10M, Słocone i bezszwowe rury stalowe
ASME B36.19M, Rury ze stali nierdzewnej
Kod ASME dla kotłów i naczyń ciśnieniowych
ASTM A234/A234M-17, Specyfikacja łączników rurociągowych ze stali węglowej i stali stopowej do
Ograniczona i wysoka temperatura
ASTM A403/A403M-16, Specyfikacja wyposażenia rurociągowego z austenitycznej stali nierdzewnej
ASTM A420/A420M-16, Specyfikacja łączników rurowych ze stali węglowej wykutej i stali stopowej do:
Usługa niskiej temperatury
ASTM A815/A815M-14e1, Specyfikacja łączników rurociągowych ze stali nierdzewnej ferrytowej, ferrytowej/austenitycznej i martensytycznej
ASTM A960/A960M-16a, Specyfikacja wspólnych wymogów dotyczących łączników rurociągowych ze stali wykutej
ASTM E29-13, Praktyka wykorzystania znaczących cyfr w danych testowych w celu określenia zgodności ze specyfikacjami
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: dla innych metali (aluminium, tytan, nikel i stop).
FAQ/ Pytania i odpowiedzi klientów
P: Klient poprosił o łączniki do spawania w A105:
A: Najczęściej stosowany materiał pasujący ze stali węglowej jest A234WPB. Jest on równoważny płaszczom A105,
Jednakże nie ma czegoś takiego jak A105 lub A106 pasów spawalniczych A106 Gr.B jest dla klasy rur.
Wyposażenie A234WPB jest wykonane z rur A106GR.B. A105 jest materiałem ze sztab wykuwanych do
być Artykuły wysokiego ciśnienia lub paski
P: Klient żąda Normalizowanych Fitings
Odpowiedź: Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w wersjach A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
że znormalizowany proces obróbki cieplnej został wykonany, zwłaszcza dla łokci i Tees Klient potrzebuje
W przypadku normalizowanych przymowań z spawaniami wstecznymi należy wymagać przymowań WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.
P: Klient zapomniał wspomnieć o harmonogramie rurociągu:
A: Armatury z zapłonami przyciskowymi sprzedawane są według rozmiaru rury, ale harmonogram rury musi być określony tak, aby odpowiadał identyfikacji urządzenia do
Jeśli nie ma zapisu, założymy, że wymagana jest standardowa ściana.
P; Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach spawania:
A: Zestawy z spawaniem przyświecającymi są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
W przypadku urządzeń z tworzyw sztucznych lub stali nierdzewnej jest to urządzenie wykonane z rury bez szwu i jest zazwyczaj droższe.
Nie jest powszechne w rozmiarach większych niż 12 ̊.
Rurociągi z stali nierdzewnej są dostępne w rozmiarach od 1⁄2 do 72 ̊ i są tańsze niż łączniki bezszwowe.
P: Co oznacza krótki promień (SR) lub długi promień (LR)?
Odpowiedź: Często słyszysz łokieć SR45 lub łokieć LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania buttweld
aby zmienić kierunek przepływu. Łokieć o długim promieniu (LR 90 Elbow lub LR 45 Elbow) będzie miała zakręt rury, który
Więc, 6-calowy LR 90 ma promień gięcia, który jest 1,5 x nominalny rozmiar rury.
Łokieć krótkiego promienia (SR45 lub SR90) ma zakręt rury, który jest równy wielkości armatury, więc 6 ′′ SR 45
ma promień gięcia wynoszący 6 ̊ nominalnego rozmiaru rur.
P: Co to jest urządzenie 3R lub 3D do rur łokciowych?
Po pierwsze, terminy 3R lub 3D są używane jako synonimy.
3 razy nominalny rozmiar rury.
Służba DEYE PIPING COMPANY
1Wsparcie techniczne
2Kontrola jakości surowców.
3. inspekcja w czasie produkcji.
4Test końcowy obejmuje test powierzchniowy, wymiar, test PT, test RT, test ultradźwiękowy
5. Raport z każdego przesyłki
4Elastyczne warunki dostawy EXW FOB CIF CFR DDP DDU
5. Elastyczne sposoby płatności: LC. TT. DP
6/Kustomowany pakiet zawiera logo.
7. 18 miesięcy Gwarancja jakości.
9. Bezpłatna wymiana lotnicza w przypadku ustalenia błędu
10. 24 godziny na odpowiedzi na pytania
Polecane produkty
