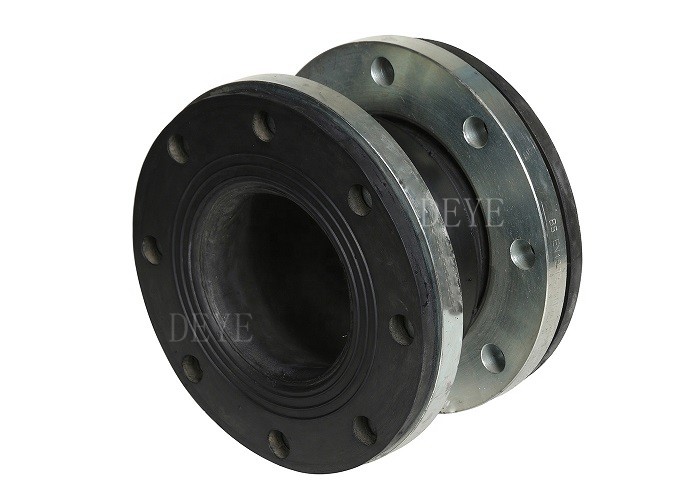

Jednosferyczne połączenia rozszerzające z gumy o jednej kulce z gumą FF o pełnej powierzchni
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | DY-RJ-U06 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD2-USD25 each |
| Szczegóły pakowania | karton + drewniane skrzynie lub karton + palety |
| Czas dostawy | 20 dni na zwykłe zamówienie, 7 dni na produkty magazynowe |
| Zasady płatności | T/T, L/C, D/P |
| Możliwość Supply | 1000 SZTUK JEDEN MIESIĄC |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| typy | Typ pojedynczej kuli, typ podwójnej kuli, typ podwójnej kuli, typ podwójnej kuli, typ złączek | Materiał gumowy | EPDM, NBR, BUNA, neopren, VITON, PTFE, Hypalon |
|---|---|---|---|
| Typ kołnierza | HDG, elektryczny, ocynkowany, pokryty cynkiem, stal nierdzewna | Ciśnienie pracy | PN10 PN16 PN25 CL150LBS 150# |
| Wielkość | 2" (DN50MM) - 24" ((DN600MM) | ||
| Podkreślić | Złącza rozszerzające jedną kulę,Połączenia rozszerzające pojedyncze kulę,PN10 jednokulisty gumowy staw rozszerzający |
||
opis produktu
Jednosferyjne jedno kulkowe gumowe połączenie rozszerzające z pełną powierzchnią gumowe FF
Złącze rozszerzające jest elementem, który zwiększa elastyczność układu rurowego.ile i jaki rodzaj należy użyć zależy od układu rur i parametrów pracyInżynierowie zakładowi, inżynierowie i projektanci rur rutynowo włączają złącza rozszerzające do swoich systemów rur, ponieważw celu zwiększenia elastyczności w projektowaniu, zmniejsza koszty poprzez wyeliminowanie złożoności punktów stacjonarnych, przewodników i zmniejsza ogólne wymagania dotyczące powierzchni dla układu rur.
W przypadku niskiej temperatury preferowane są gumowe złącza rozszerzające w stosunku do metalowych złączy rozszerzających.nieagresywne media i w razie potrzeby zmniejszenie hałasu oraz wibracji występujących w systemie rurociągowym.
Materiał głównych części zamiennych
| Pokrywka | EPDM, NBR, Hypalon, NR, PTFE |
| Wzmocnienie tkaniny | Włókna włókiennicze |
| Rurka | EPDM, NBR, Hypalon, NR, PTFE |
| Pierścienie uchwytne | Stalowe |
| Flanka | Stal węglowa, stal nierdzewna, dupleks SS |
Zakres dostarczania
| Zakres wielkości | DN50-DN800 |
|
|
PN10 PN16 PN25 dla kauczuku |
| PN10, PN16, PN25, PN40, PN64, PN100 dla metalu typu "bellow" |
Naciski projektowe
| Pracownicy prasy | 10 | 16 | 25 |
| Ciśnienie wybuchowe ((Bar) | 30 | 48 | 55 |
| Próżnica ((mmHg) | 400 | 650 | 750 |
Technologia/ arkusze danych technicznych
Sferyczny jedno-sferyczny gumowy zespół rozszerzający
Wymiar złącza gumowego PN16
| Średnica nominalna DN |
Długość L ((mm)
|
Numer śruby n |
Flanka dziury Dia. |
Dia. z kręgu śruby
|
Przesunięcie osiowe (mm) |
Przesunięcie boczne
|
Kąt zgięcia
|
|||
| (mm) | (w) | Rozciąganie | Kompleksrezygnacja | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | Wspaniałe życie, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10U | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Wymiary połączenia gumowego 150 lbs
| Średnica nominalna DN | Długość L ((mm) | b | Niepowstałe śruby |
Dia. z otworami flanszowymi | Dia z Bolt Circle. | Przesunięcie osiowe | Przesunięcie boczne | Kąt zgięcia | |||
|
mm |
|||||||||||
| (mm) | L1 | L2 | rozciąganie | Kompresja | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ±13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ±13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | -13 | ±13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ±13 | ± 15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | -13 | ±13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ±13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | -16 | ±13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | -16 | ±13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | -16 | ±13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | - 19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | - 19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | - 19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | - 19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | - 19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | - 19 | ± 19 | ± 15° |
Wykorzystanie
Absorpcja Ruchy osiowe (rozciąganie i kompresja)
Ruch osiowy to zmiana długości wymiarowej miecza w stosunku do jego wolnej długości w
kierunek równoległy do osi wzdłużnej.
Wchłanianie ruchów bocznych
Ruch boczny to względne przesunięcie jednego końca miecza do drugiego końca w kierunku prostopadłym do jego osi wzdłużnej.
Wchłaniają ruchy kątowe i skrętowe
Ruch kątowy jest przemieszczeniem rotacyjnym osi wzdłużnej miecza w kierunku punktu obrotu.
końcówki miotaczy w stosunku do drugiego końca, w okolicach linii środkowej miotaczy.
Zmniejsz drgania
Gumowe złącza rozszerzające izolują lub zmniejszają wibracje powodowane przez urządzenia.
Zmniejsza się ilość wibracji i chronią urządzenia przed tymi szkodliwymi skutkami.
Przekaz dźwięku tłumionego
Gumowe złącza rozszerzające mają tendencję do tłumienia przenoszenia dźwięku ze względu na stalowy gumkowy interfejs złączy i płaszczyków sprzęgających.
Podręcznik i instrukcje montażu gumowego złącza
1, Instalacja złączy rozszerzających musi być zgodna z wymaganymi rysunkami konstrukcyjnymi rur rozszerzających i instrukcjami montażowymi
2, Instalowanie łącza rozszerzającego rurociąg musi być przybliżone do wzrostu ustawionego przez orientację
W celu zapewnienia odpowiedniej orientacji i ustawienia ustawień należy ściśle dostosować się do wymogów określonych w dokumentacji technicznej.zasada ustalania stałego wsparcia, patrz "Przewodnik instalacyjny złączy rozszerzających".
3, Z wiertarką rozszerza się połączenie jest utworzony z cienką płytę ze stali nierdzewnej, więc zgubione w ruchu, podnoszenia i spawania należy uważać, aby nie uderzyć w okres, zadrapać, łuk,Rozpraszanie spawania i inne przyczyny uszkodzenia miotacza
4, Należy usunąć przed instalacją i rurociąg mieczów ciało obce w celu zapewnienia normalnego ruchu mieczów
5, Na przepływ mediów żądań do połączenia rozszerzenia powinny być wymagane do zainstalowania strzałki przepływu
6, Aby zrobić miotacze w dobrym stanie roboczym,nie można zainstalować złączy rozszerzających w deformacji, w tym osialnej, bocznej, błędu instalacji rury przeniesienia obrotu
7, Złącza rozszerzeniowe zainstalowane, uruchomione w systemie przed przeprowadzeniem do usunięcia wszystkich pomalowane żółto stracić stałą śrubę
8, łącze rozszerzające włókna tkaninowe nie podlega przemieszczeniu rozciągania ze względu na prawidłowe przeprowadzenie instalacji przedkompresji, rurociąg nie może się odchylać,przesunięcie i rozszerzenie osioweNależy zauważyć, że elastyczny pierścień ochronny przed zadrapania, zainstalowany tak szybko, jak to możliwe, aby zdemontować deskę nośną, tak aby w normalnym stanie pracy
Zastosowanie:
Olej i gaz, odsalanie, systemy chłodzenia, pompy, zakłady chemiczne, ogrzewanie, wentylacja
i klimatyzacja, Budowa statków, Aplikacje na morzu, Instalacje oczyszczania wody
Systemy kanalizacyjne, systemy kanalizacyjne, systemy kanalizacyjne, systemy kanalizacyjne, systemy hydrauliczne, systemy hydrauliczne, systemy hydrauliczne
