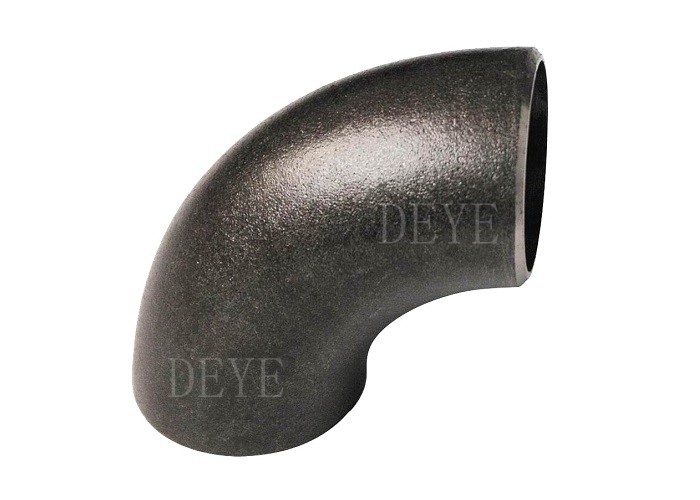

PN10 PN16 Wyposażenie rurowe ze stali węglowej LR Elbow With DIN2605

PN10 PN16 Wyposażenie rury ze stali węglowej LR Elbow With DIN2605

DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 Bezszwowe łączniki rurowe ze stali

Butt-Weld Bw Elbow/Tee/Reducer/Cap/Cross Norma DIN2605 określa bezszwowe i spawane łokcie stalowe

W przypadku, w którym wprowadzono nowe przepisy, w przypadku których wprowadzono nowe przepisy, w przypadku których wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy, w przypadku gdy wprowadzono nowe przepisy.

Środki te nie umożliwiają pracy przy tym samym ciśnieniu wewnętrznym, co spawana rura, tj. mają obniżony współczynnik ciśnienia.

Łokcie: Takie łączniki rurowe służą do zmiany kierunku przepływu.

- kątów 90 i 45 stopni ze względu na ich duże zapotrzebowanie w instalacjach hydraulicznych.

45 stopniowy łokieć jest najczęściej stosowany w instalacjach wodociągowych, elektronicznych

i chemicznych sieci rurociągów przemysłowych, żywności, klimatyzacji, produkcji ogrodowej, rolnictwa i instalacji energii słonecznej.

Typ 2: r=1,0D, typ 3: r=1,5D, typ 5: r=2,5D, typ10 r=5,0D, typ 20: r=10,0D

Określenie łokcia bezszwodowego typu 3 (3) (S) 90 (90) zgodnie z niniejszą normą (1), gdzie dg jest równe 88,9 mm
i s jest równe 2,3 mm, wykonane z materiału należącego do grupy materiałów G zgodnie z DIN 2609 (G):

1) Podawane średnice zewnętrzne rur zostały wzięte z serii 1 w ISO 4200.

2) Grubości ścian określone dla serii 2 dla wielkości nominalnych do DN1000 są zgodne z

serii grubości ścian normalnej podanej w DIN 2458.

Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny,

Przemysł elektryczny, budowa statków, urządzenia nawozowe i rurociągi, budownictwo, przemysł petrochemiczny, przemysł farmaceutyczny itp.

Określenie: A 234/A 234M ¥ 05 Standardowa specyfikacja łączników rurowych ze stali węglowej wykutej i stali stopowej do
Ograniczona i wysoka temperatura

Niniejsza specyfikacja obejmuje łączniki ze stali utwardzonej węglowej i stali stopowej o konstrukcji bezszwowej i spawanej
przez najnowszą wersję ASME B16.9, B16.11, MSS SP-79 i MSS SP-95.
W przypadku urządzeń, które nie spełniają wymogów niniejszego regulaminu
Standardy MSS są dostarczane zgodnie z wymogiem uzupełniającym S58 specyfikacji A 960.

Wymagania chemiczne (skład, %)

^{Wymagania dotyczące właściwości mechanicznych}

Proces znakowania łokcia i przebudowa wyposażenia

Wykonanie obróbki w układzie ELBOW shaper

Formularz tee Proces i wyposażenie

Proces i wyposażenie reduktorów

Proces i sprzęt używany do wybijania piasku

Proces obwijania

Sklep malowniczy

Pakiet do wysyłki

Specyfikacja ASME B16.9 dla oprawianych na tyłach łączników

Specyfikacja ASME B16.9 jest przeznaczona dla łączników spawanych na tyłach stosowanych w rurociągach budowlanych.

tee, cross, cap, reducer itp.

Standardowy zakres

Norma obejmuje specyfikacje NPS 1/2 do NPS 48 (DN15-DN1200) fabrycznie wykonanych walonych, zwojonych zębami łączników rur

wymiary ogólne, wartości tolerancji, metody badań i oznakowania.

Wyposażenie specjalne

Specjalne wyposażenie odnosi się tutaj do specjalnych rozmiarów, kształtów i tolerancji uzgodnionych między kupującym a producentem.

Pozostałe części i akcesoria

Pozostałe elementy, o szerokości nieprzekraczającej 1 mm

nie mogły zastosować tej normy.

Jednostki zgodnie z normą ASME B16.9 podawane są zarówno w jednostkach SI (metrycznych), jak i w jednostkach zwyczajowych Stanów Zjednoczonych.

Standardy odniesienia

Nie uznaje się za praktyczne określenie konkretnej edycji każdej normy i specyfikacji w poszczególnych odniesieniach.

Produkt wykonany zgodnie z wcześniejszą edycją referencyjnych norm i we wszystkich pozostałych aspektach zgodny z tą normą

zostanie uznane za spełnione.

ASME B16.5: Flanki rurowe i wyposażenie z flankami: NPS 1 ̇2 poprzez standard NPS 24 metryczny/calowy

ASME B16.25: Do końcówki spawania tylnego

ASME B31: Kodeks dla rur ciśnieniowych

ASME B31.3: Rurociągi procesowe

ASME B36.10M, Słocone i bezszwowe rury stalowe

ASME B36.19M, Rury ze stali nierdzewnej

Kod ASME dla kotłów i naczyń ciśnieniowych

ASTM A234/A234M-17, Specyfikacja łączników rurociągowych ze stali węglowej i stali stopowej do

Ograniczona i wysoka temperatura

ASTM A403/A403M-16, Specyfikacja wyposażenia rurociągowego z austenitycznej stali nierdzewnej

ASTM A420/A420M-16, Specyfikacja łączników rurowych ze stali węglowej wykutej i stali stopowej do:

Usługa o niskiej temperaturze

ASTM A815/A815M-14e1, Specyfikacja łączników rurociągowych ze stali nierdzewnej ferrytowej, ferrytowej/austenitycznej i martensytycznej

ASTM A960/A960M-16a, Specyfikacja wspólnych wymogów dotyczących łączników rurociągowych ze stali wykutej

ASTM E29-13, Praktyka wykorzystania znaczących cyfr w danych testowych w celu określenia zgodności ze specyfikacjami

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: dla innych metali (aluminium, tytan, nikel i stop).

P: Klient poprosił o łączniki do spawania w A105:

A: Najczęściej stosowany materiał pasujący ze stali węglowej jest A234WPB. Jest on równoważny płaszczom A105,

Jednakże nie ma czegoś takiego jak A105 lub A106 pasów spawalniczych A106 Gr.B jest dla klasy rur.

Wyposażenie A234WPB jest wykonane z rur A106GR.B. A105 jest materiałem ze sztab wykuwanych do

być Artykuły wysokiego ciśnienia lub paski

P: Klient żąda “Normalizowanych” “Fitings ”

Odpowiedź: Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w wersjach A105 i A105 N, gdzie N oznacza znormalizowane.

Jednakże nie ma czegoś takiego jak A234WPBN.

że znormalizowany proces obróbki cieplnej został wykonany, zwłaszcza dla łokci i Tees Klient potrzebuje

W przypadku “normalizowanych” „przymowań z spawaniami wstecznymi należy wymagać „przymowań WPL6”, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.

P: Klient zapomniał wspomnieć o harmonogramie rurociągu:

A: Armatury z zapłonami przyciskowymi sprzedawane są według rozmiaru rury, ale harmonogram rury musi być określony tak, aby odpowiadał identyfikacji urządzenia do

Jeśli nie ma zapisu, założymy, że wymagana jest standardowa ściana.

P; Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach spawania:

A: Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.

W przypadku urządzeń z tworzyw sztucznych, które są w stanie wykorzystać urządzenia z stali nierdzewnej, stosowane są urządzenia z rur bezszwowych, które są zazwyczaj droższe.

Nie jest powszechne w rozmiarach większych niż 12 ̊.

Rurociągi z stali nierdzewnej są dostępne w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.

P: Co oznacza krótki promień (SR) lub długi promień (LR)?

Odpowiedź: Często słyszysz łokieć SR45 lub łokieć LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania pośladków

aby zmienić kierunek przepływu. Łokieć o długim promieniu (LR 90 Elbow lub LR 45 Elbow) będzie miała zakręt rury, który

Więc, 6-calowy LR 90 ma promień gięcia, który jest 1,5 x nominalny rozmiar rury.

Łokieć krótkiego promienia (SR45 lub SR90) ma zakręt rury, który jest równy wielkości armatury, więc 6 ′′ SR 45

ma promień gięcia wynoszący 6 ̊ nominalnego rozmiaru rur.

P: Co to jest urządzenie 3R lub 3D do rur łokciowych?

Po pierwsze, terminy 3R lub 3D są używane jako synonimy.

3 razy nominalny rozmiar rury.
