A335 P5 SCH80 Wyposażenie rury ze stali węglowej z ASTM ANSI B16.9
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | PF-DE-C04 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD0.58-USD100 for seamless fittings |
| Szczegóły pakowania | Skrzynie sklejkowo-drewniane, palety, kartony |
| Czas dostawy | 5-8 dni na produkty magazynowe |
| Zasady płatności | L/C, T/T, D/P |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Standardowy | ASME ANSI DIN GOST | Materiał | A335P5, P91, F11, WP22, WPL6, UNS32750 UNS31803, |
|---|---|---|---|
| Gęstość | STD Sch40 sch80 sch120 sch160 XS XXS | Wielkość | 1/2"-48" |
| Połączenie | Spawanie pośladkowe BW Spawanie pośladkowe | Powierzchnia | Malowanie na czarno, malowanie Vanish, olej antykorozyjny, piaskowanie |
| Podkreślić | P5 Armatury rurowe ze stali węglowej,A335 Wyposażenie rurowe ze stali węglowej,Pozostałe części i akcesoria |
||
opis produktu

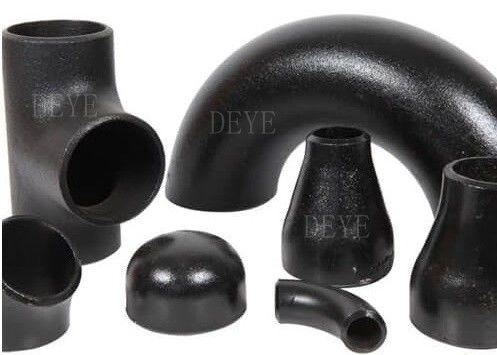

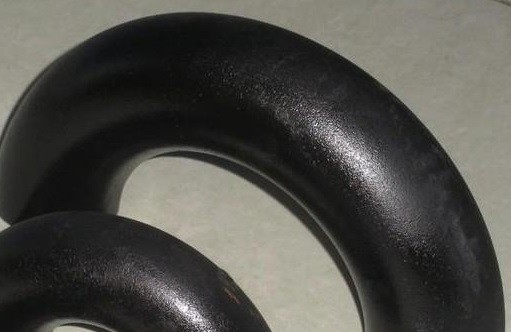

Łączniki rurowe ze stali węglowej A335 P5 SCH80 z ASTM ANSI B16.9
Opis produktu
Złączki rurowe ASTM A335 P5/ASME SA335 P5, zawartość chromu od 4,00% do 6,00%, zawartość moli od 0,45% do 0,65%.Nazywany także klasą P5
Złączki rurowe ze stopu chromu Moly, są wykonane bez szwu, stosowane w środowiskach o wysokiej temperaturze i korozji.Odpowiada spawanej rurze
standard w ASTM A691 5CR, wykonany z blachy stalowej ASTM A387 klasy 5. ASTM A335 / ASME SA335 nazwał łączniki rurowe chromowo-molibdenowe
ponieważ mają wysoki poziom Cr i Mo, te dwa elementy są kluczowymi elementami złączek Aloy Pipe.Chrom zwiększy odporność na utlenianie i
zapewnia wytrzymałość na wysokie temperatury, lepszą wytrzymałość na rozciąganie i plastyczność przy odpowiedniej twardości w temperaturze pokojowej.
Informacje o produkcie/podstawowe informacje/specyfikacja
| Nazwa produktu | ASTM A335 / ASME SA335 klasa P5 |
| Typy | Kolano 90 stopni LR, kolano SR 90 stopni, kolano LR 45 stopni, kolano LR 22,5 stopnia, powrót 180 stopni, zgięcia, kolano redukcyjne, trójnik prosty, trójnik równy, trójnik poprzeczny, Con.Reduktory itp.redukcje, trójniki, zaślepki, króćce, krótkie i długie złącza zakładkowe |
| Rozmiar | 1/2"-48" DN15-DN1200 |
| Grubość ściany | STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, DIN lub dostosowane |
| Mata.Standard | ASTM A335 / ASME SA335 gatunek P9, P5, P1, P11, P22, P91 |
| Gatunek materiału | Stal węglowa: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 i WPHY 70 | |
| Stal nierdzewna 304, 304L, 304H.316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4 410, 1,4501 | |
| Powierzchnia | Polerowane, lakierowane, 3LPE, FBE |
| Połącz końce | PE (płaski koniec), BE (skośny koniec) |
Funkcje/charakterystyka
Łokcie: Takie łączniki rurowe służą do zmiany kierunku przepływu.Kolana są dostępne głównie w dwóch standardowych typach
- Kąty 90 i 45 stopni ze względu na ich duże zapotrzebowanie w instalacjach wodno-kanalizacyjnych.Kolano 90 stopni służy przede wszystkim do łączenia węży
do pomp wodnych, zaworów i odpływów pokładowych, natomiast kolano 45 stopni stosowane jest najczęściej w instalacjach wodociągowych, elektronicznych
i chemiczne sieci rurociągów przemysłowych, rurociągi spożywcze, klimatyzacyjne, produkcja ogrodnicza, rolnictwo i instalacje wykorzystujące energię słoneczną.
Karta technologii/danych technicznych
Lista grubości złączek ANSI B16.9
Jednostka: mm
| NPS | Zewnętrzny dimetr | Różne grubości z tolerancją +-12,5% | |||||||||
| Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | — | — | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | — | — | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | —— | —— | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | —— | —— | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33,4 | — | — | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | — | — | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | —— | —— | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | —— | —— | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | — | — | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | — | — | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | —— | —— | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | —— | —— | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | — | — | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | — | — | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21,95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323,9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660,4 | 12. 70 | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — |
| 38 | 965,2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 40 | 1016. 0 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 46 | 1168,4 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 48 | 1219. 2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
Lista wymiarów
Tabela 1 Wymiary kolanek o dużym promieniu
UWAGA OGÓLNA: Wszystkie wymiary podano w milimetrach.
| Normalny rozmiar rury (NPS) | Średnica zewnętrzna przy skosie | Łokcie 90 stopni, A | Łokcie 45 stopni, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26,7 | 38 | 19 |
| 1 | 33,4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73,0 | 95 | 44 |
| 3 | 88,9 | 114 | 51 |
| 3 1/2 | 101,6 | 133 | 57 |
| 4 | 114,3 | 152 | 64 |
| 5 | 141,3 | 190 | 79 |
| 6 | 168,3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273,0 | 381 | 159 |
| 12 | 323,8 | 457 | 190 |
| 14 | 355,6 | 533 | 222 |
| 16 | 406,4 | 610 | 254 |
| 18 | 457,0 | 686 | 286 |
| 20 | 508,0 | 762 | 318 |
| 22 | 559,0 | 838 | 343 |
| 24 | 610,0 | 914 | 381 |
| 26 | 660,0 | 991 | 406 |
| 28 | 711,0 | 1 067 | 438 |
| 30 | 762,0 | 1 143 | 470 |
| 32 | 813,0 | 1 219 | 502 |
| 34 | 864,0 | 1 295 | 533 |
| 36 | 914,0 | 1 372 | 565 |
| 38 | 965,0 | 1 448 | 600 |
| 40 | 1 016,0 | 1524 | 632 |
| 42 | 1 067,0 | 1 600 | 660 |
| 44 | 1 118,0 | 1 676 | 695 |
| 46 | 1 168,0 | 1753 | 727 |
| 48 | 1 219,0 | 1829 | 759 |
Tabela 2 Wymiary kolanka redukcyjnego o dużym promieniu
| Nominalny rozmiar rury (NPS) | Średnica zewnętrzna przy skosie | Od środka do końca, A | Nominalny rozmiar rury (NPS) | Średnica zewnętrzna przy skosie | Od środka do końca, A | ||
| Duży koniec | Mały koniec | Duży koniec | Mały koniec | ||||
| 2x1-1/2" | 60.3 | 48.3 | 76 | 10x8 | 273,0 | 219.1 | 381 |
| 2x1-1/4" | 60.3 | 42.2 | 76 | 10x6 | 273,0 | 168,3 | 381 |
| 2x1" | 60.3 | 33,4 | 76 | 10x5 | 273,0 | 141,3 | 381 |
| 2-1/2x2" | 73,0 | 60.3 | 95 | 12x10 | 323,8 | 273,0 | 457 |
| 2-1/2X 1-1/2" | 73,0 | 48.3 | 95 | 12x8 | 323,8 | 219.1 | 457 |
| 2-1/2x1-1/4" | 73,0 | 42.2 | 95 | 12x6 | 323,8 | 168,3 | 457 |
| 3x2-1/2" | 88,9 | 73,0 | 114 | 14x12 | 355,6 | 323,8 | 533 |
| 3x2" | 88,9 | 60.3 | 114 | 14X10 | 355,6 | 273,0 | 533 |
| 3x1-1/2" | 88,9 | 48.3 | 114 | 14 X 8 | 355,6 | 219.1 | 533 |
| 3-1/2x3" | 101,6 | 88,9 | 133 | 16x14 | 406,4 | 355,6 | 610 |
| 3-1/2x2-1/2" | 101,6 | 73,0 | 133 | 16x12 | 406,4 | 323,8 | 610 |
| 3-1/2x2" | 101,6 | 60.3 | 133 | 16x10 | 406,4 | 273,0 | 610 |
| 4x3-1/2" | 114,3 | 101,6 | 152 | 18x16 | 457,0 | 406,4 | 686 |
| 4x3" | 114,3 | 88,9 | 152 | 18x14 | 457,0 | 355,6 | 686 |
| 4x2-1/2" | 114,3 | 73,0 | 152 | 18x12 | 457,0 | 323,8 | 686 |
| 4X2" | 114,3 | 60.3 | 152 | 18x10 | 457,0 | 273,0 | 686 |
| 5x4" | 141,3 | 114,3 | 190 | 20x18 | 508,0 | 457,0 | 762 |
| 5x3-1/2" | 141,3 | 101,6 | 190 | 20x16 | 508,0 | 406,4 | 762 |
| 5X3" | 141,3 | 88,9 | 190 | 20x14 | 508,0 | 355,6 | 762 |
| 5x2-1/2" | 141,3 | 73,0 | 190 | 20 x 12 | 508,0 | 323,8 | 762 |
| 20 x 10 | 508,0 | 273,0 | 762 | ||||
| 6x5" | 168,3 | 141,3 | 229 | ||||
| 6X4" | 168,3 | 114,3 | 229 | 24 x 22 | 610,0 | 559,0 | 914 |
| 6x3-1/2" | 168,3 | 101,6 | 229 | 24 x 20 | 610,0 | 508,0 | 914 |
| 6x3" | 168,3 | 88,9 | 229 | 24x18 | 610,0 | 457,0 | 914 |
| 24x16 | 610,0 | 406,4 | 914 | ||||
| 8X6" | 219.1 | 168,3 | 305 | 24X14 | 610,0 | 355,6 | 914 |
| 8X5" | 219.1 | 141,3 | 305 | 24X12 | 610,0 | 323,8 | 914 |
| 8X4" | 219.1 | 114,3 | 305 | • •・ | • - • | • .• | ・.・ |
Tabela 3 Wymiary powrotów o dużym promieniu Tabela 4 Wymiary kolanek o małym promieniu
| Nominalny rozmiar rury NPS | Średnica zewnętrzna przy skosie | Od centrum do centrum | Powrót do twarzy | Nominalny rozmiar rury | Średnica zewnętrzna przy skosie | Od środka do końca, |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26,7 | 76 | 51 | |||
| 1 | 33,4 | 76 | 56 | 1 | 33,4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73,0 | 190 | 132 | 2 1/2 | 73,0 | 64 |
| 3 | 88,9 | 229 | 159 | 3 | 88,9 | 76 |
| 3 1/2 | 101,6 | 267 | 184 | 3 1/2 | 101,6 | 89 |
| 4 | 114,3 | 305 | 210 | 4 | 114,3 | 102 |
| 5 | 141,3 | 381 | 262 | 5 | 141,3 | 127 |
| 6 | 168,3 | 457 | 313 | 6 | 168,3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273,0 | 762 | 518 | 10 | 273,0 | 254 |
| 12 | 323,8 | 914 | 619 | 12 | 323,8 | 305 |
| 14 | 355,6 | 1 067 | 711 | 14 | 355,6 | 356 |
| 16 | 406,4 | 1 219 | 813 | 16 | 406,4 | 406 |
| 18 | 457,0 | 1 372 | 914 | 18 | 457,0 | 457 |
| 20 | 508,0 | 1524 | 1 016 | 20 | 508,0 | 508 |
| 22 | 559,0 | 1 676 | 1 118 | 22 | 559,0 | 559 |
| 24 | 610,0 | 1829 | 1 219 | 24 | 610,0 | 610 |

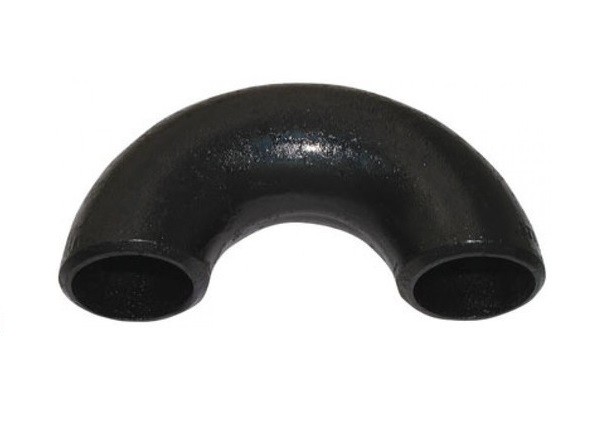

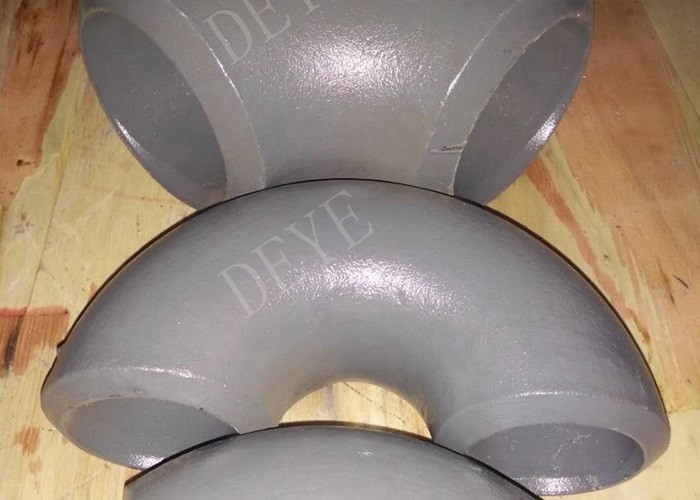

Tabela 5 Wymiary krótkiego promienia powrotów 180 stopni Tabela 6 Wymiary kolanka 3D
| Nominalny rozmiar rury | Średnica zewnętrzna | Od centrum do centrum | Powrót do twarzy | Wielkość rury | Średnica zewnętrzna | Łokcie 90 stopni | Łokcie 45 stopni |
| (NPS) | 0 | K | (NPS) | w Bevel | A | B | |
| 1 | 33,4 | 51 | 41 | 3/4 | 26,7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33,4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2-1/2" | 73,0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88,9 | 152 | 121 | 2 1/2 | 73,0 | 190 | 79 |
| 3-1/2" | 101,6 | 178 | 140 | 3 | 88,9 | 229 | 95 |
| 4 | 114,3 | 203 | 159 | 3 1/2 | 101,6 | 267 | 111 |
| 5 | 141,3 | 254 | 197 | 4 | 114,3 | 305 | 127 |
| 6 | 168,3 | 305 | 237 | 5 | 141,3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168,3 | 457 | 189 |
| 10 | 273,0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323,8 | 610 | 467 | 10 | 273,0 | 762 | 316 |
| 14 | 355,6 | 711 | 533 | 12 | 323,8 | 914 | 378 |
| 16 | 406,4 | 813 | 610 | 14 | 355,6 | 1 067 | 441 |
| 18 | 457,0 | 914 | 686 | 16 | 406,4 | 1 219 | 505 |
| 20 | 508,0 | 1 016 | 762 | 18 | 457,0 | 1 372 | 568 |
| 22 | 559,0 | 1 118 | 838 | 20 | 508,0 | 1524 | 632 |
| 24 | 610,0 | 1 219 | 914 | 22 | 559,0 | 1 676 | 694 |
| UWAGI OGÓLNE: Wszystkie wymiary podano w milimetrach. | 24 | 610,0 | 1829 | 757 | |||
| 26 | 660,0 | 1 981 | 821 | ||||
| 28 | 7H.0 | 2 134 | 883 | ||||
| 30 | 762,0 | 2 286 | 964 | ||||
| 32 | 813,0 | 2 438 | 1 010 | ||||
| 34 | 864,0 | 2 591 | 1 073 | ||||
| 36 | 914,0 | 2 743 | 1 135 | ||||
| 38 | 965,0 | 2 896 | 1 200 | ||||
| 40 | 1 016,0 | 3 048 | 1 264 | ||||
| 42 | 1 067,0 | 3 200 | 1 326 | ||||
| 44 | 1 118,0 | 3 353 | 1 389 | ||||
| 46 | 1 168,0 | 3 505 | 1 453 | ||||
| 48 | 1 219,0 | 3 658 | 1 516 |
||||
Zastosowanie/wykorzystanie
Rurociągi cieczy niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiertnictwo, przemysł chemiczny,
przemysł elektryczny, przemysł stoczniowy, sprzęt i rurociągi do nawozów, konstrukcja, przemysł petrochemiczny, farmaceutyczny itp.
Specyfikacja materiałów
Oznaczenie: A 234/A 234M – 05 Standardowa specyfikacja dla łączników rurowych z kutej stali węglowej i stali stopowej do
Obsługa umiarkowanych i wysokich temperatur
Niniejsza specyfikacja obejmuje kute łączniki ze stali węglowej i stopowej o konstrukcji bezszwowej i spawanej
przez najnowszą wersję norm ASME B16.9, B16.11, MSS SP-79 i MSS SP-95.Złączki te są przeznaczone do stosowania w rurociągach ciśnieniowych
oraz przy produkcji zbiorników ciśnieniowych do pracy w umiarkowanych i podwyższonych temperaturach.Okucia różniące się od tych ASME i
Standardy MSS należy zapewnić zgodnie z wymaganiem dodatkowym S58 specyfikacji A 960.
Wymagania chemiczne (skład, %)
| Stopień i materiał | C | Mn | P | S | Krzem | Chrom | Molibden | Nikiel | Miedź |
| WPBB,C,D,mi,Fmaks. 0,30 | 0,29–1,06 | 0,05 | 0,058 | 0,10 min | maks. 0,40 | maks. 0,15 | maks. 0,40 | maks. 0,40 | |
| WPCC,D,mi,Fmaks. 0,35 | 0,29–1,06 | 0,05 | 0,058 | 0,10 min | maks. 0,40 | maks. 0,15 | maks. 0,40 | maks. 0,40 | |
| WP1 | maks. 0,28 | 0,30–0,90 | 0,045 | 0,045 | 0,10–0,50 | ... | 0,44–0,65...... | ||
| WP12 CL1 | 0,05–0,20 | 0,30–0,80 | 0,045 | 0,045 | maks. 0,60 | 0,80–1,25 | 0,44–0,65...... | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0,05–0,15 | 0,30–0,60 | 0,03 | 0,03 | 0,50–1,00 | 1,00–1,50 | 0,44–0,65...... | ||
| WP11 CL2, | 0,05–0,20 | 0,30–0,80 | 0,04 | 0,04 | 0,50–1,00 | 1,00–1,50 | 0,44–0,65...... | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0,05–0,15 | 0,30–0,60 | 0,04 | 0,04 | maks. 0,50 | 1,90–2,60 | 0,87–1,13...... | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | maks. 0,15 | 0,30–0,60 | 0,04 | 0,03 | maks. 0,50 | 4,0–6,0 | 0,44–0,65...... | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | maks. 0,15 | 0,30–0,60 | 0,03 | 0,03 | 1,00 maks | 8,0–10,0 | 0,90–1,10 ...... | ||
| WP9 CL3 WPR | |||||||||
| maks. 0,20 | 0,40–1,06 | 0,045 | 0,05 | ... | ... | ... | 1,60–2,24 | 0,75–1,25 | |
| WP91 | 0,08–0,12 | 0,30–0,60 | 0,02 | 0,01 | 0,20–0,50 | 8,0–9,5 | 0,85–1,05 | maks. 0,40 | ... |
| WP911 | 0,09–0,13 | 0,30–0,60 | 0,02 | 0,01 | 0,10–0,50 | 8,5–9,5 | 0,90–1,10 | maks. 0,40 |
..
|
Wymagania dotyczące wydajności mechanicznej
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Stopień i symbol oznakowania | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Wytrzymałość na rozciąganie, zakres ksi [MPa] | 60–85 | 70–95 | 55–80 | 60–85 | 63–88 | 75–100 | 85–110 | 90–120 | 60–85 |
| [415–585] | [485–655] | [380–550] | [415–585] | [435–605] | [520–690] | [585–760] | [620–840] | [415–585] | |
| Granica plastyczności, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% przesunięcia lub 0,5% wysunięcia przy niedociążeniu) |
|||||||||
Proces produkcji
Standardy referencyjne
Specyfikacja ASME B16.9 dla złączek spawanych doczołowo
Specyfikacja ASME B16.9 przeznaczona jest dla złączek zgrzewanych doczołowo stosowanych w rurociągach budownictwa przemysłowego.W tym łokieć,
trójnik, krzyż, czapka, reduktor itp.
Standardowy zakres
Norma zawiera specyfikacje fabrycznie wykonanych, kutych, zgrzewanych doczołowo łączników rurowych o średnicach NPS 1/2 do NPS 48 (DN15-DN1200)
gabaryty, tolerancje, metody badań i oznaczenia.
Specjalne okucia
Okucia specjalne odnoszą się tutaj do specjalnych rozmiarów, kształtów i tolerancji uzgodnionych pomiędzy kupującym a producentem.
Gotowe okucia
Wykonane boki i inne łączniki za pomocą spoin obwodowych lub przekrojowych uważa się za produkcję rur
nie mógł zastosować tego standardu.
Jednostki zgodnie z ASME B16.9 należy podawać zarówno w jednostkach SI (metrycznych), jak i zwyczajowych w USA.Oznaczenie rozmiaru to NPS.
Standardy referencyjne
Określanie konkretnego wydania każdej normy i specyfikacji w poszczególnych odniesieniach nie jest uważane za praktyczne.
Produkt wykonany zgodnie z wcześniejszą edycją przywołanych norm i pod każdym innym względem zgodny z tą normą
zostaną uznane za spełnione.
ASME B16.5: Kołnierze rurowe i złączki kołnierzowe: NPS 1∕2 do NPS 24, metryczne/calowe
ASME B16.25: Do końcówek do spawania doczołowego
ASME B31: Kodeks rurociągów ciśnieniowych
ASME B31.3: Rurociągi procesowe
ASME B36.10M, Spawane i bezszwowe rury stalowe kute
ASME B36.19M, Rura ze stali nierdzewnej
Kod ASME dotyczący kotła i zbiornika ciśnieniowego
ASTM A234/A234M-17, Specyfikacja łączników rurowych z kutej stali węglowej i stali stopowej do
Obsługa umiarkowanych i wysokich temperatur
ASTM A403/A403M-16, Specyfikacja złączek rurowych z kutej austenitycznej stali nierdzewnej
ASTM A420/A420M-16, Specyfikacja łączników rurowych z kutej stali węglowej i stali stopowej do
Usługa niskotemperaturowa
ASTM A815/A815M-14e1, Specyfikacja złączek rurowych z kutej stali ferrytycznej, ferrytycznej/austenitycznej i martenzytycznej ze stali nierdzewnej
ASTM A960/A960M-16a, Specyfikacja wspólnych wymagań dotyczących złączek rurowych ze stali kutej
ASTM E29-13, Praktyka stosowania znaczących cyfr w danych testowych w celu określenia zgodności ze specyfikacjami
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Do innych metali.(Aluminium, tytan, nikiel i stopy).
FAQ/Pytania i odpowiedzi klientów
P: Klient poprosił o złącza do spawania doczołowego w A105:
Odp.: Najpopularniejszym materiałem do spawania doczołowego ze stali węglowej jest A234WPB.Jest odpowiednikiem kołnierzy A105,
jednakże nie ma czegoś takiego jak złączka do spawania doczołowego A105 lub A106. A106 Gr.B jest przeznaczony do rur.
Kształtki A234WPB wykonane są z rur A106GR.B.A105 to materiał z pręta kutego
być złączkami wysokociśnieniowymi lub kołnierzem
P: Klient żąda „znormalizowanych” złączek do spawania doczołowego:
Odpowiedź: Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w wersjach A105 i A105 N, gdzie N oznacza znormalizowany.
Jednak nie ma czegoś takiego jak A234WPBN.Rozważono, jak producenci normalizują swoje złącza do spawania doczołowego
przeprowadzono znormalizowany proces obróbki cieplnej, szczególnie w przypadku kolan i trójników potrzebnych Klientowi
„Znormalizowane” łączniki do spawania doczołowego powinny wymagać łączników WPL6, które charakteryzują się wysoką plastycznością i są znormalizowane w ramach standardowej procedury.
P: Klient zapomniał wspomnieć o harmonogramie rur:
Odp.: Złączki do spawania doczołowego są sprzedawane w zależności od rozmiaru rury, ale należy określić harmonogram rur, aby pasował do identyfikatora złączki
identyfikator rury.Jeżeli harmonogram nie jest podany, zakładamy, że wymagana jest ściana standardowa.
P: Klient zapomina wspomnieć o spawanym lub bezszwowym łączeniu doczołowym:
Odp.: Złączki do spawania doczołowego są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.Bezszwowa spoina doczołowa ze stali węglowej
lub złącze ze stali nierdzewnej jest wykonane z rury bez szwu i jest generalnie droższe.Bezszwowe łączniki rurowe są
NIE jest powszechne w rozmiarach większych niż 12 cali.Spawane łączniki rurowe wykonane są ze spawanej stali węglowej ERW lub
rury ze stali nierdzewnej.Są dostępne w rozmiarach od ½” do 72” i są tańsze niż złącza bezszwowe.
P: Co oznacza krótki promień (SR) lub długi promień (LR)?
Odp.: Często usłyszysz kolanko SR45 lub kolanko LR45.45 lub 90 odnosi się do kąta zagięcia przy montażu doczołowym
do zmiany kierunku przepływu. Kolano o dużym promieniu (kolano LR 90 lub kolano LR 45) będzie miało kolano rury, które
będzie 1,5 razy większy od średnicy rury.Zatem 6-calowy LR 90 ma promień gięcia równy 1,5 x nominalny rozmiar rury.
Kolano o krótkim promieniu (SR45 lub SR90) ma zagięcie rury równe rozmiarowi złączki, zatem kolano 6” SR 45
ma promień gięcia wynoszący 6 cali nominalnego rozmiaru rury.
P: Co to jest kolanko 3R lub 3D?
O: Po pierwsze, terminy 3R i 3D są używane jako synonimy.Kolano ze spoiną doczołową 3R ma promień zgięcia
3-krotność nominalnej średnicy rury.Łokieć 3R jest równy kolankowi 3D
Serwis firmy DEE PIPING
1. Wsparcie techniczne
2. Kontrola jakości surowca.
3. Kontrola w czasie produkcji.
4. Test końcowy obejmuje test powierzchni, wymiar, test PT, test RT i test ultradźwiękowy
5. Zgłoś test każdej przesyłki
4. Elastyczne warunki dostawy.EXW FOB CIF CFR DDP DDU
5. Elastyczne sposoby płatności: LC.TT.DP
6. Dostosowany pakiet zawiera logo.Wymiary obudowy.
7. 18-miesięczny czas gwarancji jakości.
9. Bezpłatna wymiana drogą powietrzną w przypadku stwierdzenia jakiegokolwiek błędu
10. 24 godziny na przesłanie odpowiedzi na pytania
Polecane produkty
