UNS31803 Wyposażenie rurowe z stali nierdzewnej do urządzeń chemicznych i wody morskiej

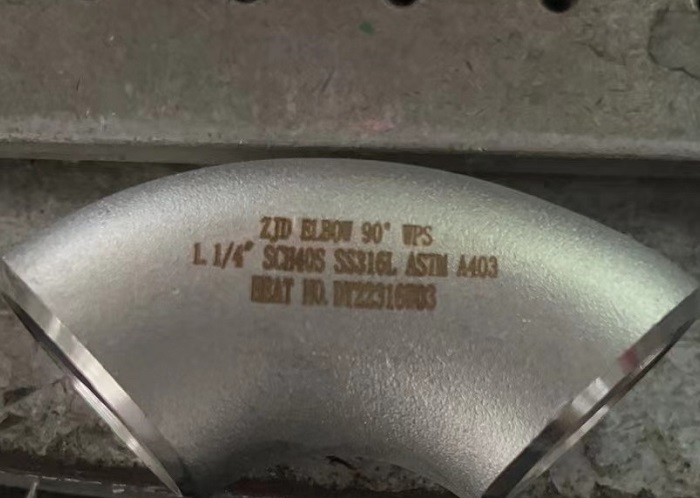

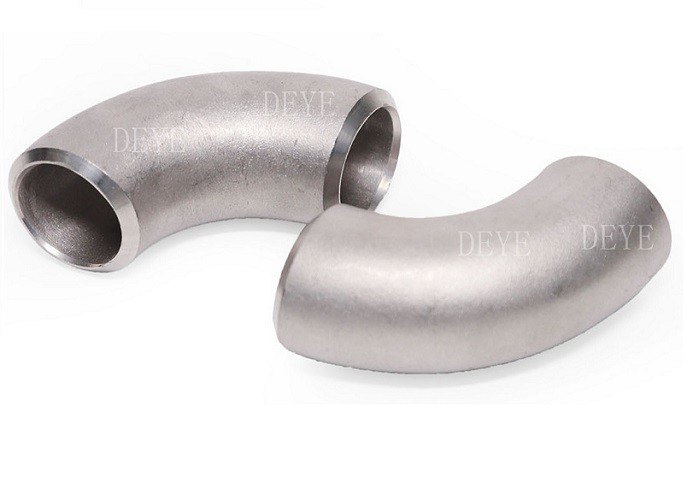

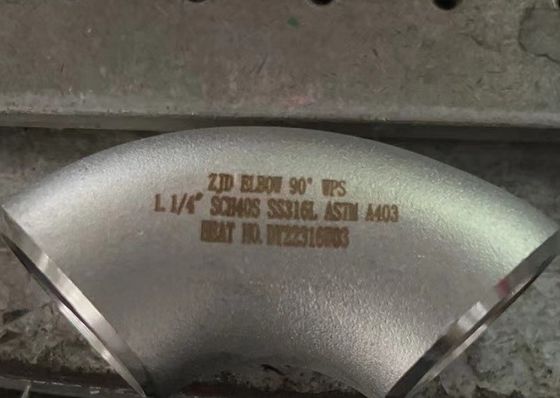

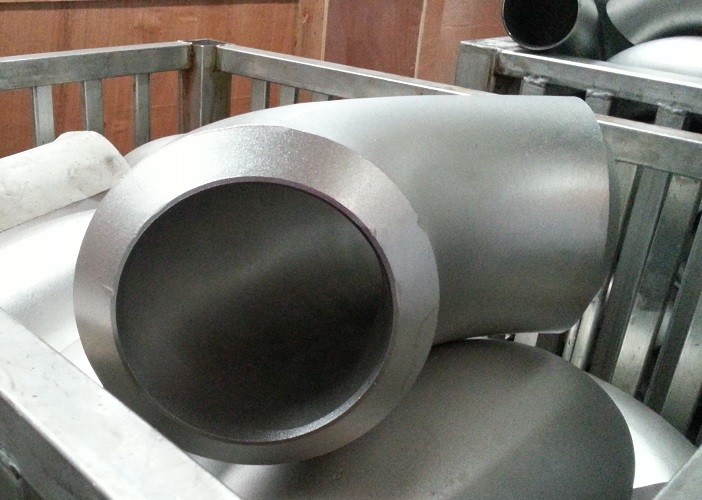

Rurociągi ze stali nierdzewnej Łokcie:Takie armatury rurowe są używane do zmiany kierunku przepływu.Łokieć 90 stopni jest używana głównie do podłączenia węży do pomp wodnych, zawory i kanalizacje pokładowe, podczas gdy łokieć 45 stopni jest najczęściej stosowany w instalacjach wodociągowych, sieciach rur przemysłowych elektronicznych i chemicznych, żywności, rur klimatyzacyjnych,produkcja ogrodowa, rolnictwa i instalacji energii słonecznej.

Informacje/specyfikacje produktów:

Cechy/Właściwości

• Wyposażenie z zapłonami tylnymi to wyposażenie rurowe wykorzystywane do zmiany drogi przewodzenia rurociągu (łokcie), zmniejszenia/zwiększenia wielkości otworu rurociągu (reduktory), rozgałęzienia rurociągu (płon, krzyż) lub osłonięcia rurociągu (kapułka z zapłonami tylnymi)
• Zestawy zestawów z napędem tylnym są dostępne w różnych kształtach (łokcie, tees, reduktory, krzyże, czapki, końce sztubu), rodzajach materiałów (węgiel, wysokiej wydajności węgiel, nisko stopniany, nierdzewny, dupleks i stopni niklu),
i wymiarów (od 2 do 24 cali w przypadku bezszwu lub spawanego, 26"-72" w przypadku spawanego).
• Główne specyfikacje dla łączników z podwoziami to ASME B16.9 (łączniki węglowe i stopowe) i MSS SP 43 (włączający ASME B16.9 dla łączników BW ze stali nierdzewnej, dupleksów i stopów niklu).
• łączniki rurowe ze zwojem wstecznym sprzedawane są jako SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• W przypadku stali nierdzewnej częściej występują zwojowe łączniki zwojowe z przyczepami wstecznymi ze względu na ich przewagę kosztową.
• Powszechnym materiałem do łączników z spawaniami wstecznymi są A234 WPB, wysokiej wydajności stal węglowa, stal nierdzewna 304 i 316 oraz stopy niklu.
• Zwożone łączniki rurowe ze stali węglowej i stali nierdzewnej są elementami łączącymi, które umożliwiają montaż zaworów, rur i urządzeń do systemu rurociągowego.

Technologia/ Arkusze danych technicznych

Wykaz grubości łączników rurowych ANSI B16.9

Jednostka: mm

Tabela 1 Wymiary łokci o długim promieniu

UWAGA GENERALNA: Wszystkie wymiary są w milimetrach.

Tabela 2 Wymiary łokcia redukcyjnego o długim promieniu

Tabela 3 Wymiary długiego promienia zwraca Tabela 4 Wymiary łokci krótkiego promienia

Tabela 5 Wymiary krótkiego promienia 180 stopni Powraca Tabela 6 Wymiary 3D Łokcia

Proces produkcji

1. surowiec Odbiór i cięcie

2.Identyfikacja materiału

3Łokcie, obudowy, reduktory, czapki, końcówki, rodzaje urządzeń rurowych, kształtujące

4. Proces wyciągania materiału (z spawanymi łokciami)

5. Obróbka cieplna urządzeń rurowych SS

6Strzał Wybuch i czyszczenie.

7Sprawdzanie powierzchni

8Po polerowaniu.

9. Rurociągi ze stali nierdzewnej

Zastosowanie/użycie

Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny, przemysł elektryczny, budowa statków, sprzęt i rurociągi na nawozy, konstrukcja,petrochemicznePrzemysł farmaceutyczny, itd.

FAQ/ Pytania i odpowiedzi klientów

Q:Klient poprosił o osprzęt spawania w A105:
A: Najczęściej stosowany materiał do złożeń z kością ze stali węglowej to A234WPB. Jest on równoważny do flans A105, jednak nie ma czegoś takiego jak kości złożeń z kością A105 lub A106.Wyposażenie A234WPB jest wykonane z A106GRA105 jest materiałem ze sztabu, wykutego jako podciśnieniowe łączniki lub flansze.

Q: Wymagania klientów:
A:Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
Klient, który potrzebuje “normalizowanych” łączników z spawaniami wstecznymi, powinien poprosić o łączniki WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.

P:Klient zapomniał wspomnieć o harmonogramie rurociągów:
A:W przypadku, gdy nie jest wymieniony harmonogram, należy podać identyfikator urządzenia w celu uzyskania identyfikacji urządzenia.Zakładamy, że wymagana jest standardowa ściana..

P:Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach do spawania tylnego:
A:Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
Bezszwedzone łączniki rurowe NIE są powszechne w rozmiarach większych niż 12 ̊.Dostępne są w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.

P:Co oznacza krótki promieniec (SR) lub długi promieniec (LR)?

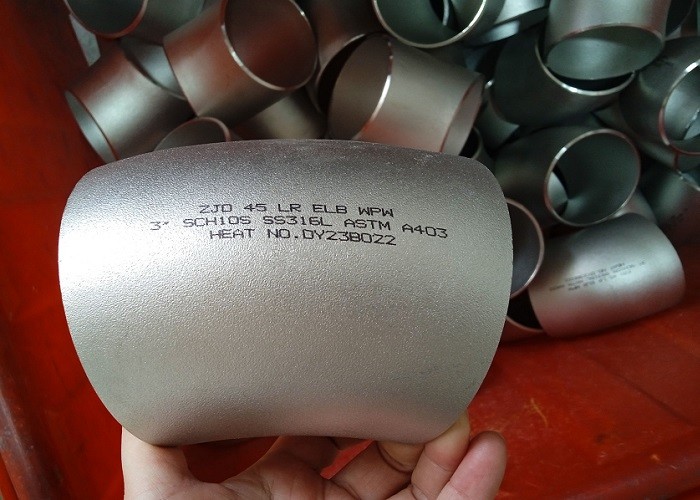

A:Często słyszy się o łokciu SR45 lub łokciu LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania pośladkowego w celu zmiany kierunku przepływu.
Długie łokcie promieniowe (LR 90 Elbow lub LR 45 Elbow) będą miały zakręcenie rury, które będzie 1,5 razy większe niż wielkość rury.

Łokieć o krótkim promieniu (SR45 lub SR90) ma zakręcenie rury równe wielkości armatury, więc 6 ′′ SR 45 ma zakręcenie promieniowe o nominalnej wielkości rury 6 ′′.

P:Co to jest 3R lub 3D układ rury łokcia?
A:Po pierwsze, terminy 3R lub 3D są używane jako synonimy.

Nasza służba

1Wsparcie techniczne
2Kontrola jakości surowców.
3. inspekcja w czasie produkcji.
4Test końcowy obejmuje test powierzchniowy, wymiar, test PT, test RT, test ultradźwiękowy
5. Raport z każdego przesyłki
4. Elastyczne warunki dostawy. EXW FOB CIF CFR DDP DDU
5. Elastyczne sposoby płatności: LC. TT. DP
6/Pakowanie na zamówienie zawiera logo. /Rozmiar walizki.
718 miesięcy gwarancji jakości.
9. Bezpłatna wymiana lotnicza w przypadku ustalenia błędu
10. 24 godziny na odpowiedzi na pytania
