Bezszwowe dopasowane łączniki rurowe ze stali nierdzewnej SCH10S SCH40S SCH80S SCH160S
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001: 2015 |
| Numer modelu | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD 2-100 dollars for SS36L Reducers |
| Szczegóły pakowania | Ply-drewniane skrzynie, palety, kartony |
| Czas dostawy | 10 dni roboczych |
| Możliwość Supply | 25 ton na miesiąc |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Połączenie | Spawane doczołowo BW |
|---|---|---|---|
| Gęstość | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | Powierzchnia | Marynowanie, polskie |
| Podkreślić | Pozostałe urządzenia i urządzenia,z stali nierdzewnej,SCH10S łączniki rurowe dupleks ze stali nierdzewnej |
||
opis produktu

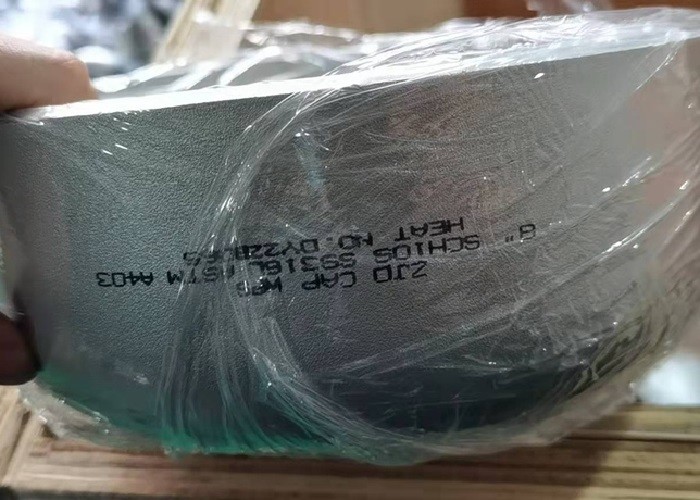

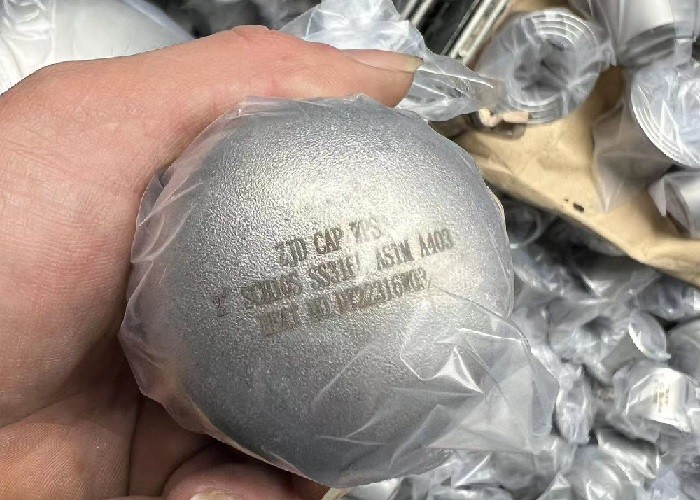

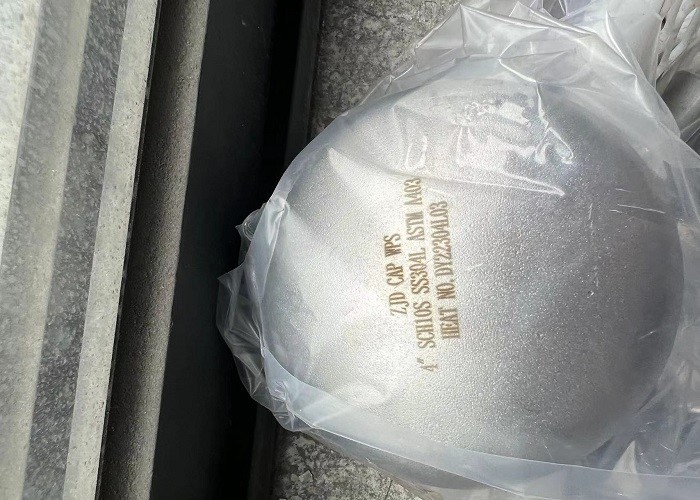

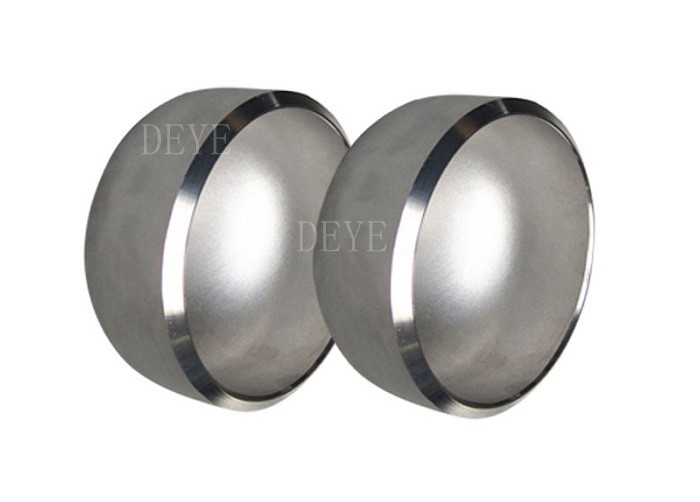

Włókna ze stali nierdzewnej:Kapułka stalowa jest również nazywana stalową wtyczką, zazwyczaj jest spawana do końca rury, aby zamknąć rurociąg, więc funkcja jest taka sama jak wtyczka rurociągowa.Włókna rurowe ze stali węglowej, pokrywa ze stali nierdzewnej, pokrywa ze stali stopowej o grubości rur SCH5SM 10SM 20SM 40SM 80S, 160S. XXS.
Informacje/specyfikacje produktów:
| Nazwa produktu | Wyroby ze stali nierdzewnej bez szwu i spawane9 |
| Rodzaje |
Kapsułki, Reduktory, Reduktory Ecc, LR Elbows, SR Elbow, 180° Return, Bends, Reducing Eblow, Straight Tee, Equal Tee, Y Tee, Stub Ends, |
| Wielkość | 1/2"-72" DN15-DN1800 |
| Gęstość ściany | Od niskiej grubości do większej grubości SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP grubość JIS |
| Standardowy | Wymagania w zakresie stosowania metody ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, norma EN itp. | |
| Materiał | Stalo nierdzewne304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Dwuobieżny SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Stal węglowa A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Powierzchnia | Sprężanie piaskiem, oczyszczanie kwasem, polerowanie |
Cechy/Właściwości
Kapułka stalowa jest również nazywana stalową wtyczką, zazwyczaj jest spawana do końca rury, aby zamknąć rurociąg, więc funkcja jest taka sama jak wtyczka rurociągowa.Włókna rurowe ze stali węglowej, Czapka ze stali nierdzewnej, Czapka ze stali stopowej
• Zestawy zestawu z przyrządem zapasowym dostępne są w wielu kształtach (łokcie, szczeble, reduktory, krzyże, czapki, końce sztuczek), rodzajach materiałów (węgiel, węgiel o wysokiej wydajności, niskim stopzie, nierdzew, dupleks,i stopów niklu) i wymiarów (2 do 24 cali w bezszwowych lub spawanych, 26"-72" w spawanych).
• Wyposażenie z zapłonami tylnymi to wyposażenie rurowe wykorzystywane do zmiany drogi przewodzenia rurociągu (łokcie), zmniejszenia/zwiększenia wielkości otworu rurociągu (reduktory), rozgałęzienia rurociągu (płon, krzyż) lub osłonięcia rurociągu (kapułka z zapłonami tylnymi)
• Główne specyfikacje dla łączników z podwoziami to ASME B16.9 (łączniki węglowe i stopowe) i MSS SP 43 (włączający ASME B16.9 dla łączników BW ze stali nierdzewnej, dupleksów i stopów niklu).
• łączniki rurowe ze zwojem wstecznym sprzedawane są jako SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• W przypadku stali nierdzewnej częściej występują zwojowe łączniki zwojowe z przyczepami wstecznymi ze względu na ich przewagę kosztową.
• Powszechnym materiałem do łączników z spawaniami wstecznymi są A234 WPB, wysokiej wydajności stal węglowa, stal nierdzewna 304 i 316 oraz stopy niklu.
• Zwożone łączniki rurowe ze stali węglowej i stali nierdzewnej są elementami łączącymi, które umożliwiają montaż zaworów, rur i urządzeń do systemu rurociągowego.
Technologia/ Arkusze danych technicznych
Wykaz grubości łączników rurowych ANSI B16.9
Jednostka: mm
| Wielkość rur | Wyjściowy miernik | Normalna grubość ściany | |||||||||||||||
| Sch5s | Sch10S | Sch20 | Sch30 | Sch40s | Choroby przenoszone drogą płciową | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | / | 1. 24 | / | / | 1. 73 | 1. 73 | 1. 73 | / | 2. 41 | 2. 41 | 2. 41 | / | / | / | / | / |
| 1/4 | 13. 7 | / | 1. 65 | / | / | 2. 24 | 2. 24 | 2. 24 | / | 3. 02 | 3. 02 | 3. 02 | / | / | / | / | / |
| 3/8 | 17. 1 | / | 1. 65 | / | / | 2. 31 | 2. 31 | 2. 31 | / | 3. 20 | 3. 20 | 3. 20 | / | / | / | / | / |
| 1/2 | 21. 3 | 1.65 | 2. 11 | / | / | 2. 77 | 2. 77 | 2. 77 | / | 3. 73 | 3. 73 | 3. 73 | / | / | / | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | / | / | 2. 87 | 2. 87 | 2. 87 | / | 3. 91 | 3. 91 | 3. 91 | / | / | / | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | / | / | 3. 38 | 3. 38 | 3. 38 | / | 4. 55 | 4. 55 | 4. 55 | / | / | / | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | / | / | 3. 56 | 3. 56 | 3. 56 | / | 4. 85 | 4. 85 | 4. 85 | / | / | / | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | / | / | 3. 68 | 3. 68 | 3. 68 | / | 5. 08 | 5. 08 | 5. 08 | / | / | / | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | / | / | 3. 91 | 3. 91 | 3. 91 | / | 5. 54 | 5. 54 | 5. 54 | / | / | / | 8. 74 | 11. 07 |
| 2 i pół | 73. 0 | 2. 11 | 3. 05 | / | / | 5. 16 | 5. 16 | 5. 16 | / | 7. 01 | 7. 01 | 7.01 | / | / | / | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | / | / | 5. 49 | 5. 49 | 5. 49 | / | 7. 62 | 7. 62 | 7. 62 | / | / | / | 11. 13 | 15. 24 |
| 3 i pół | 101. 6 | 2. 11 | 3. 05 | / | / | 5. 74 | 5. 74 | 5. 74 | / | 8. 08 | 8. 08 | 8. 08 | / | / | / | / | / |
| 4 | 114. 3 | 2. 11 | 3. 05 | / | / | 6. 02 | 6.02 | 6. 02 | / | 8. 56 | 8. 56 | 8. 56 | / | 11. 13 | / | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | / | / | 6. 55 | 6. 55 | 6. 55 | / | 9. 53 | 9. 53 | 9. 53 | / | 12. 70 | / | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | / | / | 7. 11 | 7. 11 | 7. 11 | / | 10. 97 | 10. 97 | 10. 97 | / | 14. 27 | / | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 7. 92 | 9. 53 | / | 9. 53 | 11. 13 | 15. 09 | / | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | / |
| 16 | 406. 4 | 4. 19 | 4. 78 | 7. 92 | 9. 53 | / | 9. 53 | 12. 70 | 16. 66 | / | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | / |
| 18 | 457. 2 | 4. 19 | 4. 78 | 7. 92 | 11. 13 | / | 9. 53 | 14. 27 | 19. 05 | / | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | / |
| 20 | 508. 0 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | / | 9. 53 | 15. 09 | 20. 62 | / | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | / |
| 22 | 558. 8 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | / | 9. 53 | / | 22. 23 | / | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | / |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | / | 9. 53 | 17. 48 | 24. 61 | / | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | / |
| 26 | 660.4 | / | / | 12. 70 | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 28 | 711.2 | / | / | 12. 70 | 15. 88 | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 32 | 812. 8 | / | / | 12. 70 | 15. 88 | / | 9. 53 | 17. 48 | / | / | 12. 70 | / | / | / | / | / | / |
| 34 | 863. 6 | / | / | 12. 70 | 15. 88 | / | 9. 53 | 17. 48 | / | / | 12. 70 | / | / | / | / | / | / |
| 36 | 914. 4 | / | / | 12. 70 | 15. 88 | / | 9. 53 | 17. 48 | / | / | 12. 70 | / | / | / | / | / | / |
| 38 | 965.2 | / | / | / | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 40 | 1016. 0 | / | / | / | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 42 | 1066. 8 | / | / | / | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 44 | 1117. 6 | / | / | / | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 46 | 1168.4 | / | / | / | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
| 48 | 1219. 2 | / | / | / | / | / | 9. 53 | / | / | / | 12. 70 | / | / | / | / | / | / |
Wymiary reduktorów
| Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Długość, E [Uwaga (1) ] | Ograniczenie grubości ściany w stosunku do długości, E | Długość, E1 [Uwaga (2) ] |
| 1/2 ′′ | 21.3 | 25 | 4.57 | 25 |
| 3/4 ′′ | 26.7 | 25 | 3.81 | 25 |
| 1 | 33.4 | 38 | 4.57 | 38 |
| 1-1/4 | 42.2 | 38 | 4.83 | 38 |
| 1-1/2 | 48.3 | 38 | 5.08 | 38 |
| 2 | 60.3 | 38 | 5.59 | 44 |
| 2-1/2 | 73.0 | 38 | 7.11 | 51 |
| 3 | 88.9 | 51 | 7.62 | 64 |
| 3-1/2 | 101.6 | 64 | 8.13 | 76 |
| 4 | 114.3 | 64 | 8.64 | 76 |
| 5 | 141.3 | 76 | 9.65 | 89 |
| 6 | 168.3 | 89 | 10.92 | 102 |
| 8 | 219.1 | 102 | 12.70 | 127 |
| 10 | 273.0 | 127 | 12.70 | 152 |
| 12 | 323.8 | 152 | 12.70 | 178 |
| 14 | 355.6 | 165 | 12.70 | 191 |
| 16 | 406.4 | 178 | 12.70 | 203 |
| 18 | 457.0 | 203 | 12.70 | 229 |
| 20 | 508.0 | 229 | 12.70 | 254 |
| 22 | 559.0 | 254 | 12.70 | 254 |
| 24 | 610.0 | 267 | 12.70 | 305 |
| 26 | 660.0 | 267 | ||
| 28 | 711.0 | 267 | ||
| 30 | 762.0 | 267 | ||
| 32 | 813.0 | 267 | ||
| 34 | 864.0 | 267 | ||
| 36 | 914.0 | 267 | ||
| 38 | 965.0 | 305 | ||
| 40 | 1016!0 | 305 | ||
| 42 | 1067!0 | 305 | ||
| 44 | 118.0 | 343 | ||
| 46 | 1 168.0 | 343 | ||
| 48 | 1219!0 | 343 |
Stal nierdzewna jest skrótem dla stali nierdzewnej i odpornej na kwasy.;Stal, która jest odporna na korozję chemiczną (taką jak kwas, alkalia, sól itp.) nazywana jest stali odpornej na kwas.najczęściej stosowany materiał to SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205
Proces produkcji
1. surowiec Odbiór i cięcie
2Identyfikacja materiału
3Łokcie, obudowy, reduktory, czapki, końcówki, rodzaje urządzeń rurowych, kształtujące
4. Proces wyciągania materiału (z spawanymi łokciami)
5. Obróbka cieplna urządzeń rurowych SS
6Strzał Wybuch i czyszczenie.
7Sprawdzanie powierzchni
8Po polerowaniu.
9. Rurociągi ze stali nierdzewnej
Zastosowanie/użycie
Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny, przemysł elektryczny, budowa statków, sprzęt i rurociągi na nawozy, konstrukcja,petrochemicznePrzemysł farmaceutyczny, itd.
Standardy odniesienia
Specyfikacja ASME B16.9 dla oprawianych na tyłach łączników
Specyfikacja ASME B16.9 jest przeznaczona dla elementów sprzęgłowych spawanych na tyłach stosowanych w rurociągach przemysłowych, w tym łokcia, odciski, krzyż, czapka, reduktor itp.
Standardowy zakres
Norma obejmuje specyfikacje NPS 1/2 do NPS 48 (DN15-DN1200) fabrycznie wykonanych łączników rurowych spawanych na przycisk, wymiary ogólne, wartości tolerancji, metody badań i oznakowania.
Wyposażenie specjalne
Specjalne wyposażenie odnosi się tutaj do specjalnych rozmiarów, kształtów i tolerancji uzgodnionych między kupującym a producentem.
Pozostałe części i akcesoria
Produkcja biegów i pozostałych elementów ozdobnych wykonana za pomocą spań obwodowych lub przecinających jest uważana za wykonanie rurociągów, które nie mogą być objęte niniejszą normą.
Jednostki zgodnie z normą ASME B16.9 podawane są zarówno w jednostkach SI (metrycznych), jak i w jednostkach zwyczajowych Stanów Zjednoczonych.
FAQ/ Pytania i odpowiedzi klientów
Q:Klient poprosił o osprzęt spawania w A105:
A: Najczęściej stosowany materiał do złożeń z kością ze stali węglowej to A234WPB. Jest on równoważny do flans A105, jednak nie ma czegoś takiego jak kości złożeń z kością A105 lub A106.Wyposażenie A234WPB jest wykonane z A106GRA105 jest materiałem ze sztabu, wykutego jako podciśnieniowe łączniki lub flansze.
Q: Wymagania klientów:
A:Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
Klient, który potrzebuje normalizowanych łączników z spawaniami wstecznymi, powinien poprosić o łączniki WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.
P:Klient zapomniał wspomnieć o harmonogramie rurociągów:
A:W przypadku, gdy nie jest wymieniony harmonogram, należy podać identyfikator urządzenia w celu uzyskania identyfikacji urządzenia.Zakładamy, że wymagana jest standardowa ściana..
P:Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach do spawania tylnego:
A:Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
Bezszwedzone łączniki rurowe NIE są powszechne w rozmiarach większych niż 12 ̊.Dostępne są w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.
P:Co oznacza krótki promieniec (SR) lub długi promieniec (LR)?
A:Często słyszy się o łokciu SR45 lub łokciu LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania pośladkowego w celu zmiany kierunku przepływu.
Długie łokcie promieniowe (LR 90 Elbow lub LR 45 Elbow) będą miały zakręcenie rury, które będzie 1,5 razy większe niż wielkość rury.
Łokieć o krótkim promieniu (SR45 lub SR90) ma zakręcenie rury równe wielkości armatury, więc 6 ′′ SR 45 ma zakręcenie promieniowe o nominalnej wielkości rury 6 ′′.
P:Co to jest 3R lub 3D układ rury łokcia?
A:Po pierwsze, terminy 3R lub 3D są używane jako synonimy.
