BW SS316 łączniki rurowe ze stali nierdzewnej 45° łokieć z ISO9001

Krótkie wprowadzenie

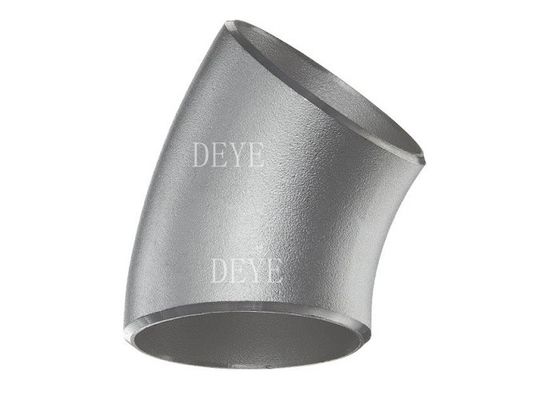

Łokieć rurowa 45° służy do łączenia rur pod kątem 45°.jest to urządzenie urządzające rurę, które jest zgięte w taki sposób, aby wywołać 45° zmianę kierunku przepływu płynu/gazu w rurzeFunkcja łokcia 45° jest taka sama jak łokcia 90°, ale pomiar wymiarów jest inny niż w przypadku łokcia 90°..Jednak wymiar środka do twarzy nie jest równoważny promieniowi, jak w łokciach 90 ° LR.

Cechy/Właściwości

Łokcie: Takie urządzenia rurowe są używane do zmiany kierunku przepływu.Łokieć 90 stopni jest używana głównie do podłączenia węży do pomp wodnych, zawory i kanalizacje pokładowe, podczas gdy łokieć 45 stopni jest najczęściej stosowany w instalacjach wodociągowych, sieciach rur przemysłowych elektronicznych i chemicznych, żywności, rur klimatyzacyjnych,produkcja ogrodowa, rolnictwa i instalacji energii słonecznej.

Wykaz grubości zgodnie z ANSI B16.9, MSS SP-44

Wymiary łokci

Najczęściej stosowany materiał do łączników rurowych spawanych ss z tyłem to SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Szczegółowa specyfikacja materiału poniżej.

Analiza materiału

304/304L (UNS S30400/S30403)

Skład chemiczny w %

Dwuosobowy SS SAF2507 ((UNS32750)

Wydajność mechaniczna

Określenie: A 403/A 403M ?? 06 Standardowa specyfikacja wyposażenia rurociągowego austenitycznego ze stali nierdzewnej

Inne dokumenty, do których odwołuje się

Standardy ASTM:

A 351/A 351M Specyfikacja odlewów austenitycznych do części podciśnieniowych

A 370 Metody badań i definicje dla badań mechanicznych wyrobów stalowych

480/A 480M Specyfikacja ogólnych wymagań dla płaskich walcowanych płyt, blach i taśm ze stali nierdzewnej i odpornej na ciepło

A 743/A 743M Specyfikacja dla odlewów żelazo-chrom, żelazo-chrom-nikel, odporne na korozję, do zastosowań ogólnych

Specyfikacja 744/A 744M dla odlewów, żelazo-chrom niklu, odpornych na korozję, do ciężkiej obsługi

A 751 Metody badawcze, praktyki i terminologia analizy chemicznej wyrobów stalowych

Specyfikacja 960/A 960M dotycząca wspólnych wymogów dla łączników rurociągowych ze stali wykutej

E 112 Metody badawcze do określania średniej wielkości ziarna

E 165 Metoda badawcza do badania płynnych materiałów penetrujących

Standardy ASME:

ASME B16.9 Wytworzone fabrycznie łączniki spawalnicze ze stali walcowanej

ASME B16.11 Wyposażenie stalowe, spawanie w gniazdach i końcówki z nitkami

Standardy MSS: MSS SP-25 Standardowy system oznakowania zaworów, łączników,

Włókna i złącza

MSS SP-43 Standardowa praktyka dotycząca lekkich elementów zestawów spawalniczych ze stali nierdzewnej

MSS SP-79 Wstawki reduktorów z spawaniem z gniazdkiem

Proces produkcji

1. surowiec Odbiór i cięcie

2.Identyfikacja materiału

3Łokcie, obudowy, reduktory, czapki, końcówki, rodzaje urządzeń rurowych, kształtujące

4. Proces wyciągania materiału (z spawanymi łokciami)

5. Obróbka cieplna urządzeń rurowych SS

6Strzał Wybuch i czyszczenie.

7Sprawdzanie powierzchni

8Po polerowaniu.

9. Rurociągi ze stali nierdzewnej

Częste pytania

P:Klient poprosił o łączniki spawania w A105:
Odpowiedź: Najczęstszym materiałem do dopasowania zestawu z walcami węglowymi jest A234WPB. Jest on równoważny z brzytwami A105, jednak nie ma czegoś takiego jak dopasowanie zestawu z walcami węglowymi A105 lub A106.
A106 Gr.B jest dla urządzeń rurowych. Urządzenia A234WPB są wykonane z rur A106GR.B. A105 jest materiałem z prętu wykuwanego jako Urządzenia wysokiego ciśnienia lub paska

P: Klient żąda “Normalizowanych” “Fitings ”
Odpowiedź: Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w wersjach A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
Klient, który potrzebuje “normalizowanych” łączników z spawaniami wstecznymi, powinien poprosić o łączniki WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.

P: Klient zapomniał wspomnieć o harmonogramie rurociągu:
A: Armatury z zapłonami węglowymi sprzedawane są według rozmiaru rury, ale harmonogram rury musi być określony tak, aby identyfikator urządzenia odpowiadał identyfikatorom rury.Zakładamy, że wymagana jest standardowa ściana..

P; Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach spawania:
Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
Bezszwedzone łączniki rurowe NIE są powszechne w rozmiarach większych niż 12 ̊.Dostępne są w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.

P: Co oznacza krótki promień (SR) lub długi promień (LR)?

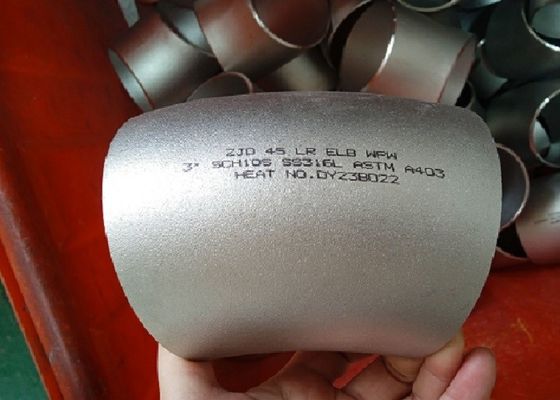

Odpowiedź: Często słyszy się o łokciu SR45 lub łokciu LR45. 45 lub 90 odnosi się do kąta zakrętu do mocowania pośladków w celu zmiany kierunku przepływu.
Długie łokcie promieniowe (LR 90 Elbow lub LR 45 Elbow) będą miały zakręcenie rury, które będzie 1,5 razy większe niż wielkość rury.
Łokieć o krótkim promieniu (SR45 lub SR90) ma zakręcenie rury równe wielkości armatury, więc 6 ′′ SR 45 ma zakręcenie promieniowe o nominalnej wielkości rury 6 ′′.

P: Co to jest urządzenie 3R lub 3D do rur łokciowych?
Odpowiedź: Po pierwsze, terminy 3R lub 3D są używane jako synonimy.

Nasza służba

1Wsparcie techniczne

2Kontrola jakości surowców.

3. inspekcja w czasie produkcji.

4Test końcowy obejmuje test powierzchniowy, wymiar, test PT, test RT, test ultradźwiękowy

5. Raport z każdego przesyłki

4Elastyczne warunki dostawy EXW FOB CIF CFR DDP DDU

5. Elastyczne sposoby płatności: LC. TT. DP

6/Kustomowany pakiet zawiera logo.

7. 18 miesięcy Gwarancja jakości.

9. Bezpłatna wymiana lotnicza w przypadku ustalenia błędu

10. 24 godziny na odpowiedzi na pytania
