Wyposażenie rurowe z stali nierdzewnej typu dupleks UNS31803 32750 dla rur o krytycznej korozji
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001: 2015 |
| Numer modelu | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD 2-100 dollars for SS36L Elbow |
| Szczegóły pakowania | Ply-drewniane skrzynie, palety, kartony |
| Czas dostawy | 10 dni roboczych |
| Możliwość Supply | 25 ton na miesiąc |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Połączenie | Spawane doczołowo BW |
|---|---|---|---|
| Gęstość | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | Powierzchnia | Marynowanie, polskie |
| Podkreślić | Złączki rurowe ze stali nierdzewnej duplex,Wyroby z stali nierdzewnej,32750 Artykuły rurowe ze stali podwójnej |
||
opis produktu

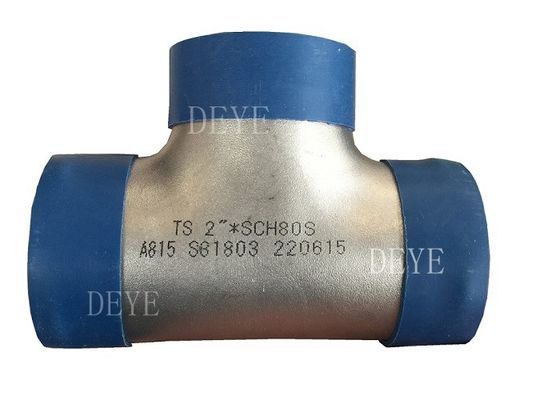

T-shirt z stali nierdzewnejT-w kształcie urządzenia rurowego stosowanego w systemie wodociągowym ma jedno wejście i dwa wyjścia ustawione pod kątem 90 stopni od rurociągu głównego.Ten rodzaj urządzenia jest używany do połączenia dwóch rur i zrobić ich kierunku przepływu jako jedenJeśli wszystkie trzy strony tego urządzenia mają taki sam rozmiar, nazywa się je równym, w przeciwnym razie nierównym.
Informacje/specyfikacje produktów:
| Nazwa produktu | duplex SS SDSS Butt-Welding Stal nierdzewna bezszwowa i spawana |
| Rodzaje |

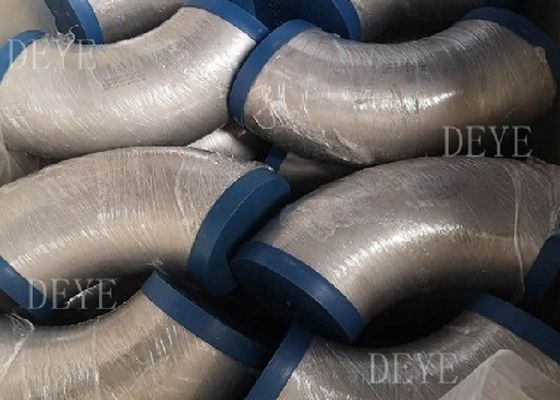

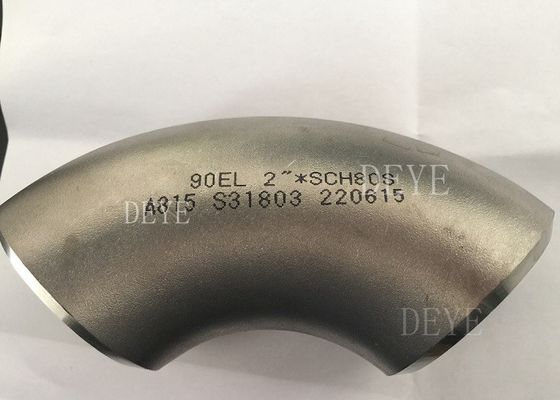

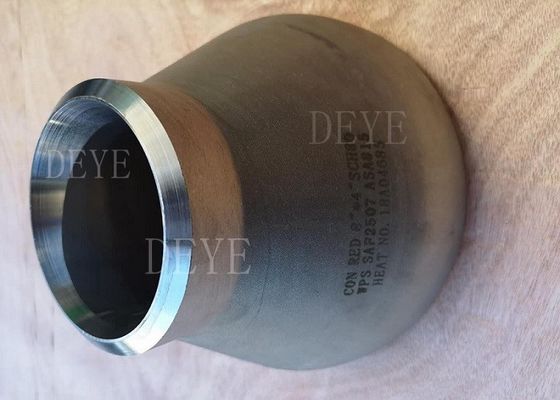

LR Łokcie, SR Łokcie, 180° Powroty, Zgięcia, Redukcja Łokcia, 22.5° Łokcie, 45° Łokcie Straight Tee, Equal Tee, Reducing Tee, Y Tee Zmniejszacze, zmniejszacze koncentryczne, zmniejszacze ekscentryczne Głowice, końcówki |
| Wielkość | 1/2"-72" |
| Gęstość ściany |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120, SCH160S,XXS,DIN,SGP grubość JIS |
| Standardowy | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, norma EN itp. | |
| Materiał | Stalo nierdzewne304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Dwuobieżny SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Stal węglowa A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Powierzchnia | Sprężanie piaskiem, oczyszczanie kwasem, polerowanie |
Analiza chemiczna materiału i właściwości mechaniczne
Stal nierdzewna jest skrótem dla stali nierdzewnej i odpornej na kwasy.;Stal odporna na korozję chemiczną (np. kwas, alkalia, sól itp.) nazywana jest stali odpornej na kwas.
Najczęściej stosowany materiał to SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Szczegółowa specyfikacja materiału Duplex ss:
SAF2205 (UNS31803)
Skład chemiczny w %
| C≤ | Si ≤ | Mn ≤ | P ≤ | S ≤ | Kr | Ni | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Wydajność mechaniczna
| Elementy badawcze | Test temp. | Wydajność | Dane standardowe |
| Wytrzymałość na rozciąganie | Temperatura pomieszczenia. | Siła wydajności s≥ | 450 Mpa |
| Wytrzymałość na rozciąganie h ≥ | 620 Mpa | ||
| Wydłużenie w % > | 25 | ||
| Zmniejszenie powierzchni | / | ||
| Wartość oddziaływania KV ((J) | Temperatura pomieszczenia. | Strona | / |
| Twardota Brinella | Temperatura pomieszczenia. | ≤ | 290 |
| twardość Rockwell | Temperatura pomieszczenia. | ≥ | / |

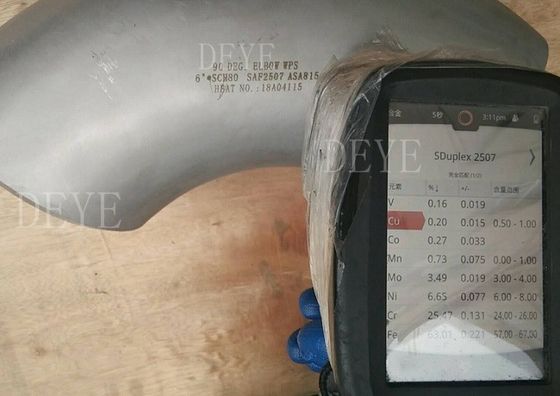

SAF2507 ((UNS32750)
Skład chemiczny w %
| c ≤ | Si≤ | Mn ≤ | P≤ | S≤ | Kr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Wydajność mechaniczna
| Elementy badawcze | Test temp. | Wydajność | Dane standardowe | |
| Wciągłość | Temperatura pomieszczenia. | Siła wydajności | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Wytrzymałość na rozciąganie | Ø≤55 R0,002 ≥ | 800 MPa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Wyciąganie A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Twardość Brinella HB | Temperatura pomieszczenia. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Technologia/ Arkusze danych technicznych
Wykaz grubości łączników rurowych ANSI B16.9
Jednostka: mm
|
Rury standardowe Rozmiar DN (w) |
Na zewnątrz Rozmiar D |
Normalna grubość ściany | ||||||||||
| Sch5s | Sch10S | Sch40s | Choroby przenoszone drogą płciową | Sch40 | Sch80s | XS | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | / | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | / | / | / | / |
| 1/4 | 13. 7 | / | 1. 65 | 2. 24 | 2. 24 | 2. 24 | 3. 02 | 3. 02 | / | / | / | / |
| 3/8 | 17. 1 | / | 1. 65 | 2. 31 | 2. 31 | 2. 31 | 3. 20 | 3. 20 | / | / | / | / |
| 1/2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | / | / | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | / | / | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | 3. 38 | 3. 38 | 3. 38 | 4. 55 | 4. 55 | / | / | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | / | / | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5. 08 | 5. 08 | / | / | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | / | / | 8. 74 | 11. 07 |
| 2 i pół | 73. 0 | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | / | / | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | / | / | 11. 13 | 15. 24 |
| 3 i pół | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8. 08 | 8. 08 | / | / | / | / |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6. 02 | 6.02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | / | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | / | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | / | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10. 31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | / | 9. 53 | 11. 13 | / | 12. 70 | 27. 79 | 31. 75 | 35. 71 | / |
| 16 | 406. 4 | 4. 19 | 4. 78 | / | 9. 53 | 12. 70 | / | 12. 70 | 30. 96 | 36. 53 | 40. 49 | / |
| 18 | 457. 2 | 4. 19 | 4. 78 | / | 9. 53 | 14. 27 | / | 12. 70 | 34. 96 | 39. 67 | 45. 24 | / |
| 20 | 508. 0 | 4. 78 | 5. 54 | / | 9. 53 | 15. 09 | / | 12. 70 | 38. 10 | 44. 45 | 50. 01 | / |
| 22 | 558. 8 | 4. 78 | 5. 54 | / | 9. 53 | / | / | 12. 70 | 41. 28 | 47. 63 | 53. 98 | / |
| 24 | 609. 6 | 5. 54 | 6. 35 | / | 9. 53 | 17. 48 | / | 12. 70 | 46. 02 | 52. 37 | 59. 54 | / |
| 26 | 660.4 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 28 | 711.2 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 30 | 762. 0 | 6. 35 | 7. 92 | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 32 | 812. 8 | / | / | / | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / |
| 34 | 863. 6 | / | / | / | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / |
| 36 | 914. 4 | / | / | / | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / |
| 38 | 965.2 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 40 | 1016. 0 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 42 | 1066. 8 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 44 | 1117. 6 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 46 | 1168.4 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
| 48 | 1219. 2 | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / |
Tabela 1 Wymiary stopu i krzyża
| Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od środka do końca | |
| Uciekaj, C. | Wyjście, M [Uwaga 1 i 2] | ||
| 1/2 ′′ | 21.3 | 25 | 25 |
| 3/4 ′′ | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016!0 | 749 | 749 |
| 42 | 1067!0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1 168.0 | 851 | 800 |
| 48 | 1219!0 | 889 | 838 |
Tabela 2 Wymiary zmniejszenia kosztów wyjściowych i zmniejszenia przejścia na wyjście
| Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od środka do końca | Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od środka do końca | ||||
| Uciekaj, C. | Wyjście, M [Uwaga (1) ] | Uciekaj, C. | Wyjście, M [Uwaga (1) ] | ||||||
| Uciekaj! | Wyjście | Uciekaj! | Wyjście | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 x 4 x 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x 1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x 1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 x 12 x 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 x 14 x 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 x 14 x 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 x 14 x 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Wielkość (NPS) | Średnica zewnętrzna w Bevel | Od środka do końca | Nominalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | Od środka do końca | ||||
| Uciekaj! | Wyjście | Uciekaj, C. | Wyjście, M [Uwaga (1) ] | Uciekaj! | Wyjście | Uciekaj, C. | Wyjście, M [Uwaga (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 x 28 x 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 x 28 x 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 x 28 x 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 x 30 x 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 x 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 x 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 x 32 x 28 | 813 | 711.0 | 597 | 572 |
| 22 x 10 | 559.0 | 273.0 | 419 | 359 | 32 x 32 x 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 x 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 x 20 | 610.0 | 508.0 | 432 | 432 | 32 x 32 x 22 | 813 | 559.0 | 597 | 546 |
| 24 x 18 | 610.0 | 457.0 | 432 | 419 | 32 x 32 x 20 | 813 | 508.0 | 597 | 533 |
| 32 x 32 x 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 x 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 x 14 | 610.0 | 355.6 | 432 | 406 | 32 x 32 x 14 | 813 | 355.6 | 597 | 508 |
| 24 x 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 x 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Proces produkcji
1. surowiec Odbiór i cięcie
2.Identyfikacja materiału
3Łokcie, obudowy, reduktory, czapki, końcówki, rodzaje urządzeń rurowych, kształtujące
4. Proces wyciągania materiału (z spawanymi łokciami)
5. Obróbka cieplna urządzeń rurowych SS
6Strzał Wybuch i czyszczenie.
7Sprawdzanie powierzchni
8Po polerowaniu.
9. Rurociągi ze stali nierdzewnej
Zastosowanie/użycie
Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny, przemysł elektryczny, budowa statków, sprzęt i rurociągi na nawozy, konstrukcja,petrochemicznePrzemysł farmaceutyczny, itd.
Standardowe odniesienie
Pozostałe części i akcesoria
Produkcja biegów i pozostałych elementów ozdobnych wykonana za pomocą spań obwodowych lub przecinających jest uważana za wykonanie rurociągów, które nie mogą być objęte niniejszą normą.
Jednostki zgodnie z normą ASME B16.9 podawane są zarówno w jednostkach SI (metrycznych), jak i w jednostkach zwyczajowych Stanów Zjednoczonych.
Standardy odniesienia
Nie uznaje się za praktyczne określenie konkretnej edycji każdej normy i specyfikacji w poszczególnych odniesieniach.Produkt wykonany zgodnie z wcześniejszą edycją referencyjnych norm i we wszystkich pozostałych aspektach zgodny z niniejszą normą uznaje się za zgodny.
ASME B16.5: Flanki rurowe i wyposażenie z flankami: NPS 1 ̇2 poprzez standard NPS 24 metryczny/calowy
ASME B16.25: Do końcówki spawania tylnego
ASME B31: Kodeks dla rur ciśnieniowych
ASME B31.3: Rurociągi procesowe
ASME B36.10M, Słocone i bezszwowe rury stalowe
ASME B36.19M, Rury ze stali nierdzewnej
Kod ASME dla kotłów i naczyń ciśnieniowych
ASTM A234/A234M-17, Specyfikacja łączników rurociągowych ze stali węglowej wykutej i stali stopowej do obsługi w średniej i wysokiej temperaturze
ASTM A403/A403M-16, Specyfikacja wyposażenia rurociągowego z austenitycznej stali nierdzewnej
ASTM A420/A420M-16, Specyfikacja łączników rurociągowych ze stali węglowej wykutej i stali stopowej do obsługi w niskich temperaturach
ASTM A815/A815M-14e1, Specyfikacja łączników rurociągowych ze stali nierdzewnej ferrytowej, ferrytowej/austenitycznej i martensytycznej
ASTM A960/A960M-16a, Specyfikacja wspólnych wymogów dotyczących łączników rurociągowych ze stali wykutej
ASTM E29-13, Praktyka wykorzystania znaczących cyfr w danych testowych w celu określenia zgodności ze specyfikacjami
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: dla innych metali (aluminium, tytan, nikel i stop).
FAQ/ Pytania i odpowiedzi klientów
Q:Klient poprosił o osprzęt spawania w A105:
A: Najczęściej stosowany materiał do złożeń z kością ze stali węglowej to A234WPB. Jest on równoważny do flans A105, jednak nie ma czegoś takiego jak kości złożeń z kością A105 lub A106.Wyposażenie A234WPB jest wykonane z A106GRA105 jest materiałem ze sztabu, wykutego jako podciśnieniowe łączniki lub flansze.
Q: Wymagania klientów:
A:Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
Klient, który potrzebuje normalizowanych łączników z spawaniami wstecznymi, powinien poprosić o łączniki WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.
P:Klient zapomniał wspomnieć o harmonogramie rurociągów:
A:W przypadku, gdy nie jest wymieniony harmonogram, należy podać identyfikator urządzenia w celu uzyskania identyfikacji urządzenia.Zakładamy, że wymagana jest standardowa ściana..
P:Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach do spawania tylnego:
A:Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
Bezszwedzone łączniki rurowe NIE są powszechne w rozmiarach większych niż 12 ̊.Dostępne są w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.
P:Co oznacza krótki promieniec (SR) lub długi promieniec (LR)?
A:Często słyszy się o łokciu SR45 lub łokciu LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania pośladkowego w celu zmiany kierunku przepływu.
Długie łokcie promieniowe (LR 90 Elbow lub LR 45 Elbow) będą miały zakręcenie rury, które będzie 1,5 razy większe niż wielkość rury.
Łokieć o krótkim promieniu (SR45 lub SR90) ma zakręcenie rury równe wielkości armatury, więc 6 ′′ SR 45 ma zakręcenie promieniowe o nominalnej wielkości rury 6 ′′.
P:Co to jest 3R lub 3D układ rury łokcia?
A:Po pierwsze, terminy 3R lub 3D są używane jako synonimy.
Nasza służba
1Wsparcie techniczne
2Kontrola jakości surowców.
3. inspekcja w czasie produkcji.
4Test końcowy obejmuje test powierzchniowy, wymiar, test PT, test RT, test ultradźwiękowy
5. Raport z każdego przesyłki
4. Elastyczne warunki dostawy. EXW FOB CIF CFR DDP DDU
5. Elastyczne sposoby płatności: LC. TT. DP
6/Pakowanie na zamówienie zawiera logo. /Rozmiar walizki.
718 miesięcy gwarancji jakości.
9. Bezpłatna wymiana lotnicza w przypadku ustalenia błędu
10. 24 godziny na odpowiedzi na pytania
Polecane produkty
