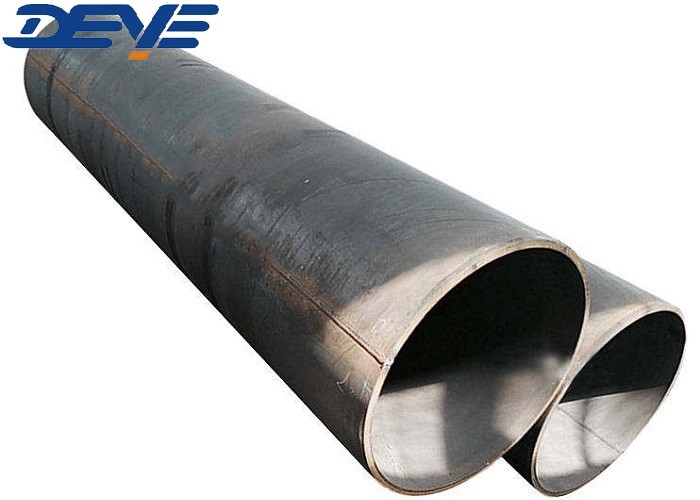

Rury spawane bez szwu ze stali węglowej A53GR.B St37 ERW
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 CE |
| Numer modelu | DY-SP-C05 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 5 ton |
| Cena | USD600/ each ton |
| Szczegóły pakowania | drewniana skrzynia, paleta, wiązki lub jako wymagania klientów |
| Czas dostawy | 30 dni na zwykłe zamówienie, 7 dni na rozmiary magazynowe |
| Zasady płatności | T/T, D/P, L/C |
| Możliwość Supply | 1000 ton na każdy miesiąc |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Standardowy | ASME B36.19M, DIN, GOST | Materiał | A53GR.B /ST37/ API 5L / SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, INCONE |
|---|---|---|---|
| Wielkość | 1/2" ((DN15)-24" ((DN600)) dla SMLS 12" ((DN200)-88" ((DN2200) dla spawanych | typy | Rura bez szwu, rura spawana, rura ERW, rura SAW, rura FAW |
| Podkreślić | ERW Bezszwowe Rury Spawane,Rury spawane bez szwu ze stali węglowej,astm a53 gr b rurociąg |
||
opis produktu
Rury bezszwodowe spawane ze stali węglowej A53GR.B St37 ERW
Rury ERW (Welded Electric Resistance) są spawane wzdłużnie, wytwarzane z taśmy / cewki i mogą być wytwarzane do 24 °C.
Rura ERW zimno utworzona z taśmy stalowej ciągniętej przez serię walców i utworzona w rurę, która jest stopiona przez ładunek elektryczny
Rury ERW mają przewagę nad rurami bezszwowymi pod względem dokładności wymiarów ze względu na wyższą dokładność walcowania taśm i kontrolę materiału rur.Rury i rurki ERW mają wysoki poziom wytrzymałości uderzeniowejPregalwanizowane rury ERW mają silne właściwości odporne na rdzinę i korozję
W ostatnich latach, wraz z rozwojem technologii ERW, wprowadzono nowe technologie, które umożliwiają przewożenie gazów i płynnych przedmiotów, takich jak ropa naftowa i gaz.coraz więcej rur stalowych ERW stosowanych na polach naftowych i gazowych, przemysł motoryzacyjny i tak dalej
Informacje o produkcie/opis produktu/podstawowe informacje/specyfikacja
| Nazwa | Wyroby z walcowanej stali węglowej |
| Rodzaje | Rury SAW, Rury LSAW, Rury SSAW, Rury ERW, Rury spawane/ Rury bezszwodowe z stali węglowej, Rury przemysłowe bezszwodowe, Rury ze stali nierdzewnej, Rury ze stali nierdzewnej |
| Wielkość | RURY PRAWNE OD 219-3200MM Rury ERW OD 21.3-219MM |
| Gęstość |
RURY PRAWOWNE o grubości 5 mm-30 mm
W przypadku rur ERW zakres grubości wynosi 2 mm-200 mm Akceptuj dostosowanie
Gęstość przewodów bezszwodowych: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS |
| Długość |
Jednorazowa długość losowa/Dwukrotna długość losowa/Długość stała 5m-14m,5.8m, 6m, 10m, 12m, 12m Akceptuj dostosowanie |
| Obsługa powierzchni |
Stal węglowa z powierzchnią gołą, czarną, lakierowaną, ocynkowaną, powłoką antykorozyjną 3PE PP/EP/FBE Stal nierdzewna z powierzchnią oczyszczoną kwasem lub polerowaną. |
| Materiał |
* ASTM A53, A106, A210, A252, A333 itp.; * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 itp.; * JIS STPG42, G3454, G3456 itp.; * Niemiecki St37, St42, St45, St52, DIN1626, DIN17175 * Chiński 20#, Q345, 16Mn itp. P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR.1GR.3GR.6GR.7, itp. |
| Standardowy |
AASME, ASTM, MSS, JIS, DIN, EN * Amerykańskie normy ASME B36.10M, ASTM, API 5L, API 5CT * Japoński JIS * niemiecki DIN * Chiński GB * Standardy BS |
| Zakończenie połączenia | Górna część/Górna część, zabezpieczona plastikowymi czapkami na obu końcach, obcięta kwadratowo, z rzutami, nawiniętymi i sprzęgłymi. |
| Wnioski | Ropa naftowa, chemikalia, energia, gaz, metalurgia, budowa statków, budownictwo itp. |
| Przesyłka | W pojemnikach 20GP/40GP, w pojemnikach luźnych pojemników LCL; statkach masowych, pojemnikach otwartych |
Technologia/ arkusze danych technicznycho pojemności nieprzekraczającej 50 l
| A53 Składniki chemiczne i właściwości mechaniczne | ||||||||||||||
| Standardowy | Klasa | Składniki chemiczne Maks. % | Właściwości mechaniczne | |||||||||||
| C | Tak. | Mn | P | S | Cu | Ni | Mo. | Kr | V | Siła na rozciąganie (Mpa) | Siła wydajności (Mpa) | Wyciąganie (%) | ||
| ASTM A53 | A | 0. 25 | / | 0.95 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥ 330 | ≥205 | ≥ 29, 5 |
| B | 0.3 | / | 1.2 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥ 415 | ≥ 240 | ≥ 295 | |
| API 5L Składniki chemiczne i właściwości mechaniczne PSL 1: | |||||||||
| Klasa i rodzaj | Składniki chemiczne | Właściwości mechaniczne | |||||||
| C (maks.) | Mn (maksymalnie) | P (maksymalna) | S (maksymalna) | Wytrzymałość na rozciąganie (min) | Siła wydajności (min) | ||||
| psi | MPa | ps i | MPa | ||||||
| A25 | CL I | 0.21 | 0. 60 | 0. 030 | 0. 030 | 45000 | 310 | 25000 | 172 |
| Cl n | 0. 21 | 0. 60 | 0. 030 | 0. 030 | |||||
| A | 0. 22 | - 0.90 | 0. 030 | 0. 030 | 48000 | 331 | 30000 | 207 | |
| B | 0. 28 | 1.20 | 0. 030 | 0. 030 | 60000 | 414 | 35000 | 241 | |
| X42 | 0. 28 | 1.30 | 0. 030 | 0. 030 | 60000 | 414 | 42000 | 290 | |
| X46 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 63000 | 434 | 46000 | 317 | |
| X52 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 66000 | 455 | 52000 | 359 | |
| X56 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 71000 | 490 | 56000 | 386 | |
| X60 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 75000 | 517 | 60000 | 414 | |
| X65 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 77000 | 531 | 65000 | 448 | |
| X70 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 82000 | 565 | 70000 | 483 | |
| API 5L Składniki chemiczne i właściwości mechaniczne PSL 2: | ||||||||||||
|
Klasy i Sort |
Składniki chemiczne | Właściwości mechaniczne | ||||||||||
| C (maks.) | Mn (maksymalnie) | P (maksymalna) | S (maksymalna) |
Wytrzymałość na rozciąganie (min) |
Wytrzymałość na rozciąganie (maksymalnie) |
Siła wydajności (Mln) |
Siła wydajności (maksymalnie) |
|||||
| Psi | MPa | Psi | MPa | Psi | MPa | Psi | MPa | |||||
| B | 0. 24 | 1.20 | 0. 025 | 0. 015 | 60000 | 414 | 11000 | 758 | 35000 | 241 | 65000 | 758 |
| X42 | 0. 24 | 1.30 | 0. 025 | 0.015 | 60000 | 414 | 11000 | 758 | 42000 | 290 | 72000 | 758 |
| X46 | 0. 24 | 1.40 | 0. 025 | 0.015 | 63000 | 434 | 11000 | 758 | 46000 | 317 | 76000 | 758 |
| X52 | 0. 24 | 1.40 | 0. 025 | 0. 015 | 66000 | 455 | 11000 | 758 | 52000 | 359 | 77000 | 758 |
| X56 | 0. 24 | 1.40 | 0. 025 | 0. 015 | 71000 | 490 | 11000 | 758 | 56000 | 386 | 79000 | 758 |
| X60 | 0. 24 | 1.40 | 0. 025 | 0.015 | 75000 | 517 | 11000 | 758 | 60000 | 414 | 82000 | 758 |
| X65 | 0. 24 | 1.40 | 0. 025 | 0.015 | 77000 | 531 | 11000 | 758 | 65000 | 448 | 87000 | 758 |
| X70 | 0. 24 | 1.40 | 0. 025 | 0.015 | 82000 | 565 | 11000 | 758 | 70000 | 483 | 90000 | 758 |
| X80 | 0. 24 | 1.40 | 0.025 | 0. 015 | 90000 | 621 | 12000 | 827 | 80000 | 552 | 100000 | 827 |
Projekt wymiarów
OD... zewnętrzna średnica
Identyfikacja... wewnętrzna średnica
WT... grubość ściany
L... długość
Jeżeli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej
Wylotowe końce tyłków
ANSI / ASME B16.25-2007
Rys. 4 Szczegóły o szczelinie spawania dla przejścia korzenia GTAW [WT > 3 mm (0,12 cala) do 10 mm (0,38 cala), włącznie]
UWAGA:
a) Niniejsza informacja dotyczy spawania łukowego wolframowego gazowego (GTAW) przejścia korzeniowego, w którym nominalna grubość przekracza 3 mm
b) Wymiary liniowe są wyrażone w milimetrach z wartościami cali w nawiasach.
Wymóg prostoty
Rury i rury tandardowe są dostarczane wyprostowane do oka: dla zastosowań specjalnych
dopuszczalne odchylenie od linii prostej może być uzgodnione między nabywcą a rurą
w odniesieniu do maksymalnie dopuszczalnego odchylenia od prostej
do długości pomiaru L należy podać, np. 1 mm/1000 mm.
Ekscentryczność
E jest połową różnicy między największym a najmniejszym
wartości grubości ściany (WT) w jednym przekroju poprzecznym.
W milimetrach:
Jednakże ekscentryczność jest wyrażona jako procent średniej grubości ściany tego przekroju poprzecznego
Średnia średnica wewnątrz i na zewnątrz
D0 jest średnią arytmetyczną pomiędzy najmniejszą i największą średnicą rur na dowolnym rurze lub rurze
Jeśli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej
Owalność
O jest różnicą między największą a najmniejszą średnicą na obwodzie jednej rurki
W procentach średniej średnicy wynosi:
Owalność nie należy mylić z ekscentrycznością.
Proces wytwarzania rury pionowej
Rurka spawana na oporze elektrycznym (ERW) jest wytwarzana przez formowanie na zimno blachy stali w kształt cylindryczny.
Następnie przepuszczany jest prąd między dwoma krawędziami stali, aby podgrzać stal do punktu, w którym krawędzie są zmuszane do łączenia się
do tworzenia wiązania bez użycia materiału wypełniającego do spawania.
Zastosowanie/użycie
Rury stalowe spawane spiralnie są szeroko stosowane w ropie naftowej, gazie ziemnym, wodzie i innych płynnych i niepalnych przewodach i rurociągach dystrybucyjnych,konstrukcje stalowe do celów budowlanych i innych celów ogólnych poprzez ich szeroki zakres rozmiarów.
FAQ: Pytania i odpowiedzi
P: Jaka jest różnica między rurami ERW a rurami SAW?
Rury ERW
Rury ERW, znane również jako rury spawalnicze o odporności elektrycznej, są wytwarzane przez walcowanie płaskiej blachy stali w kształt rury.W rezultacie spawanie jest niemal bez szwuRury ERW są powszechnie stosowane w konstrukcjach budowlanych, maszynach i przemyśle motoryzacyjnym.
Zalety rur ERW
Rury ERW są tańsze niż rury SAW.
Łatwiej je wytwarzać i mają gładszą powierzchnię.
Rury ERW mogą być stosowane w szerokim zakresie zastosowań.
Wady rurociągów ERW
Rury ERW mają mniejszą wytrzymałość ciśnienia w porównaniu z rurami SAW.
Mają zwykle słabsze spawania niż rury SAW.
Rury ERW są bardziej podatne na rdzinę.
Rury SAW
Rury SAW, znane również jako rury podwodnego spawania łukowego, są wytwarzane przez podgrzewanie krawędzi stalowych płyt lub cewk pod ciśnieniem w celu utworzenia spawania.Rury SAW są powszechnie stosowane w przemyśle naftowym i gazowym do transportu ropy naftowej i gazu z miejsc wiercenia lądowego i morskiego.
Zalety rur SAW
Rury SAW mają wyższą zdolność wytrzymania ciśnienia w porównaniu z rurami ERW.
Mają silniejsze spawania niż rury ERW.
Rury SAW rzadziej się zardzewiają.
Wady rurociągów SAW
Rury SAW są droższe niż ERW.
Trudniej je wytwarzać i mają szorstki wykończenie powierzchni.
Rury SAW są wykorzystywane głównie w przemyśle naftowym i gazowym i mogłyby być lepsze dla innych gałęzi przemysłu.
Wykorzystanie rur ERW
Rury ERW są idealne do zastosowań wymagających gładkiego wykończenia powierzchni i precyzyjnych wymiarów.Rury ERW są powszechnie stosowane w konstrukcjach budynków, maszyny i przemysł motoryzacyjny.
Wykorzystanie rur SAW
Rury SAW są idealne dla projektów wymagających wyższej przepustowości ciśnienia i silniejszego spawania.Jeśli pracujesz nad projektem naftowym i gazowym i chcesz chronić swoje rury przed korozją, rozważyć uzyskanie epoksydowej powłoki związanej fuzją na swoich rurociągach SAW
P: Jaka jest tolerancja rurociągów bez szwu
A: Tolerancja wymiarów dla rury bezszwowej API 5L /A106GR.B.
1. Dla zewnętrznych średnic mniejszych niż 2 3/8 cali (60,3 mm), tolerancja średnicy korpusu rury +/-0,5 mm.024 mm).
2. dla OD równych lub większych niż 2 3/8 (60,3) do 24 (610 mm), (tolerancja średnicy) dla korpusu rury wynosi +/- 0,0075D, koniec rury +/- 0,005D, ale maksymalnie do +/-1,6 mm (0,063 mm);
Tolerancja okrągłości dla korpusu rury ≤ 0,015D, końca rury ≤ 0,01D.
(W przypadku uzgodnienia z producentem i klientem mogą być stosowane bardziej rygorystyczne tolerancje)
3Dla grubości ściany
"Systemy sterowania" zawierające urządzenia do sterowania i sterowania systemami sterowania i sterowania;
W przypadku API 5L grubość rury stalowej bez szwu w zakresie od 4 mm do 10 mm (0,394 cali), +0, 150 t, -0,125 t;
W przypadku przewodów o grubości rury bez szwu API od 10 mm do 25 mm (0,984 cali), +/- 0,125 t;
grubość ściany ≥25 mm, +3,7 mm lub +0,1 t (jeśli większa) i -3,0 mm (0,120 cali) lub -0,1 t (jeśli większa).
t dla grubości,
4W przypadku prostoty maksymalna długość całej długości, tolerancja maksymalna 0,15% długości.
5. prostotę, maksymalne odchylenie końca rury, wynosi ≤ 0,3 mm/m.
6Długość +/- 200 mm dla ogólnych, +/- 25,4 mm dla specjalnych.
