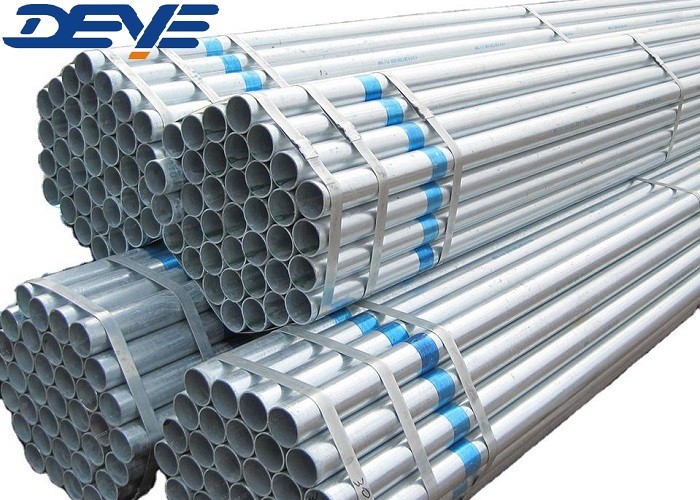

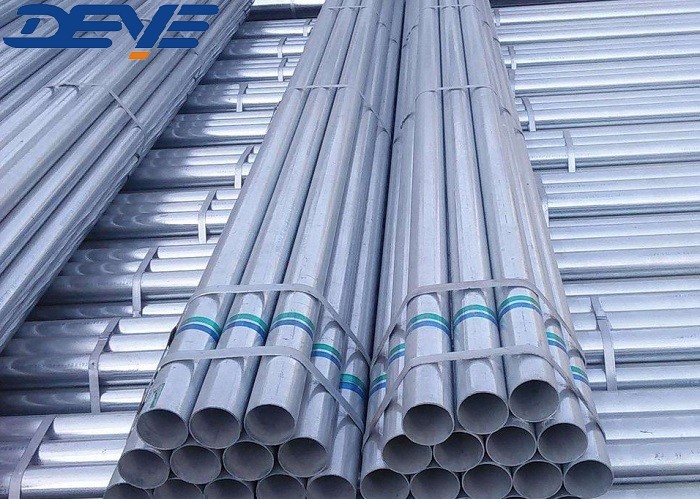

5m-14m Cink powlekany Galwanizowane rurki stalowe

Pozbudowane z cynku, galwanizowane rury bezszwowe

Rury galwanizowane to rury stalowe, które zostały zanurzone lub zjonizowane ochronną powłoką cynku w celu zapobiegania korozji i rdzewi.
Rury zgalwanizowane były powszechnie instalowane w budowanych domach.

Rury galwanizowane służą głównie do przewozu wody do domów i budynków handlowych; mogą również służyć jako ramy rusztowania ze względu na zapobieganie rdzewi.Rury galwanizowane są stosowane w wielu zastosowaniach zewnętrznych i przemysłowych ze względu na ich zdolność do ochrony przed korozją i solą.

Informacje o produkcie/opis produktu/podstawowe informacje/specyfikacja

Technologia/ arkusze danych technicznych

Wykaz grubości dla rur zgodnie z ANSI B36.10

Jednostka: MM

Projekt wymiarów

OD... zewnętrzna średnica

Identyfikacja... wewnętrzna średnica

WT... grubość ściany

L... długość

Jeżeli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej

Wylotowe końce tyłków

ANSI / ASME B16.25-2007

Rys. 4 Szczegóły o szczelinie spawania dla przejścia korzenia GTAW [WT > 3 mm (0,12 cala) do 10 mm (0,38 cala), włącznie]

UWAGA:

a) Niniejsza informacja dotyczy spawania łukowego wolframowego gazowego (GTAW) przejścia korzeniowego, w którym nominalna grubość przekracza 3 mm

b) Wymiary liniowe są wyrażone w milimetrach z wartościami cali w nawiasach.

Wymóg prostoty

Rury i rury tandardowe są dostarczane wyprostowane do oka: dla zastosowań specjalnych

dopuszczalne odchylenie od linii prostej może być uzgodnione między nabywcą a rurą

w odniesieniu do maksymalnie dopuszczalnego odchylenia od prostej

do długości pomiaru L należy podać, np. 1 mm/1000 mm.

Ekscentryczność

E jest połową różnicy między największym a najmniejszym

wartości grubości ściany (WT) w jednym przekroju poprzecznym.

W milimetrach:

Jednakże ekscentryczność jest wyrażona jako procent średniej grubości ściany tego przekroju poprzecznego

Średnia średnica wewnątrz i na zewnątrz

D0 jest średnią arytmetyczną pomiędzy najmniejszą i największą średnicą rur na dowolnym rurze lub rurze

Jeśli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej

Owalność

O jest różnicą między największą a najmniejszą średnicą na obwodzie jednej rurki

W procentach średniej średnicy wynosi:

Owalność nie należy mylić z ekscentrycznością.

Proces wytwarzania walcowanych rur

Zastosowanie/użycie

Ta galwanizowana rurka stalowa jest stosowana w szerokim zakresie zastosowań wymagających zaawansowanej ochrony przed korozją,
Na przykład na zewnątrz w pobliżu morza, rury nawadniające, rury wodne i elektryczne.

FAQ: Pytania i odpowiedzi

P: Jaka jest różnica między rurami bezszwowymi a rurami bezszwowymi?

A:Rury stalowe bez szwu nie należy mylić z rurami bez szwu.Słowo "rurociąg" odnosi się do wszelkich rur używanych do przenoszenia cieczy, że określenie "rurka" odnosi się do przewodów rurowych (różnych kształtów, okrągłych, owalnych, kwadratowych) stosowanych do zastosowań konstrukcyjnych/mechanicznych, systemów przyrządów,i budowa urządzeń ciśnieniowych, takich jak kotły, wymienniki ciepła i supergrzejniki.

P: Jaka jest tolerancja rurociągów bez szwu

A:Tolerancja wymiarów dla rury bezszwodowej API 5L /A106GR.B.

1. Dla zewnętrznych średnic mniejszych niż 2 3/8 cali (60,3 mm), tolerancja średnicy korpusu rury +/-0,5 mm.024 mm).

2. dla OD równych lub większych niż 2 3/8 (60,3) do 24 (610 mm), (tolerancja średnicy) dla korpusu rury wynosi +/- 0,0075D, koniec rury +/- 0,005D, ale maksymalnie do +/-1,6 mm (0,063 mm);

Tolerancja okrągłości dla korpusu rury ≤ 0,015D, końca rury ≤ 0,01D.

(W przypadku uzgodnienia z producentem i klientem mogą być stosowane bardziej rygorystyczne tolerancje)

3Dla grubości ściany

"Systemy sterowania" zawierające urządzenia do sterowania i sterowania systemami sterowania i sterowania;

W przypadku API 5L grubość rury stalowej bez szwu w zakresie od 4 mm do 10 mm (0,394 cali), +0, 150 t, -0,125 t;

W przypadku przewodów o grubości rury bez szwu API od 10 mm do 25 mm (0,984 cali), +/- 0,125 t;

grubość ściany ≥25 mm, +3,7 mm lub +0,1 t (jeśli większa) i -3,0 mm (0,120 cali) lub -0,1 t (jeśli większa).

t dla grubości,

4W przypadku prostoty maksymalna długość całej długości, tolerancja maksymalna 0,15% długości.

5. prostotę, maksymalne odchylenie końca rury, wynosi ≤ 0,3 mm/m.

6Długość +/- 200 mm dla ogólnych, +/- 25,4 mm dla specjalnych.
