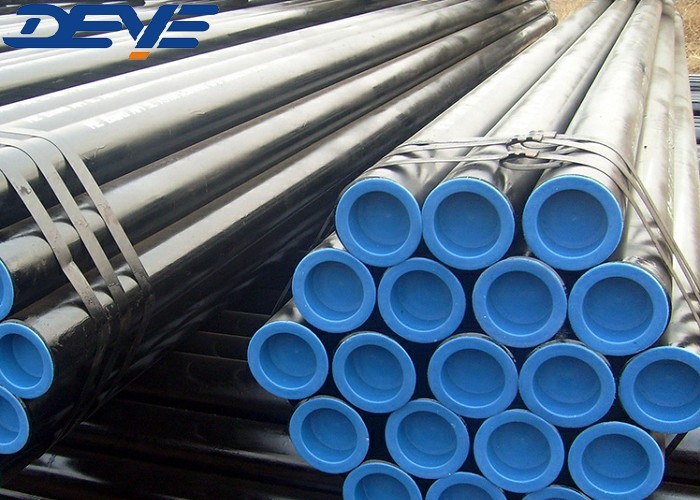

ANSI B36.10 Bezszwedzone rurki spawane ze stali węglowej z sch40 Sch80

ANSI B36.10 Rury bezszwodowe ze stali węglowej z sch40, sch80

Rury bezszwodowe wytwarzane są z stalowych biletów, które są podgrzewane i perforowane do

Słowo "bez szwu" oznacza brak spawania szwu.

Projektowanie rurociągów bez szwu spełnia normy specyfikacji ASME B36.10 i B36.19

Specyfikacja ASME B36.10 obejmuje rozmiary rurociągów bezszwowych z węgla i nisko stopów

(wymiary i ciężary) od 1/8 do 24 cali

Specyfikacja ASME B36.19 obejmuje natomiast wymiary i masy stali nierdzewnej,

Rury dupleksowe, bezszwowe i spawane ze stopu niklu

Komercyjne rury bezszwodowe są oznaczane nominalnym rozmiarem rury (reprezentującym

W przypadku wstrzykiwacza, w którym przewód jest włączony do układu przewodzącego, w przypadku wstrzykiwacza, w którym przewód jest włączony do układu przewodzącego, w przypadku wstrzykiwacza, w przypadku wstrzykiwacza, w przypadku wstrzykiwacza,

grubość rury (najczęściej stosowane są harmonogram 40, STD, XS, XXS dla węgla/stopy

rury, oraz 10S, 40S i 80S dla rur z nierdzewnym i stopem niklu)

Informacje o produkcie/Opis produktu/Bazowe informacje/Specfikacja

Technologia/ arkusze danych technicznych

Wykaz grubości dla rur bezszwowych zgodnie z ANSI B36.10

Jednostka: MM

Projekt wymiarów

OD... zewnętrzna średnica

Identyfikacja... wewnętrzna średnica

WT... grubość ściany

L... długość

Jeżeli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej

Wylotowe końce tyłków

ANSI / ASME B16.25-2007

Rys. 4 Szczegóły o szczelinie spawania dla przejścia korzenia GTAW [WT > 3 mm (0,12 cala) do 10 mm (0,38 cala), włącznie]

UWAGA:

a) Niniejsza informacja dotyczy spawania łukowego wolframowego gazowego (GTAW) przejścia korzeniowego, w którym nominalna grubość przekracza 3 mm

b) Wymiary liniowe są wyrażone w milimetrach z wartościami cali w nawiasach.

Wymóg prostoty

Rury i rury tandardowe są dostarczane wyprostowane do oka: dla zastosowań specjalnych

dopuszczalne odchylenie od linii prostej może być uzgodnione między nabywcą a rurą

w odniesieniu do maksymalnie dopuszczalnego odchylenia od prostej

do długości pomiaru L należy podać, np. 1 mm/1000 mm.

Ekscentryczność

E jest połową różnicy między największym a najmniejszym

wartości grubości ściany (WT) w jednym przekroju poprzecznym.

W milimetrach:

Jednakże ekscentryczność jest wyrażona jako procent średniej grubości ściany tego przekroju poprzecznego

Średnia średnica wewnątrz i na zewnątrz

D0 jest średnią arytmetyczną pomiędzy najmniejszą i największą średnicą rur na dowolnym rurze lub rurze

Jeśli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej

Owalność

O jest różnicą między największą a najmniejszą średnicą na obwodzie jednej rurki

W procentach średniej średnicy wynosi:

Owalność nie należy mylić z ekscentrycznością.

Proces wytwarzania bezproblemowych rur

Rury bez szwu ze stali miękkiej od 1/8 do 24 cali.

tzw. proces "plug mill" lub "extrusion process" (wykorzystywany dla mniejszych średnic),

przy czym proces "młyn mandrelowy" jest stosowany do większych średnic.

Zastosowanie/użycie

Rury stalowe bezszwowe są stosowane do różnych zastosowań w przemyśle naftowym i gazowym:

•operacje w górnym etapie (rury OCTG)

• środkowy przepływ (przekazywanie i dystrybucja płynów, takich jak ropa naftowa, gaz, para, kwasy, osady)

•powoli w dół (rurociągi procesowe do rafinacji ropy naftowej i gazu w produkty pochodne)

• ogólne zastosowania hydrauliczne w usługach komunalnych

FAQ: Pytania i odpowiedzi

P: Jaka jest różnica między rurami bezszwowymi a rurami bezszwowymi?

A:Rury stalowe bez szwu nie należy mylić z rurami bez szwu.Słowo "rurociąg" odnosi się do wszelkich rur używanych do przenoszenia cieczy, że określenie "rurka" odnosi się do przewodów rurowych (różnych kształtów, okrągłych, owalnych, kwadratowych) stosowanych do zastosowań konstrukcyjnych/mechanicznych, systemów przyrządów,i budowa urządzeń ciśnieniowych, takich jak kotły, wymienniki ciepła i supergrzejniki.

P: Jaka jest tolerancja rurociągów bez szwu

A:Tolerancja wymiarów dla rury bezszwodowej API 5L /A106GR.B.

1. Dla zewnętrznych średnic mniejszych niż 2 3/8 cali (60,3 mm), tolerancja średnicy korpusu rury +/-0,5 mm.024 mm).

2. dla OD równych lub większych niż 2 3/8 (60,3) do 24 (610 mm), (tolerancja średnicy) dla korpusu rury wynosi +/- 0,0075D, koniec rury +/- 0,005D, ale maksymalnie do +/-1,6 mm (0,063 mm);

Tolerancja okrągłości dla korpusu rury ≤ 0,015D, końca rury ≤ 0,01D.

(W przypadku uzgodnienia z producentem i klientem mogą być stosowane bardziej rygorystyczne tolerancje)

3Dla grubości ściany

"Systemy sterowania" zawierające urządzenia do sterowania i sterowania systemami sterowania i sterowania;

W przypadku API 5L grubość rury stalowej bez szwu w zakresie od 4 mm do 10 mm (0,394 cali), +0, 150 t, -0,125 t;

W przypadku przewodów o grubości rury bez szwu API od 10 mm do 25 mm (0,984 cali), +/- 0,125 t;

grubość ściany ≥25 mm, +3,7 mm lub +0,1 t (jeśli większa) i -3,0 mm (0,120 cali) lub -0,1 t (jeśli większa).

t dla grubości,

4W przypadku prostoty maksymalna długość całej długości, tolerancja maksymalna 0,15% długości.

5. prostotę, maksymalne odchylenie końca rury, wynosi ≤ 0,3 mm/m.

6Długość +/- 200 mm dla ogólnych, +/- 25,4 mm dla specjalnych.
