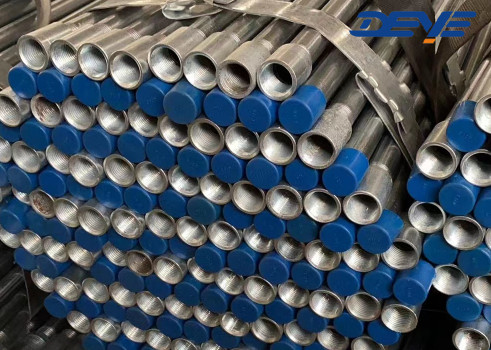

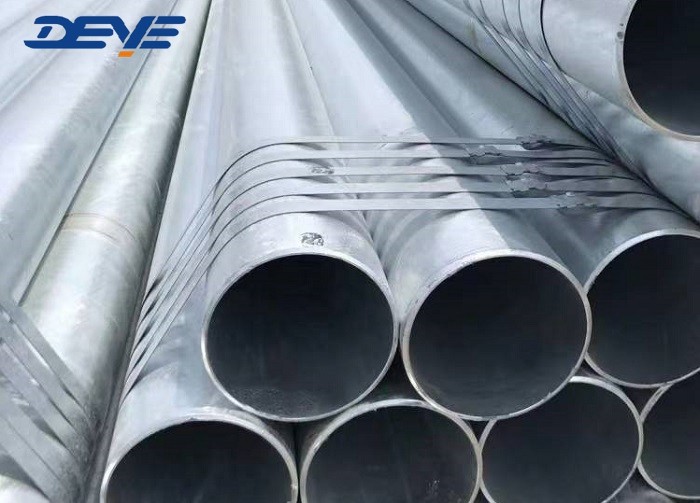

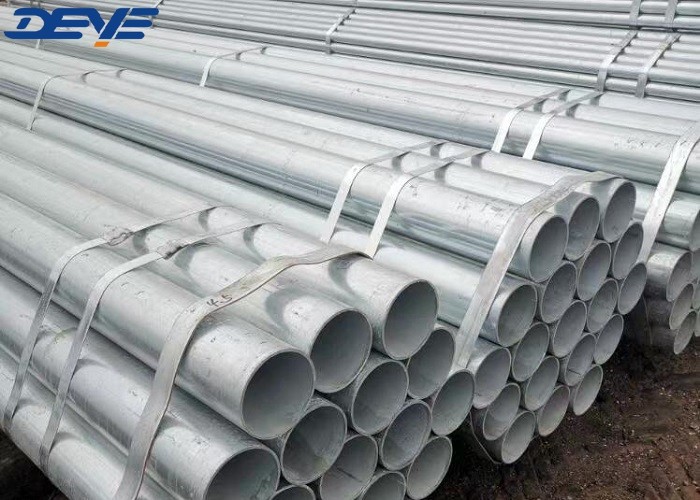

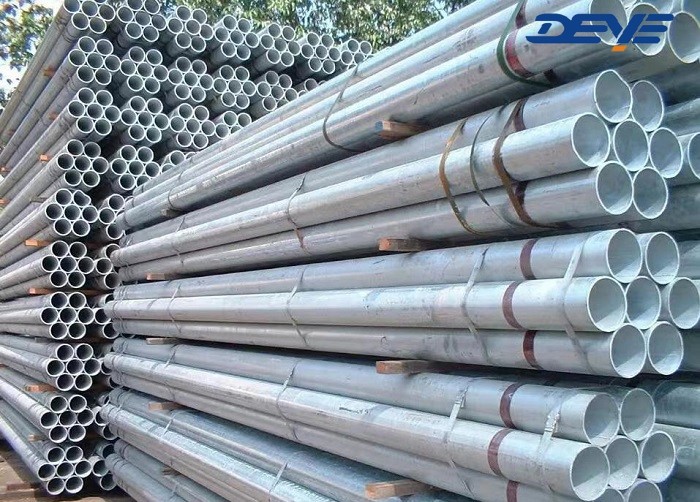

HDG Bezszwedzone Rury Zgrzane Gorąco Zgalwanizowane PE BE BSPT NPT

Gorąco zanurzone galwanizowane rury bezszwodowe lub spawane HDG z PE BE BSPT NPT

Rury galwanizowane na gorąco (HDG), o których mowa, to proces zanurzania stali wytworzonej w czajniku lub wannie z stopionego cynku.
Galwanizacja na gorąco (HDG) to proces powlekania materiałów stalowych warstwą cynku.
Typowe powłoki ocynkowane mają grubość od 3-8 mil (75-200 mikronów).
Najlepsza praktyka sugeruje, aby otwór został wykonany po ocynkowaniu, usuwając powłokę na wewnętrznej powierzchni sprzężenia.

Zaletą jest galwanizowanie na gorąco.

1. niższe pierwsze koszty. Galwanizacja na gorąco zazwyczaj ma najniższe pierwsze koszty w porównaniu z innymi powszechnie określonymi porównywalnymi zabezpieczeniami
Koszty zastosowania pracochłonnych powłok, takich jak malowanie, wzrosły znacznie bardziej niż koszty fabrycznego ocynkowania na gorąco.

2. niższe koszty utrzymania / niższe koszty długoterminowe.
W związku z tym, że konstrukcje znajdujące się na terenie innych państw członkowskich są w większym stopniu bardziej wydajne niż konstrukcje znajdujące się na terenie innych państw członkowskich, koszty utrzymania stają się jeszcze droższe, gdy znajdują się one w
Programy utrzymania mają również niekorzystny wpływ na wydajność.

3Długa żywotność. Oczekiwana długość życia warstwowania ocynkowanego na gorąco na elementach konstrukcyjnych wynosi ponad 50 lat w większości środowisk wiejskich, a między
10 do 30 lat w najbardziej korozyjnych środowiskach miejskich i przybrzeżnych.

4Przygotowanie powierzchni: zanurzenie w kwasie zapewnia jednolite czyszczenie powierzchni stalowych, natomiast powłoki organiczne muszą być nakładane na ścieracze oczyszczane od razu.
Ponadto stosowanie powłok organicznych jest ograniczone pod względem przeważającej ilości powłok organicznych, które mogą być stosowane na powierzchniach, w których powłoki organiczne są stosowane, a także w przypadku powłok organicznych, które mogą być stosowane na powierzchniach, w których powłoki organiczne są stosowane (zwykle zgodnie z normą ISO 8501 - 1 do SA 2).
Wartość wody w warunkach cieplnych i wilgotności względnej zwiększa koszty stosowania systemu farb ciężkich.

5Przyczepność: powłoka ocynkowana na gorąco jest przymocowana metalicznie do powierzchni stali.

6. przyjazne dla środowiska. powłoka nie jest toksyczna, nie zawiera substancji lotnych.

7Szybkość nakładania powłoki. Całkowita powłoka ochronna może być nakładana w ciągu kilku minut, porównywalny system malowania wielowarstwowego może wymagać do tygodnia.
Skuteczne stosowanie galwanizowanej powłoki ciepłej nie podlega wpływowi warunków pogodowych.

Informacje o produkcie/podstawowe informacje/specyfikacja

Technologia/ arkusze danych technicznych

Wykaz grubości dla rur bezszwowych zgodnie z ANSI B36.10

Jednostka: MM

Projekt wymiarów

OD... zewnętrzna średnica

Identyfikacja... wewnętrzna średnica

WT... grubość ściany

L... długość

Jeżeli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej

Wylotowe końce tyłków

ANSI / ASME B16.25-2007

Rys. 4 Szczegóły o szczelinie spawania dla przejścia korzenia GTAW [WT > 3 mm (0,12 cala) do 10 mm (0,38 cala), włącznie]

UWAGA:

a) Niniejsza informacja dotyczy spawania łukowego wolframowego gazowego (GTAW) przejścia korzeniowego, w którym nominalna grubość przekracza 3 mm

b) Wymiary liniowe są wyrażone w milimetrach z wartościami cali w nawiasach.

Wymóg prostoty

Rury i rury tandardowe są dostarczane wyprostowane do oka: dla zastosowań specjalnych

dopuszczalne odchylenie od linii prostej może być uzgodnione między nabywcą a rurą

w odniesieniu do maksymalnie dopuszczalnego odchylenia od prostej

do długości pomiaru L należy podać, np. 1 mm/1000 mm.

Ekscentryczność

E jest połową różnicy między największym a najmniejszym

wartości grubości ściany (WT) w jednym przekroju poprzecznym.

W milimetrach:

Jednakże ekscentryczność jest wyrażona jako procent średniej grubości ściany tego przekroju poprzecznego

Średnia średnica wewnątrz i na zewnątrz

D0 jest średnią arytmetyczną pomiędzy najmniejszą i największą średnicą rur na dowolnym rurze lub rurze

Jeśli wymagana jest minimalna grubość ściany, dopuszcza się zmiany tylko po stronie dodatniej

Owalność

O jest różnicą między największą a najmniejszą średnicą na obwodzie jednej rurki

W procentach średniej średnicy wynosi:

Owalność nie należy mylić z ekscentrycznością.

Proces galwanizacji

FAQ: Pytania i odpowiedzi

P: Jaka jest różnica między rurami bezszwowymi a rurami bezszwowymi?

A:Rury stalowe bez szwu nie należy mylić z rurami bez szwu.Słowo "rurociąg" odnosi się do wszelkich rur używanych do przenoszenia cieczy, że określenie "rurka" odnosi się do przewodów rurowych (różnych kształtów, okrągłych, owalnych, kwadratowych) stosowanych do zastosowań konstrukcyjnych/mechanicznych, systemów przyrządów,i budowa urządzeń ciśnieniowych, takich jak kotły, wymienniki ciepła i supergrzejniki.

P: Jaka jest tolerancja rurociągów bez szwu

A:Tolerancja wymiarów dla rury bezszwodowej API 5L /A106GR.B.

1. Dla zewnętrznych średnic mniejszych niż 2 3/8 cali (60,3 mm), tolerancja średnicy korpusu rury +/-0,5 mm.024 mm).

2. dla OD równych lub większych niż 2 3/8 (60,3) do 24 (610 mm), (tolerancja średnicy) dla korpusu rury wynosi +/- 0,0075D, koniec rury +/- 0,005D, ale maksymalnie do +/-1,6 mm (0,063 mm);

Tolerancja okrągłości dla korpusu rury ≤ 0,015D, końca rury ≤ 0,01D.

(W przypadku uzgodnienia z producentem i klientem mogą być stosowane bardziej rygorystyczne tolerancje)

3Dla grubości ściany

"Systemy sterowania" zawierające urządzenia do sterowania i sterowania systemami sterowania i sterowania;

W przypadku API 5L grubość rury stalowej bez szwu w zakresie od 4 mm do 10 mm (0,394 cali), +0, 150 t, -0,125 t;

W przypadku przewodów o grubości rury bez szwu API od 10 mm do 25 mm (0,984 cali), +/- 0,125 t;

grubość ściany ≥25 mm, +3,7 mm lub +0,1 t (jeśli większa) i -3,0 mm (0,120 cali) lub -0,1 t (jeśli większa).

t dla grubości,

4W przypadku prostoty maksymalna długość całej długości, tolerancja maksymalna 0,15% długości.

5. prostotę, maksymalne odchylenie końca rury, wynosi ≤ 0,3 mm/m.

6Długość +/- 200 mm dla ogólnych, +/- 25,4 mm dla specjalnych.
