SMLS BW Rurociągi ze stali nierdzewnej 22.5DEG Łokieć dla rurociągu PN16 PN25 PN40
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001:2015 PED |
| Numer modelu | PF-TEE-SS-01 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD2-10 for small sizes |
| Szczegóły pakowania | plastikowa torba + kartony + warstwowe drewniane skrzynie |
| Czas dostawy | 5-8 dni na produkty magazynowe |
| Możliwość Supply | 100000 sztuk miesięcznie |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Połączenie | Spawane doczołowo BW |
|---|---|---|---|
| Gęstość | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | Powierzchnia | Marynowanie, polskie |
| Podkreślić | BW łączniki rurowe ze stali nierdzewnej,Wyposażenie rurowe ze stali nierdzewnej SMLS,Rury łokciowe PN40 ze stali nierdzewnej |
||
opis produktu

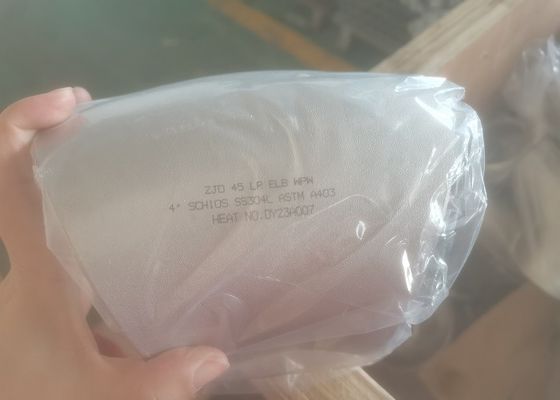

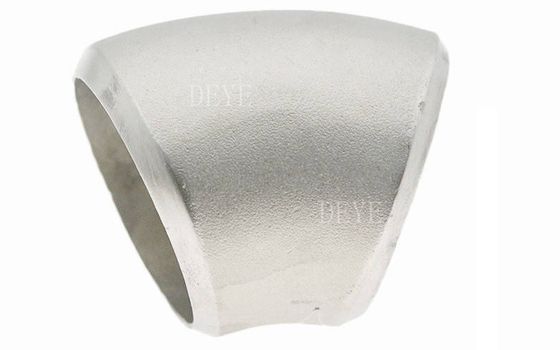

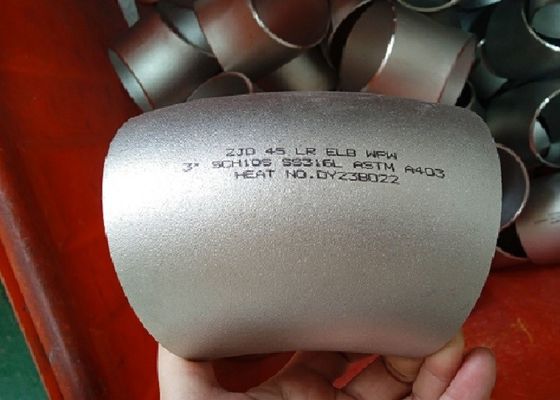

BW Smls Bezszwowe łączniki rurowe ze stali nierdzewnej 22.5DEG Łokieć dla rurociągu PN16 PN25 PN40
Krótkie wprowadzenie
Wyroby z podłogiem to wyroby rurowe stosowane do zmiany przebiegu rurociągu (łokcie), zmniejszenia/zwiększenia wielkości otworu rurociągu (reduktory), rozgałęzienia (przewody, krzyżówki) lub zaćmienia rurociągu (zaczepki z podłogiem);Wyposażenie z napędem tylnym jest dostępne w wielu kształtach (łokcie, tees, reduktorów, krzyżów, czapek, końcówek sztubek), klas materiałów (węgiel, wysokiej wydajności węgiel, nisko stopniony, nierdzewny, dupleks i stopni niklu),
i wymiarów (od 2 do 24 cali w przypadku bezszwu lub spawanego, 26"-72" w przypadku spawanego).
Szczegółowe specyfikacje poniżej:
| Nazwa produktu | ANSI B16.9 BW SS Smsl Bezszwowe i spawane urządzenia rurowe |
| Rodzaje |
Krótkie łokcie Raduis, długie łokcie Raduis, zakręty o 180 stopni, powroty, obniżenie łokcia, Reduktory, ekscentryczne, reduktory, Y-tyki, czapki, końcówki, |
| Wielkość | 1/2"-72" DN15-DN1800 |
| Gęstość ściany |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100, SCH120,SCH160S,XXS, DIN, SGP grubość JIS |
| Standardy projektowania | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, norma EN itp. | |
| Lista materiałów | Stal nierdzewna304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Dwuobieżny SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Stal węglowaA234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STPG38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Powierzchnia | Oczyszczanie kwasowe, polerowane |
|
Zastosowanie Użycie |
Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny, przemysł elektryczny, budowa statków, sprzęt i rurociągi na nawozy, konstrukcja,petrochemicznePrzemysł farmaceutyczny, itd. |
Wykaz grubości zgodnie z ANSI B16.9, MSS SP- 44
| Normalny rozmiar rury DN (w) | Wyjściowy miernik D | Normalna grubość ściany (mm) | |||||||||
| Sch5s | Sch10S | Sch10 | Sch40s | Sch40 | Sch80s | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | / | 1. 24 | / | 1. 73 | 1. 73 | 2. 41 | 2. 41 | / | / | / |
| 1/4 | 13. 7 | / | 1. 65 | / | 2. 24 | 2. 24 | 3. 02 | 3. 02 | / | / | / |
| 3/8 | 17. 1 | / | 1. 65 | / | 2. 31 | 2. 31 | 3. 20 | 3. 20 | / | / | / |
| 1/2 | 21. 3 | 1.65 | 2. 11 | / | 2. 77 | 2. 77 | 3. 73 | 3. 73 | / | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | / | 2. 87 | 2. 87 | 3. 91 | 3. 91 | / | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | / | 3. 38 | 3. 38 | 4. 55 | 4. 55 | / | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | / | 3. 56 | 3. 56 | 4. 85 | 4. 85 | / | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | / | 3. 68 | 3. 68 | 5. 08 | 5. 08 | / | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | / | 3. 91 | 3. 91 | 5. 54 | 5. 54 | / | 8. 74 | 11. 07 |
| 2 i pół | 73. 0 | 2. 11 | 3. 05 | / | 5. 16 | 5. 16 | 7. 01 | 7.01 | / | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | / | 5. 49 | 5. 49 | 7. 62 | 7. 62 | / | 11. 13 | 15. 24 |
| 3 i pół | 101. 6 | 2. 11 | 3. 05 | / | 5. 74 | 5. 74 | 8. 08 | 8. 08 | / | / | / |
| 4 | 114. 3 | 2. 11 | 3. 05 | / | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | / | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | / | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | / | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | / | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | / | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | / | 11. 13 | / | 19. 05 | 27. 79 | 35. 71 | / |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | / | 12. 70 | / | 21. 44 | 30. 96 | 40. 49 | / |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | / | 14. 27 | / | 23. 83 | 34. 96 | 45. 24 | / |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | / | 15. 09 | / | 26. 19 | 38. 10 | 50. 01 | / |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | / | / | / | 28. 58 | 41. 28 | 53. 98 | / |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | / | 17. 48 | / | 30. 96 | 46. 02 | 59. 54 | / |
| 26 | 660.4 | / | / | 7. 92 | / | / | / | / | / | / | / |
| 28 | 711.2 | / | / | 7. 92 | / | / | / | / | / | / | / |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | / | / | / | / | / | / | / |
| 32 | 812. 8 | / | / | 7. 92 | / | 17. 48 | / | / | / | / | / |
| 34 | 863. 6 | / | / | 7. 92 | / | 17. 48 | / | / | / | / | / |
| 36 | 914. 4 | / | / | 7. 92 | / | 17. 48 | / | / | / | / | / |
| 38 | 965.2 | / | / | / | / | / | / | / | / | / | / |
| 40 | 1016. 0 | / | / | / | / | / | / | / | / | / | / |
| 42 | 1066. 8 | / | / | / | / | / | / | / | / | / | / |
| 44 | 1117. 6 | / | / | / | / | / | / | / | / | / | / |
| 46 | 1168.4 | / | / | / | / | / | / | / | / | / | / |
| 48 | 1219. 2 | / | / | / | / | / | / | / | / | / | / |
Wymiary łokci
| Normalny rozmiar rury (NPS) | Średnica zewnętrzna w Bevel | 90 stopni Łokcie, A | 45 stopni Łokcie, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 i pół | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 i pół | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016!0 | 1 524 | 632 |
| 42 | 1067!0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1 168.0 | 1 753 | 727 |
| 48 | 1219!0 | 1 829 | 759 |
Najczęściej stosowany materiał do łączników rurowych spawanych ss z tyłem to SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Szczegółowa specyfikacja materiału poniżej.
Analiza materiału
304/304L (UNS S30400/S30403)
Skład chemiczny w %
| C | Kr | Mn | Ni | P | S | Tak. |
| ≤ | - Tak. | ≤ | - Tak. | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-13.0 | 0.045 | 0.03 | 1.00 |
Wytrzymałość na rozciąganie: ≥ 485 Mpa (70KSI)
Siła wydajności: ≥ 170Mpa (25KSPI)
Wyciąganie ≥ 40%
316/316L (UNS S31600/S31603)
Skład chemiczny w %
| C | Kr | Mn | Mo. | Ni | P | S | Tak. |
| ≤ | - Tak. | ≤ | - Tak. | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 2.0-3.0 | 10.0-14.0 | 0.045 | 0.03 | 1.00 |
Wytrzymałość na rozciąganie: ≥ 485 Mpa (70KSI)
Siła wydajności: ≥ 170Mpa (25KSPI)
Wyciąganie ≥ 40%
SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn ≤ | P ≤ | S ≤ | Kr | Ni | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / |
0.14-0.2
|
SAF2205 Wydajność mechaniczna materiału
| Elementy badawcze | Test temp. | Wydajność | Dane standardowe |
| Wytrzymałość na rozciąganie | Temperatura pomieszczenia. | Siła wydajności s≥ | 450 Mpa |
| Wytrzymałość na rozciąganie h ≥ | 620 Mpa | ||
| Wydłużenie w % > | 25 | ||
| Zmniejszenie powierzchni | / | ||
| Wartość oddziaływania KV ((J) | Temperatura pomieszczenia. | Strona | / |
| Twardota Brinella | Temperatura pomieszczenia. | ≤ | 290 |
| twardość Rockwell | Temperatura pomieszczenia. | ≥ | / |
Dwuosobowy SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn ≤ | P≤ | S≤ | Kr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Wydajność mechaniczna
| Elementy badawcze | Test temp. | Wydajność | Dane standardowe | |
| Wciągłość | Temperatura pomieszczenia. | Siła wydajności | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Wytrzymałość na rozciąganie | Ø≤55 R0,002 ≥ | 800 MPa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Wyciąganie A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Twardość Brinella HB | Temperatura pomieszczenia. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Określenie: A 403/A 403M ?? 06 Standardowa specyfikacja wyposażenia rurociągowego austenitycznego ze stali nierdzewnej
Inne dokumenty, do których odwołuje się
Standardy ASTM:
A 351/A 351M Specyfikacja odlewów austenitycznych do części podciśnieniowych
A 370 Metody badań i definicje dla badań mechanicznych wyrobów stalowych
480/A 480M Specyfikacja ogólnych wymagań dla płaskich walcowanych płyt, blach i taśm ze stali nierdzewnej i odpornej na ciepło
A 743/A 743M Specyfikacja dla odlewów żelazo-chrom, żelazo-chrom-nikel, odporne na korozję, do zastosowań ogólnych
Specyfikacja 744/A 744M dla odlewów, żelazo-chrom niklu, odpornych na korozję, do ciężkiej obsługi
A 751 Metody badawcze, praktyki i terminologia analizy chemicznej wyrobów stalowych
Specyfikacja 960/A 960M dotycząca wspólnych wymogów dla łączników rurociągowych ze stali wykutej
E 112 Metody badawcze do określania średniej wielkości ziarna
E 165 Metoda badawcza do badania płynnych materiałów penetrujących
Standardy ASME:
ASME B16.9 Wytworzone fabrycznie łączniki spawalnicze ze stali walcowanej
ASME B16.11 Wyposażenie stalowe, spawanie w gniazdach i końcówki z nitkami
Standardy MSS: MSS SP-25 Standardowy system oznakowania zaworów, łączników,
Włókna i złącza
MSS SP-43 Standardowa praktyka dotycząca lekkich elementów zestawów spawalniczych ze stali nierdzewnej
MSS SP-79 Wstawki reduktorów z spawaniem z gniazdkiem
Proces produkcji
Częste pytania
P:Klient poprosił o łączniki spawania w A105:
Odpowiedź: Najczęstszym materiałem do dopasowania zestawu z walcami węglowymi jest A234WPB. Jest on równoważny z brzytwami A105, jednak nie ma czegoś takiego jak dopasowanie zestawu z walcami węglowymi A105 lub A106.
A106 Gr.B jest dla urządzeń rurowych. Urządzenia A234WPB są wykonane z rur A106GR.B. A105 jest materiałem z prętu wykuwanego jako Urządzenia wysokiego ciśnienia lub paska
P: Klient żąda Normalizowanych Fitings
Odpowiedź: Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w wersjach A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
Klient, który potrzebuje normalizowanych łączników z spawaniami wstecznymi, powinien poprosić o łączniki WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.
P: Klient zapomniał wspomnieć o harmonogramie rurociągu:
A: Armatury z zapłonami węglowymi sprzedawane są według rozmiaru rury, ale harmonogram rury musi być określony tak, aby identyfikator urządzenia odpowiadał identyfikatorom rury.Zakładamy, że wymagana jest standardowa ściana..
P; Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach spawania:
Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
Bezszwedzone łączniki rurowe NIE są powszechne w rozmiarach większych niż 12 ̊.Dostępne są w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.
P: Co oznacza krótki promień (SR) lub długi promień (LR)?
Odpowiedź: Często słyszy się o łokciu SR45 lub łokciu LR45. 45 lub 90 odnosi się do kąta zakrętu do mocowania pośladków w celu zmiany kierunku przepływu.
Długie łokcie promieniowe (LR 90 Elbow lub LR 45 Elbow) będą miały zakręcenie rury, które będzie 1,5 razy większe niż wielkość rury.
Łokieć o krótkim promieniu (SR45 lub SR90) ma zakręcenie rury równe wielkości armatury, więc 6 ′′ SR 45 ma zakręcenie promieniowe o nominalnej wielkości rury 6 ′′.
P: Co to jest urządzenie 3R lub 3D do rur łokciowych?
Odpowiedź: Po pierwsze, terminy 3R lub 3D są używane jako synonimy.
Cechy/Właściwości
Łokcie: Takie urządzenia rurowe są używane do zmiany kierunku przepływu.Łokieć 90 stopni jest używana głównie do podłączenia węży do pomp wodnych, zawory i kanalizacje pokładowe, podczas gdy łokieć 45 stopni jest najczęściej stosowany w instalacjach wodociągowych, sieciach rur przemysłowych elektronicznych i chemicznych, żywności, rur klimatyzacyjnych,produkcja ogrodowa, rolnictwa i instalacji energii słonecznej.
Nasza służba
1Wsparcie techniczne
2Kontrola jakości surowców.
3. inspekcja w czasie produkcji.
4Test końcowy obejmuje test powierzchniowy, wymiar, test PT, test RT, test ultradźwiękowy
5. Raport z każdego przesyłki
4Elastyczne warunki dostawy EXW FOB CIF CFR DDP DDU
5. Elastyczne sposoby płatności: LC. TT. DP
6/Kustomowany pakiet zawiera logo.
7. 18 miesięcy Gwarancja jakości.
9. Bezpłatna wymiana lotnicza w przypadku ustalenia błędu
10. 24 godziny na odpowiedzi na pytania
