SS304 316 łączniki rurowe ze stali nierdzewnej, obroża końcowa z EN1092-1
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | DEYE |
| Orzecznictwo | ISO9001: 2015 |
| Numer modelu | PF-SE-S-05 |
| Document | Product Brochure PDF |
| Minimalne zamówienie | 10 PCS |
| Cena | USD 2-100 dollars for SS36L Reducers |
| Szczegóły pakowania | Ply-drewniane skrzynie, palety, kartony |
| Czas dostawy | 10 dni roboczych |
| Możliwość Supply | 25 ton na miesiąc |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Połączenie | Spawane doczołowo BW |
|---|---|---|---|
| Gęstość | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | Powierzchnia | Marynowanie, polskie |
| Podkreślić | Wyroby z stali nierdzewnej SS304,Wyroby z stali nierdzewnej SS316,EN1092-1 Kołnierz końcowy |
||
opis produktu

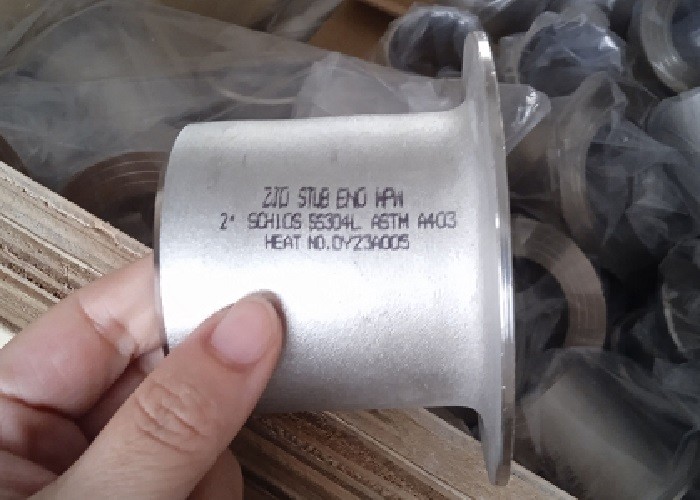

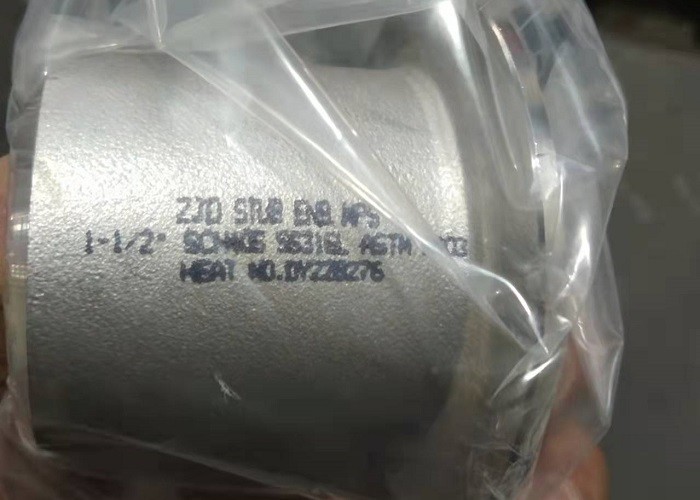

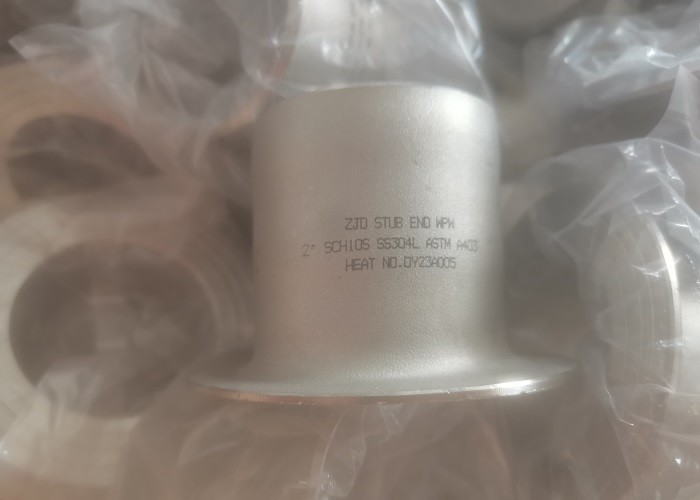

SS304 316 Wyroby rurowe ze stali nierdzewnej

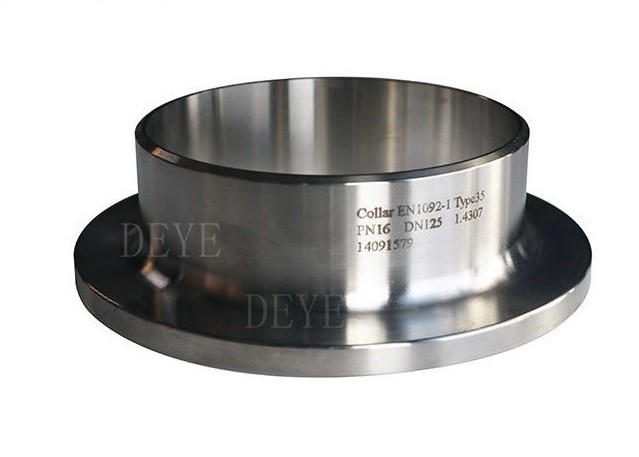

EN1092-1 TYPU 35 STUB ENDS COLLER
Złącze biustonowe to urządzenie stosowane do zastąpienia spawanych brzytów, gdy wymagana jest pomoc obracającego się brzytu zapasowego.I może być dostarczany w standardowych i niestandardowych wymiarach ANSI/DIN, które są używane do łączenia rur o różnej średnicy. Konie sztubek są zwykle produkowane na dwa sposoby, typ A i typ B. Dostępne są w dwóch standardowych długościach, długich (ANSI) lub krótkich wzorach (MSS).Schemat 5s i 10s stub końcówki są zazwyczaj oferowane w krótkich długości, a długie długości są dostępne na zamówienie specjalne.
Informacje/specyfikacje produktów:
| Nazwa produktu | Wyroby ze stali nierdzewnej bezszwowe i spawane |
| Rodzaje |
Stopy końcówki,Con. Reducery,Ecc. redcuers, LR łokcie, SR łokcie, 180° powroty, Zgięcia, Reducing Eblow,Straight Tee, równy Tee, Y Tee, caps, |
| Wielkość | 1/2"-72" DN15-DN1800 |
| Gęstość ściany | Od niskiej grubości do większej grubości SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP grubość JIS |
| Standardowy | Wymagania w zakresie stosowania metody ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, norma EN itp. | |
| Materiał | Stalo nierdzewne304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Dwuobieżny SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Stal węglowa A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Powierzchnia | Sprężanie piaskiem, oczyszczanie kwasem, polerowanie |
Cechy/Właściwości
Końcówki sztubu: Końcówka sztubu jest podłączeniem, które jest używane do zastąpienia spawanych brzyt, gdy wymagane jest wsparcie obracającego się brzytu zapasowego.I może być dostarczany w standardowym i niestandardowym wymiarze ANSI, który jest używany do łączenia rur o różnej średnicyStub end są oferowane na trzy różne sposoby, typ A, B i C.
Typ A: Typ A końcówka sztubu jest stosowany do standardowego koła złącza flanszu. grubość sztubu na końcu sztubu jest większa lub równa nominalnej grubości ściany rury.zewnętrzny promień kąta puszki typu A przyjmuje płaszcz złącza biodraWewnętrzny róg jest kwadratowy.
Typ B końcówka węzła typu B jest używana do standardowego ślizgu na kołnierzach jako kołnierze kolanowe.zewnętrzny promień narożnika typu B jest wystarczająco mały, aby pomieścić obwodnik oślizgowy, który może być używany jako obwodnik zapasowyWewnętrzny róg jest kwadratowy.
Typ C końcówki stub może być stosowany do standardowych kołnierzykowych kołnierzyków i kołnierzyków ślizgowych.promienie mogą być zamknięte do kwadratu. grubość okręgu wynosi 75% ściany rury. typ C jest wystarczająco krótki, aby pomieścić dowolną klapę zapasową.
Technologia/ Arkusze danych technicznych
Wykaz grubości łączników rurowych ANSI B16.9
Jednostka: mm
| Wielkość rur DN (w) | Wyjściowy miernik D | Normalna grubość ściany | ||||||||||||||
| Sch5s | Sch10 | Sch20 | Sch30 | Sch40s | Choroby przenoszone drogą płciową | Sch40 | Sch60 | XS | Sch80 | Sch100 | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | / | / | / | / | 1. 73 | 1. 73 | 1. 73 | / | 2. 41 | 2. 41 | / | / | / | / | / |
| 1/4 | 13. 7 | / | / | / | / | 2. 24 | 2. 24 | 2. 24 | / | 3. 02 | 3. 02 | / | / | / | / | / |
| 3/8 | 17. 1 | / | / | / | / | 2. 31 | 2. 31 | 2. 31 | / | 3. 20 | 3. 20 | / | / | / | / | / |
| 1/2 | 21. 3 | 1.65 | / | / | / | 2. 77 | 2. 77 | 2. 77 | / | 3. 73 | 3. 73 | / | / | / | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | / | / | / | 2. 87 | 2. 87 | 2. 87 | / | 3. 91 | 3. 91 | / | / | / | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | / | / | / | 3. 38 | 3. 38 | 3. 38 | / | 4. 55 | 4. 55 | / | / | / | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | / | / | / | 3. 56 | 3. 56 | 3. 56 | / | 4. 85 | 4. 85 | / | / | / | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | / | / | / | 3. 68 | 3. 68 | 3. 68 | / | 5. 08 | 5. 08 | / | / | / | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | / | / | / | 3. 91 | 3. 91 | 3. 91 | / | 5. 54 | 5. 54 | / | / | / | 8. 74 | 11. 07 |
| 2 i pół | 73. 0 | 2. 11 | / | / | / | 5. 16 | 5. 16 | 5. 16 | / | 7. 01 | 7.01 | / | / | / | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | / | / | / | 5. 49 | 5. 49 | 5. 49 | / | 7. 62 | 7. 62 | / | / | / | 11. 13 | 15. 24 |
| 3 i pół | 101. 6 | 2. 11 | / | / | / | 5. 74 | 5. 74 | 5. 74 | / | 8. 08 | 8. 08 | / | / | / | / | / |
| 4 | 114. 3 | 2. 11 | / | / | / | 6. 02 | 6.02 | 6. 02 | / | 8. 56 | 8. 56 | / | 11. 13 | / | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | / | / | / | 6. 55 | 6. 55 | 6. 55 | / | 9. 53 | 9. 53 | / | 12. 70 | / | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | / | / | / | 7. 11 | 7. 11 | 7. 11 | / | 10. 97 | 10. 97 | / | 14. 27 | / | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | / | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | / | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | / | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | / | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | / |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | / | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | / |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | / | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | / |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | / | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | / |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | / | 9. 53 | / | 22. 23 | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | / |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | / | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | / |
| 26 | 660.4 | / | 7. 92 | 12. 70 | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 28 | 711.2 | / | 7. 92 | 12. 70 | 15. 88 | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 32 | 812. 8 | / | 7. 92 | 12. 70 | 15. 88 | / | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / | / | / |
| 34 | 863. 6 | / | 7. 92 | 12. 70 | 15. 88 | / | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / | / | / |
| 36 | 914. 4 | / | 7. 92 | 12. 70 | 15. 88 | / | 9. 53 | 17. 48 | / | 12. 70 | / | / | / | / | / | / |
| 38 | 965.2 | / | / | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 40 | 1016. 0 | / | / | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 42 | 1066. 8 | / | / | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 44 | 1117. 6 | / | / | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 46 | 1168.4 | / | / | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
| 48 | 1219. 2 | / | / | / | / | / | 9. 53 | / | / | 12. 70 | / | / | / | / | / | / |
Wymiary reduktorów
| Nazwa | Średnica zewnętrzna | Długi wzór | Krótki wzór | Promień | Średnica | |
| Wielkość rur | z beczki | Długość, F | Długość, F | Filet, R | z Lap, G | |
| (NPS) | Max, proszę. | Min. | [Uwaga 3, 4] | [Uwaga 3, 4] [Uwaga 5] | [Uwaga (6) ] | |
| 1/2 ′′ | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
| 3/4 ′′ | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
| 1 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
| 1-1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1-1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2-1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
| 3 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3-1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
| 6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
| 8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 359.9 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 462.0 | 456.0 | 305 | 152 | 13 | 533 |
| 20 | 514.0 | 507.0 | 305 | 152 | 13 | 584 |
| 22 | 565.0 | 558.0 | 305 | 152 | 13 | 641 |
| 24 | 616.0 | 609.0 | 305 | 152 | 13 | 692 |
Kołnierz DIN EN1092-1
| DN | D | Dt | L | h | t | t1 |
| PN16 EN1092-1 TIPO35 | ||||||
| 65 | 76.1 | 122 | 45 | 8 | 2.0 | 4.0 |
| 80 | 88.9 | 138 | 50 | 10 | 2.0 | 4.0 |
| 100 | 114.3 | 158 | 52 | 10 | 2.0 | 4.0 |
| 125 | 139.7 | 188 | 55 | 10 | 2.0 | 5.0 |
| 150 | 168.3 | 212 | 55 | 10 | 2.0 | 6.0 |
| 200 | 219.1 | 268 | 62 | 11 | 2.6 | 6.0 |
| 250 | 273 | 320 | 70 | 12 | 3.2 | 8.0 |
| PN40 EN1092-1 TIPO35 | ||||||
| 15 | 21.3 | 45 | 38 | 5 | 2.0 | 3.0 |
| 20 | 26.9 | 58 | 40 | 6 | 2.0 | 3.0 |
| 25 | 33.7 | 68 | 40 | 7 | 2.0 | 3.0 |
| 32 | 42.4 | 78 | 42 | 8 | 2.0 | 3.0 |
| 40 | 48.3 | 88 | 45 | 8 | 2.0 | 3.0 |
| 50 | 60.3 | 102 | 48 | 10 | 2.6 | 4.0 |
| 65 | 76.1 | 122 | 52 | 11 | 2.6 | 5.0 |
| 80 | 88.9 | 138 | 58 | 12 | 2.6 | 6.0 |
| 100 | 114.3 | 162 | 65 | 14 | 3.2 | 6.0 |
Stal nierdzewna jest skrótem dla stali nierdzewnej i odpornej na kwasy.;Stal, która jest odporna na korozję chemiczną (taką jak kwas, alkalia, sól itp.) nazywana jest stali odpornej na kwas.najczęściej stosowany materiał to SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205
Proces produkcji
Zastosowanie/użycie
Rurociągi płynów niskiego i średniego ciśnienia, kotły, przemysł naftowy i gazowy, wiercenie, przemysł chemiczny, przemysł elektryczny, budowa statków, sprzęt i rurociągi na nawozy, konstrukcja,petrochemicznePrzemysł farmaceutyczny, itd.
FAQ/ Pytania i odpowiedzi klientów
Q:Klient poprosił o osprzęt spawania w A105:
A: Najczęściej stosowany materiał do złożeń z kością ze stali węglowej to A234WPB. Jest on równoważny do flans A105, jednak nie ma czegoś takiego jak kości złożeń z kością A105 lub A106.Wyposażenie A234WPB jest wykonane z A106GRA105 jest materiałem ze sztabu, wykutego jako podciśnieniowe łączniki lub flansze.
Q: Wymagania klientów:
A:Jest to również błędne przekonanie, ponieważ kołnierze są dostępne w A105 i A105 N, gdzie N oznacza znormalizowane.
Jednakże nie ma czegoś takiego jak A234WPBN.
Klient, który potrzebuje normalizowanych łączników z spawaniami wstecznymi, powinien poprosić o łączniki WPL6, które są wysokiej wydajności i są znormalizowane jako standardowa procedura.
P:Klient zapomniał wspomnieć o harmonogramie rurociągów:
A:W przypadku, gdy nie jest wymieniony harmonogram, należy podać identyfikator urządzenia w celu uzyskania identyfikacji urządzenia.Zakładamy, że wymagana jest standardowa ściana..
P:Klient zapomniał wspomnieć o spawanych lub bezszwowych urządzeniach do spawania tylnego:
A:Zestawy z spawaniem tylnym są dostępne zarówno w konfiguracji spawanej, jak i bezszwowej.
Bezszwedzone łączniki rurowe NIE są powszechne w rozmiarach większych niż 12 ̊.Dostępne są w rozmiarach od 1⁄2 do 72 ′′ i są tańsze niż łączniki bezszwowe.
P:Co oznacza krótki promieniec (SR) lub długi promieniec (LR)?
A:Często słyszy się o łokciu SR45 lub łokciu LR45. 45 lub 90 odnosi się do kąta zakrętu do dopasowania pośladkowego w celu zmiany kierunku przepływu.
Długie łokcie promieniowe (LR 90 Elbow lub LR 45 Elbow) będą miały zakręcenie rury, które będzie 1,5 razy większe niż wielkość rury.
Łokieć o krótkim promieniu (SR45 lub SR90) ma zakręcenie rury równe wielkości armatury, więc 6 ′′ SR 45 ma zakręcenie promieniowe o nominalnej wielkości rury 6 ′′.
P:Co to jest 3R lub 3D układ rury łokcia?
A:Po pierwsze, terminy 3R lub 3D są używane jako synonimy.
